Siemens 3RT2027-1AP00 stykač 3 spínací kontakty 15 kW 230 V/AC 32 A s pomocným kontaktem 1 ks

Modrý stykač Siemens série SIRIUS se třemi hlavními kontakty a ovládacími svorkami. Použití: spínání elektrických zátěží.

Ilustrační obrázek

"Postříkání okna vodou" ukazuje pohled zevnitř na průmyslový výrobní stroj. Rozvaděč je otevřený, jsou viditelné kabely a komponenty.

Výkres rozloženého pohledu systému zbraně s očíslovanými díly a legendou. Spoje, přídavné moduly a svorky jsou zvýrazněny.

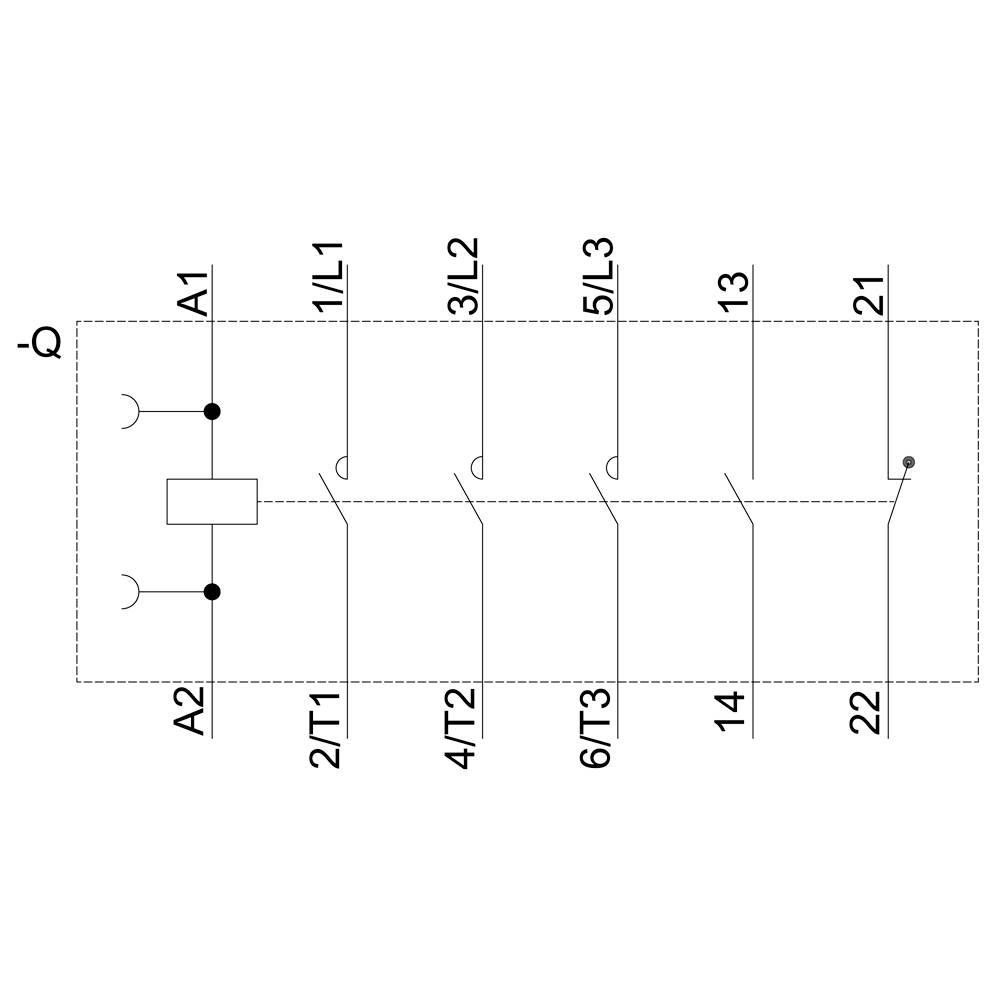

Schematické schéma třípólového výkonového vypínače s mechanickým blokováním a ručním ovládacím prvkem.

Technický výkres relé s předním, bočním a horním pohledem. Jsou uvedeny rozměry, osazení svorek a montážní detaily.

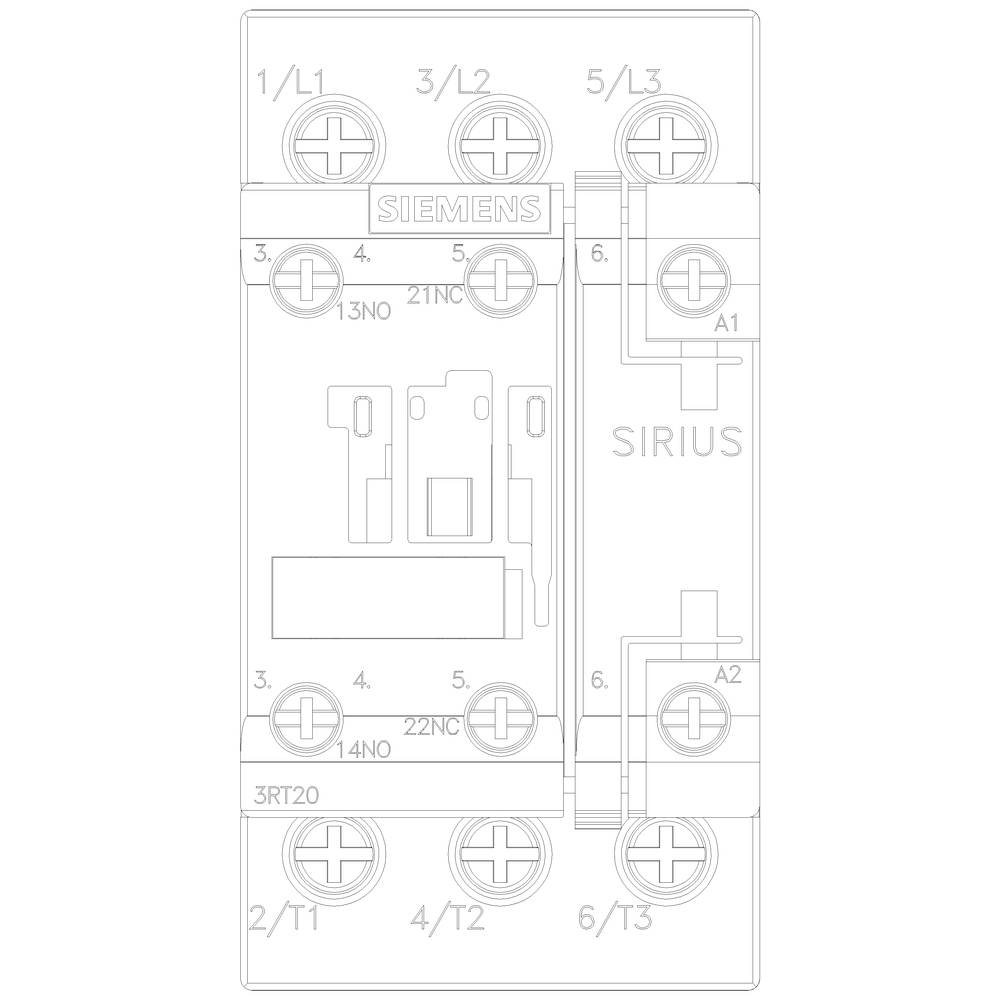

Diagram Siemensova průmyslového stykače SIRIUS s popisem svorek pro elektrické zapojení.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

230 V/AC

Zatěžovací proud

32 A

Výkon

15 kW

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

10 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 180,99 Kč / kus)

3 180,99 Kč

Bez DPH.

Doprava zdarma

Už jen 10 Ks skladem!

Nahlásit právní incident

Technické parametry

Hmotnost: 421 g
Ztrátový výkon: 2.7 W

Kategorie produktu: stykač

Typ: 3RT2027-1AP00

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Jmenovité napětí: 230 V/AC

Spínací napětí (max.): 400 V/AC

Zatěžovací proud: 32 A

: 15 kW

Vlastnosti: s pomocným kontaktem

Druh montáže: montážní lišta

Připojení: šroubová svorka

Mechanická životnost: 1.0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 85 mm

Hloubka: 97 mm

Rozm.: (š x v x h) 45 x 85 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 0.42

: ANO

: 15 kW

: 3

: 1

: 1

: 32 A

: 50 A

: 230-230 V

: Screw connection

: AC

: 22 A

: 14.71

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1430990 Siemens 3RT2027-1AP00 stykač 3 spínací kontakty 15 kW 230 V/AC 32 A s pomocným kontaktem 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430990 Siemens 3RT2027-1AP00 stykač 3 spínací kontakty 15 kW 230 V/AC 32 A s pomocným kontaktem 1 ks

Popis

Výkonový stykač, AC-3e/AC-3, 32 3 a, 15 kW / 400 v, 3pólový, AC 230 v, 50 Hz, pomocné kontakty: 1 s + 1 Ö, šroubové připojení, konstrukční velikost: Výkonový stykač SIRIUS 3RT2 pro spínání motorů.
Stykače 3RT2 jsou součástí systémové stavebnice SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes Asinebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT2 jsou schváleny na celém světě (např. IEC a UL/CSA) a IE3/IE4ready.
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti. Dostupné propojovací moduly, funkční moduly a napájecí systém SIRIUS 3RV29 výrazně snižují náklady na zapojení.
Výkonové stykače 3RT2 řeší osvědčenou řadu 3RT1 (až 55 kW).
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
