Siemens 3RT2026-2KG40 stykač 3 spínací kontakty 690 V/AC 1 ks

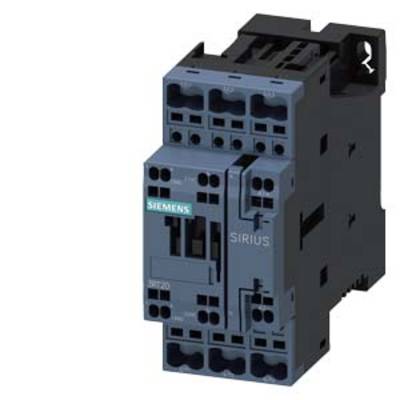

Obrázek stykače Siemens Sirius. Elektrická komponenta pro průmyslové řídicí aplikace.

Ilustrační obrázek

Otevřená rozvodná skříň s komplexní elektronikou, vpravo deštěm zamlžené okno s rozmazaným průmyslovým pozadím.

Diagram znázorňuje zapojovací schéma stykače, s očíslovanými komponenty jako jsou pomocné kontakty, hlavní stykač a připojovací svorky.

'Spínací symbol relé nebo stykače. Nahoře: svorky 1L1, 3L2, 5L3. Dole: svorky 2/T1, 4/T2, 6/T3.'

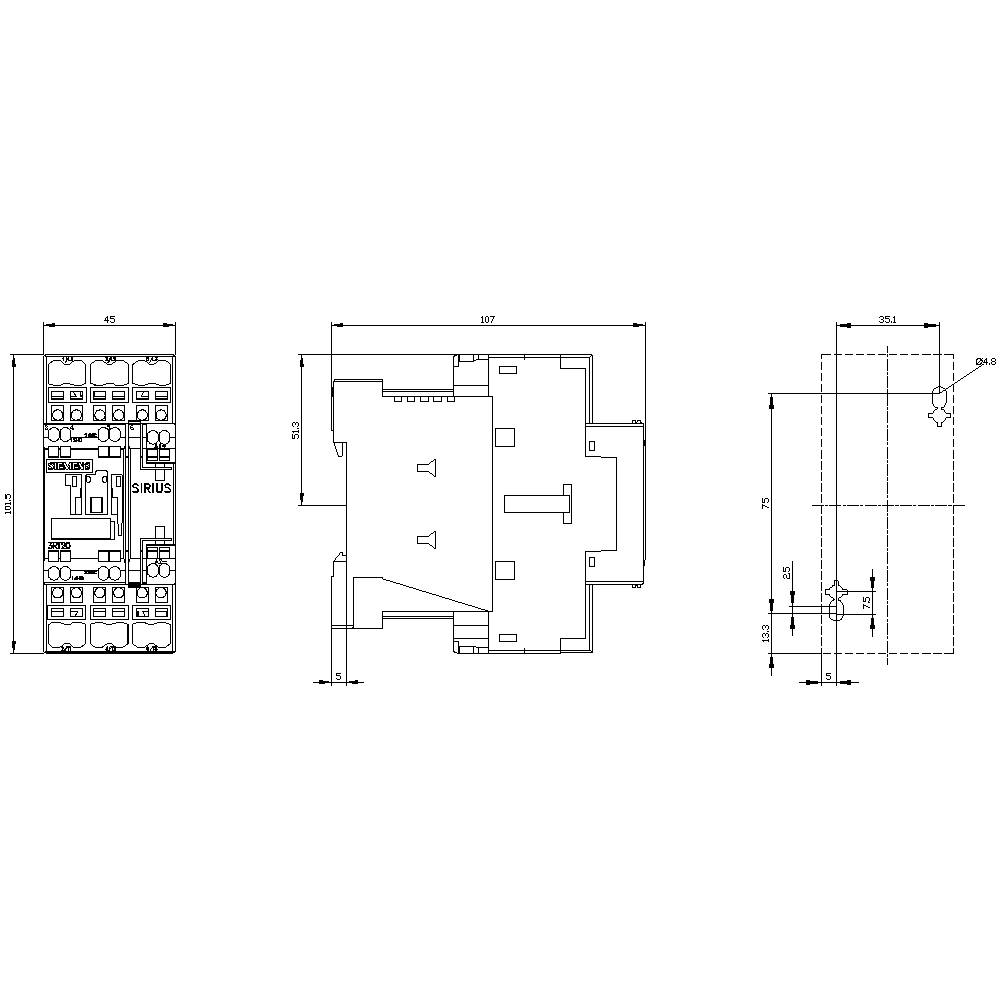

Technický výkres elektrického obvodu s rozměry a označením komponent, včetně pohledu zepředu a z boku.

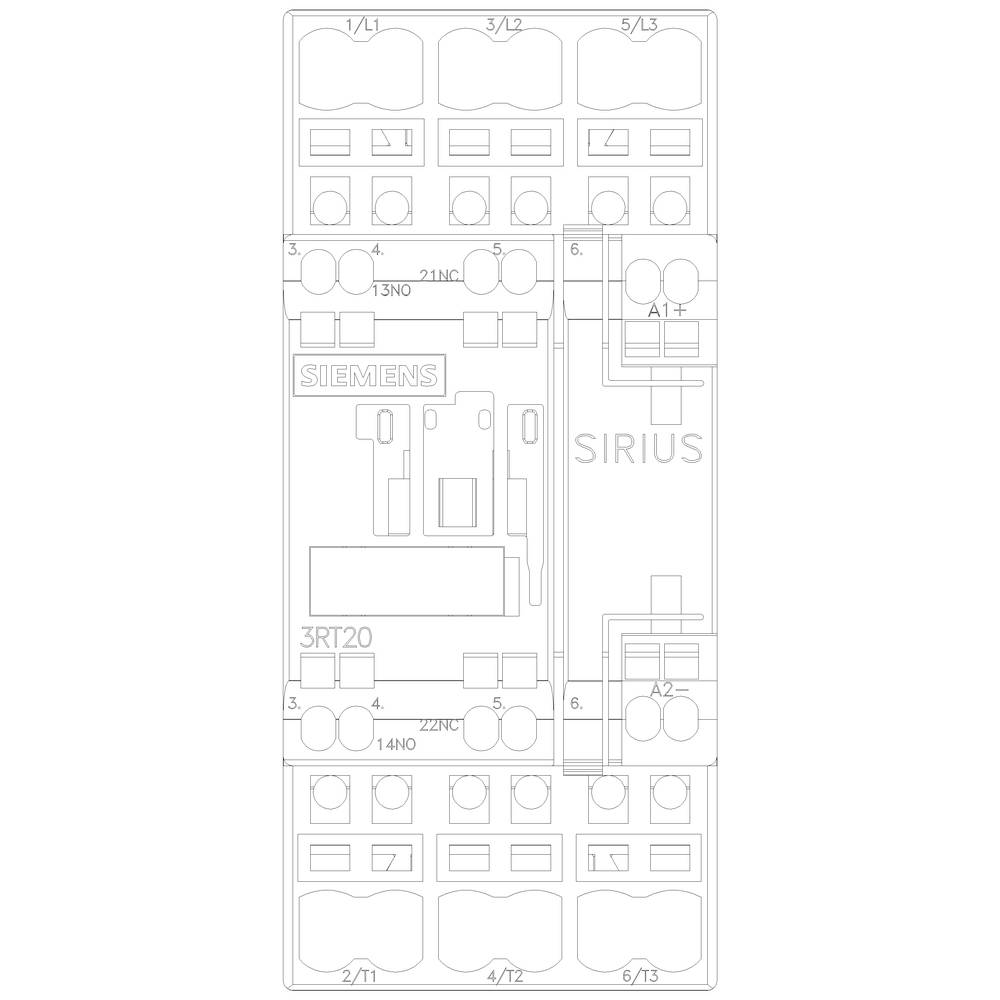

Obrázek schématu zapojení pro ovládací relé Siemens Sirius 3RT20 s podrobnými popisy připojovacích svorek.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

přípojka s pružinovým protitahem

Typ

3RT2026-2KG40

Datasheety: (PDF)

Doručení: Čt 16. 7.

125 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 179,00 Kč / kus)

5 179,00 Kč

Včetně DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 6 mm²

Kategorie produktu: stykač

Typ: 3RT2026-2KG40

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 102 mm

Hloubka: 107 mm

Rozm.: (š x v x h) 45 x 102 x 107 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 11 kW

: 3

: 1

: 1

: 25 A

: 40 A

: Spring clamp connection

: DC

: 15.5 A

: 11.03248125

Ke stažení

List technických údajů

List technických údajů 1745769 Siemens 3RT2026-2KG40 stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745769 Siemens 3RT2026-2KG40 stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 25 A, 11 kW / 400 V 1 S + 1 O, DC 125 V s integrovaným varistor 3pólové, velikost S0, pružinová spojka vhodné pro SPS výstupy koppelschutz SIRIUS 3RT2 pro spínání motory a pomocných a řídících obvodů, speciálně navržen pro přímé připojení na elektronické řízení. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
