Siemens 3RT2025-1BB40 stykač 3 spínací kontakty 7.5 kW 24 V/DC 17 A s pomocným kontaktem Vhodné pro značku (relé): Sieme

Siemensův stykač, typ Sirius, v šedé a černé barvě, s elektrickými přípojkami a štítky.

Ilustrační obrázek

V místnosti s velkými stroji, pohledem skrz okno, jsou uvnitř vidět složité elektronické řídicí jednotky s kabely a obvody.

Rozložený výkres spínače s komponenty. Číslované vodicí přípojky a komponenty jsou popsány pro montáž.

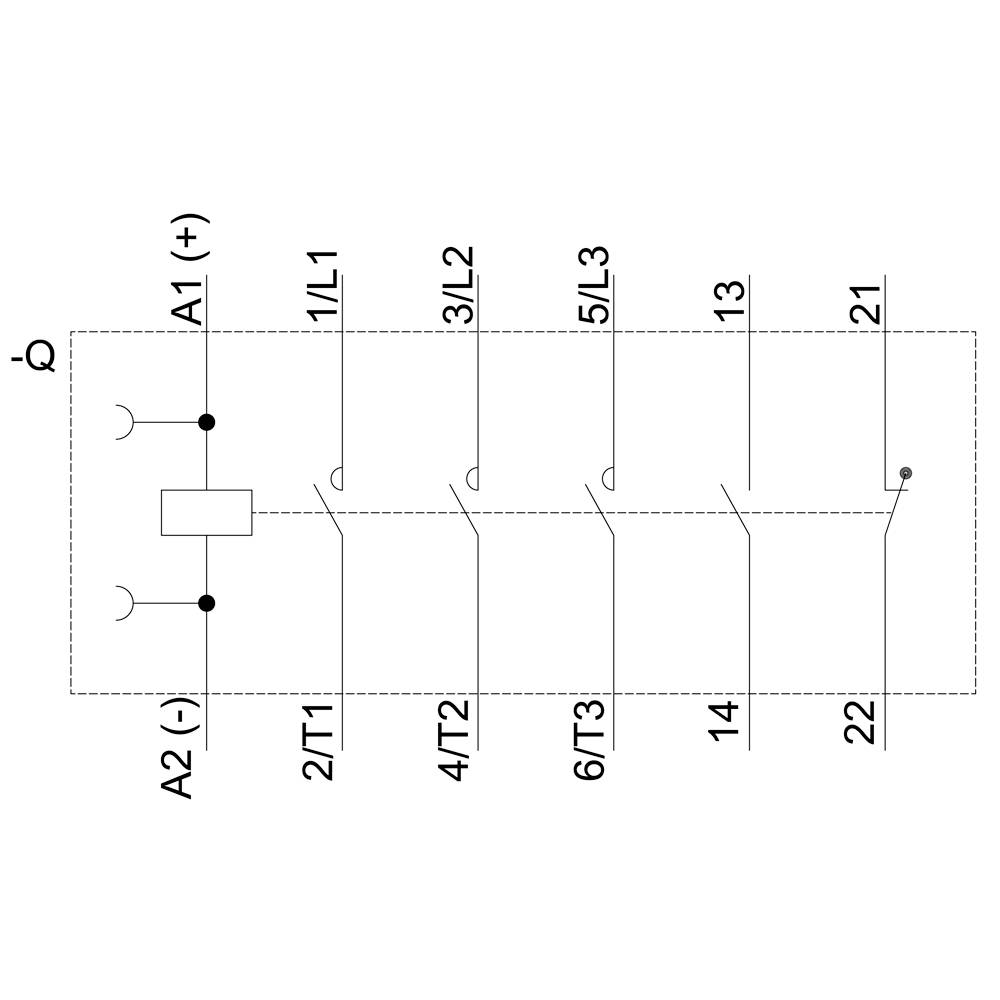

Schéma elektrického zařízení s šesti spínači, číslovanými od 1/L1 do 22, a propojením mezi A1 (+) a A2 (-).

Technický výkres elektrického relé s rozměry; přední, boční a horní pohled s detailními rozměry.

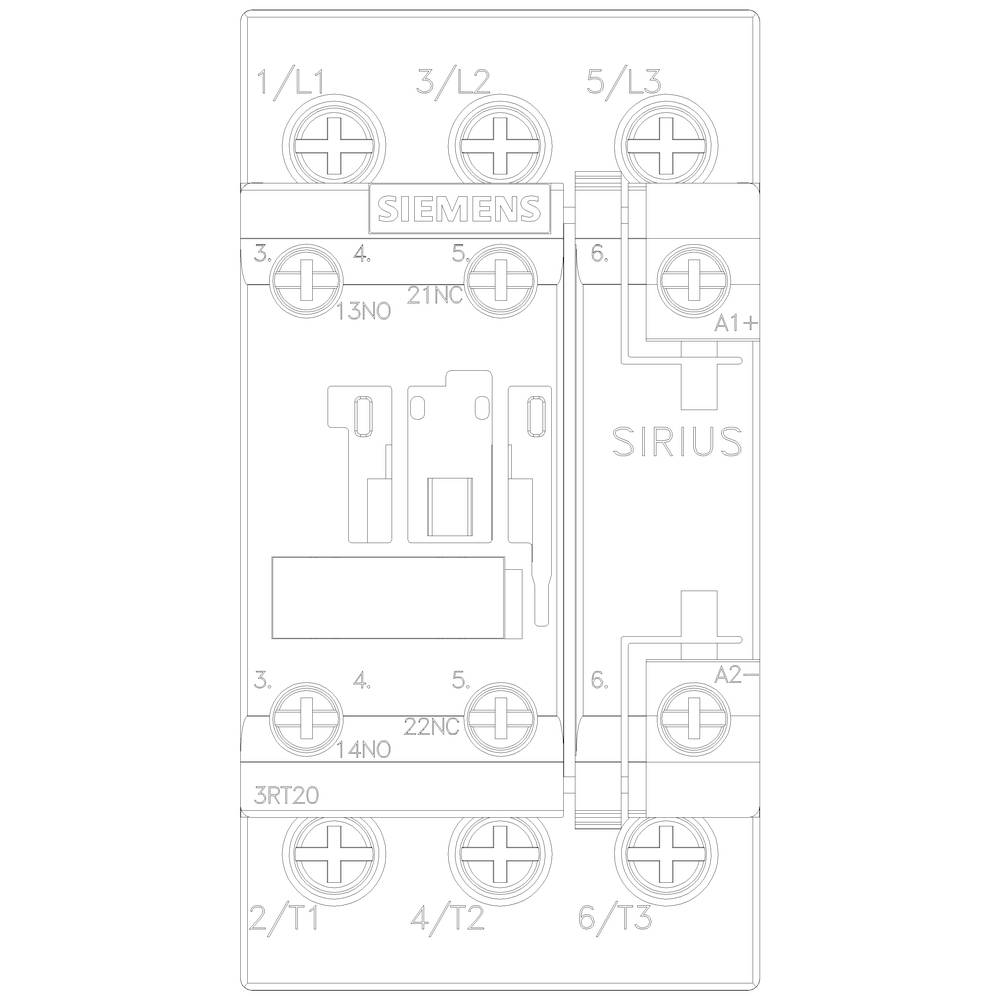

Schéma zapojení stykače Siemens SIRIUS s vyznačenými připojovacími body a označeními L1, L2, L3, 13NO, 21NC, A1+, A2.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

24 V/DC

Zatěžovací proud

17 A

Výkon

7.5 kW

Datasheety: (PDF)

Okamžité doručení: St 7. 10.

4 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 194,21 Kč / kus)

2 417,36 Kč

-9 %

2 194,21 Kč

Bez DPH.

Doprava zdarma

Už jen 4 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Hmotnost: 598 g
Ztrátový výkon: 0.9 W

Kategorie produktu: stykač

Typ: 3RT2025-1BB40

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Jmenovité napětí: 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 V/DC (max)

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 17 A

Zatěžovací proud: 17 A

: 7.5 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S0

Vlastnosti: s pomocným kontaktem

Druh montáže: montážní lišta

Připojení: šroubová svorka

Mechanická životnost: 1.0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 85 mm

Hloubka: 107 mm

Rozm.: (š x v x h) 45 x 85 x 107 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 0.60

: ANO

: 7.5 kW

: 3

: 1

: 1

: 17 A

: 40 A

: 24-24 V

: Screw connection

: DC

: 15.5 A

: 7.355

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1431062 Siemens 3RT2025-1BB40 stykač 3 spínací kontakty 7.5 kW 24 V/DC 17 A s pomocným kontaktem Vhodné pro značku (relé): Sieme

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431062 Siemens 3RT2025-1BB40 stykač 3 spínací kontakty 7.5 kW 24 V/DC 17 A s pomocným kontaktem Vhodné pro značku (relé): Sieme

Popis

Výkonový stykač, AC-3e/AC-3, 17 3 a, 7,5 kW / 400 v, 3pólový, DC 24 v, pomocné kontakty: 1 s + 1 NC, šroubové připojení, konstrukční velikost: Výkonový stykač SIRIUS 3RT2 pro spínání motorů.
Stykače 3RT2 jsou součástí systémové stavebnice SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes Asinebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT2 jsou schváleny na celém světě (např. IEC a UL/CSA) a IE3/IE4ready.
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti. Dostupné propojovací moduly, funkční moduly a napájecí systém SIRIUS 3RV29 výrazně snižují náklady na zapojení.
Výkonové stykače 3RT2 řeší osvědčenou řadu 3RT1 (až 55 kW).
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
