Siemens 3RT2024-1BB44-3MA0 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siem

Elektrický stykač Siemens, model Sirius, s několika připojovacími svorkami viditelnými vpředu.

Ilustrační obrázek

Otevřená rozvodná skříň s kabely a elektronickými komponenty stojí vedle deštěm politého skleněného okna, za nímž jsou rozmazané stroje.

Výkres rozloženého pohledu na ochranný systém s očíslovanými komponenty. Zobrazeny jsou spínače, zásuvné svorky, adaptéry a LED moduly. Připojení a důležité funkce jsou vyznačeny.

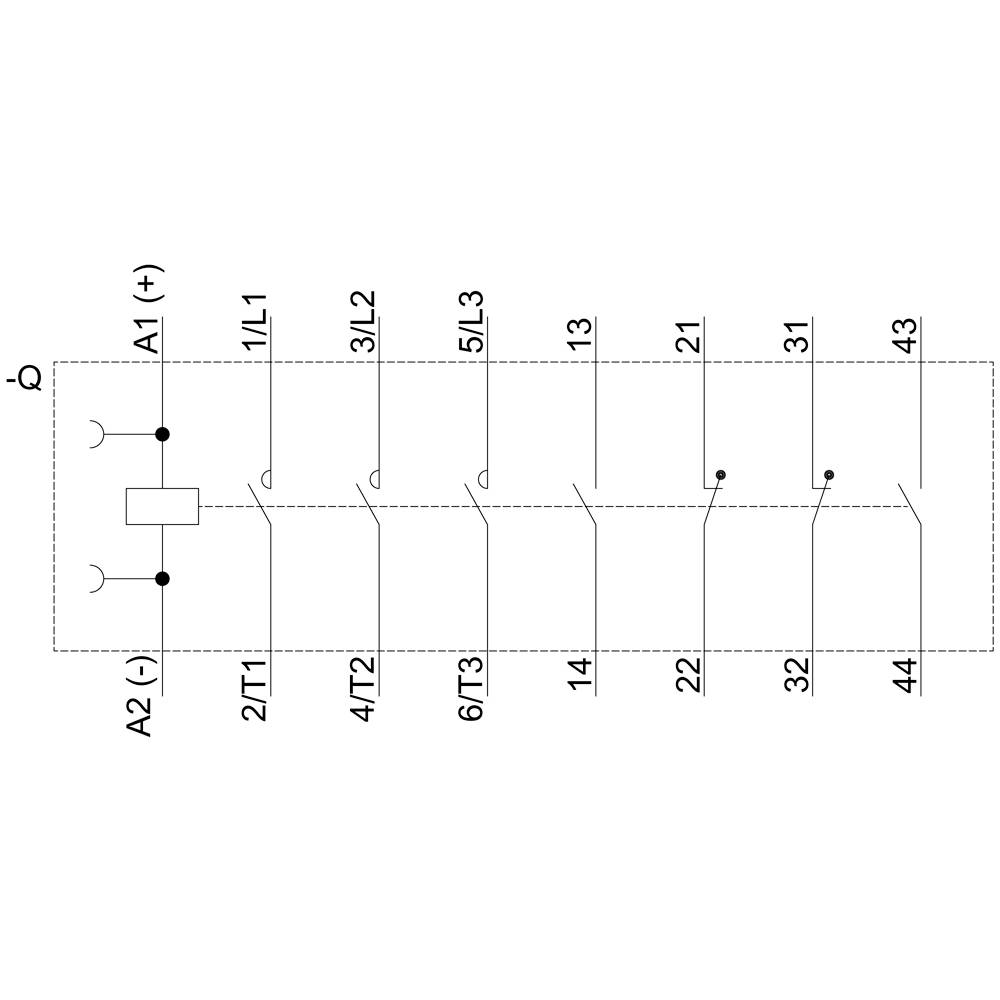

Schematické diagram elektrického spínače se šesti označenými kontakty: A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 13.

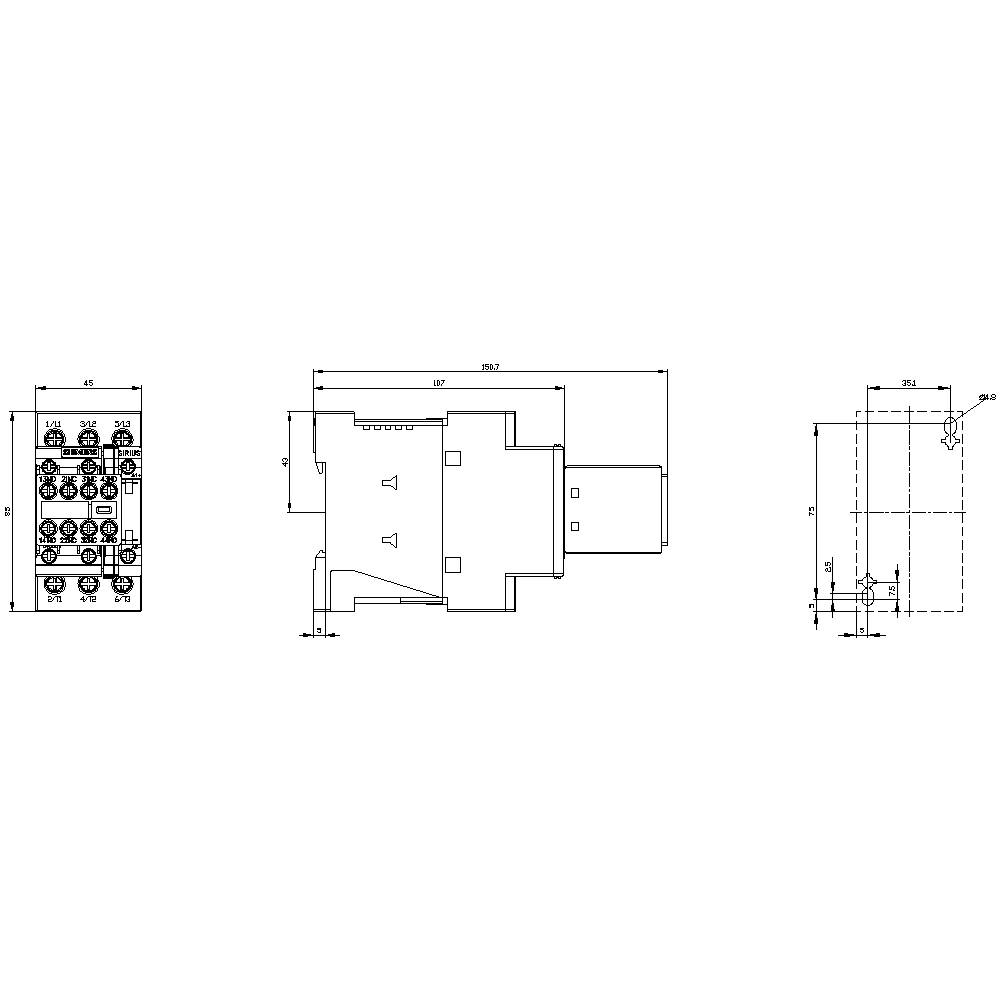

Technický výkres elektronické součástky s pohledem zepředu, z boku a shora. Rozměry a připojovací body jsou vyznačeny.

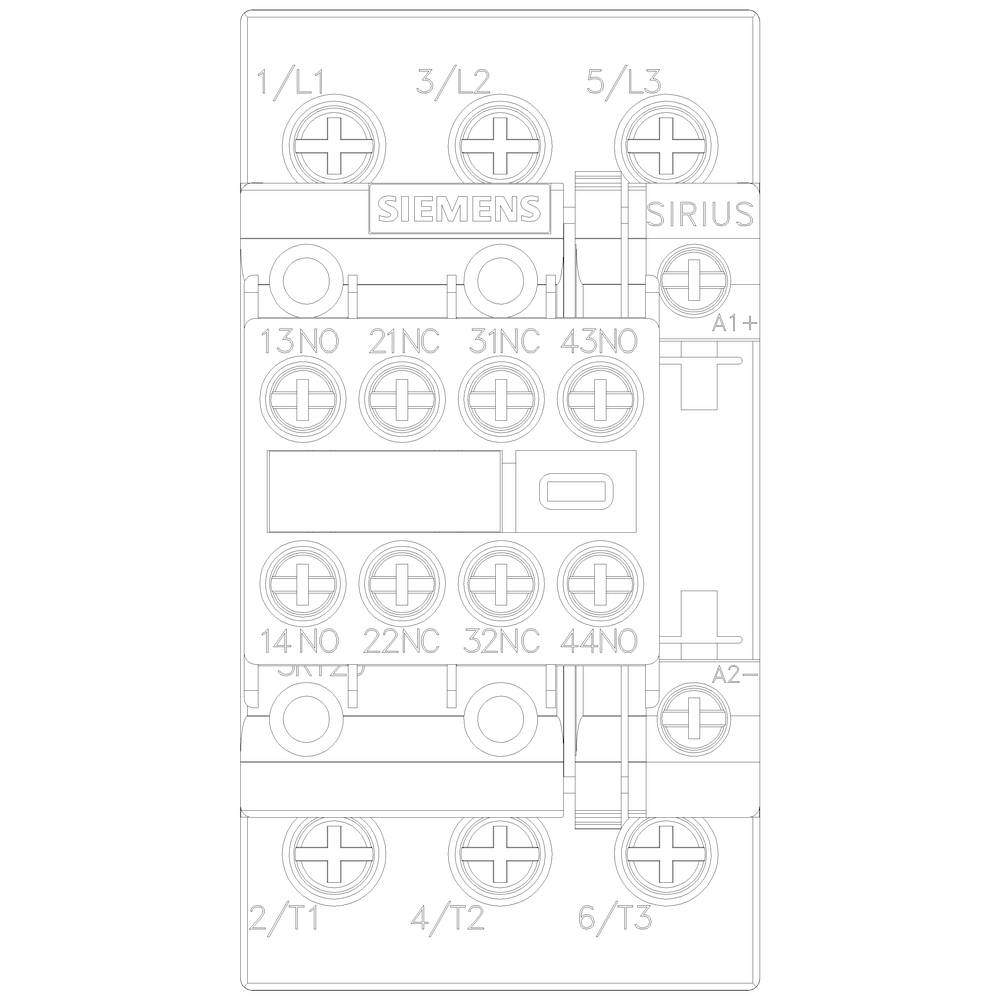

Siemens Sirius stykač ukazuje zapojení a schéma zapojení. Hlavní kontakty s popisy, vhodné pro průmyslové řízení.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

5.5 kW

Připojení

šroubovací

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 814,05 Kč / kus)

3 814,05 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 10 mm²

Kategorie produktu: stykač

Typ: 3RT2024-1BB44-3MA0

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 12 A

: 5.5 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 85 mm

Hloubka: 151 mm

Rozm.: (š x v x h) 45 x 85 x 151 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 5.5 kW

: 3

: 2

: 2

: 12 A

: 40 A

: 24-24 V

: Screw connection

: DC

: 12.5 A

: 5.516

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1704297 Siemens 3RT2024-1BB44-3MA0 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siem

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704297 Siemens 3RT2024-1BB44-3MA0 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siem

Popis

Ochrana výkonu, AC-3 12 A, 5,5 kW / 400 V 2 S + 2 O, DC 24 V, 3pólový, velikosti S0 šroubové připojení pomocný neoddělitelně pro SUVA aplikace ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
