Siemens 3RT2024-1BB40 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1

Stykač Siemens SIRIUS v šedé barvě, s modrou značkou. Tři připojovací svorky nahoře a čtyři dole, určený pro průmyslové řídicí aplikace.

Ilustrační obrázek

Rozváděč s otevřeným panelem odhaluje komplexní elektroniku a propletence kabelů. V pozadí je deštěm smočená skleněná plocha s rozmazaným pohledem na stroj.

Diagram zapojení výkonového stykače ukazuje propojení mezi stykačovými prvky, vícenásobné vodiče jsou označeny, elektronické komponenty jsou očíslovány.

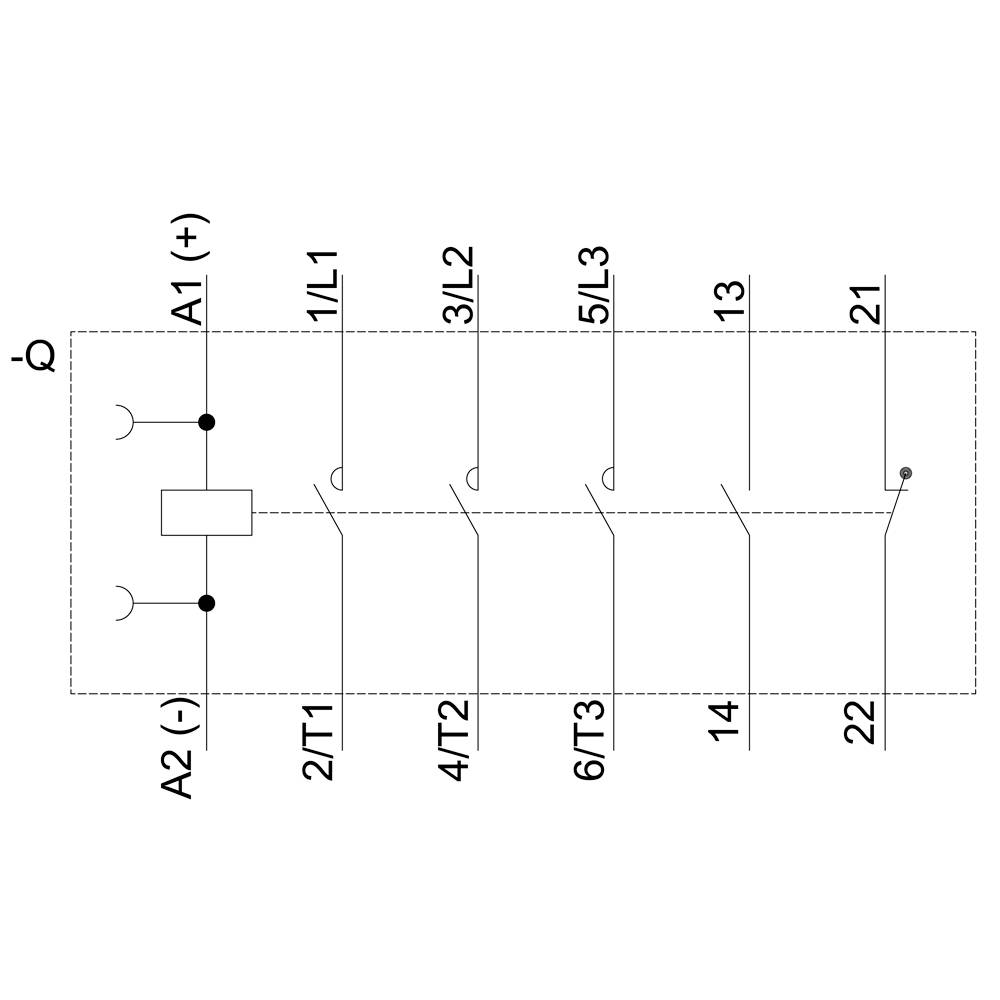

Schematické znázornění elektrického obvodu se spínačem, pojistkou a různými připojovacími svorkami číslovanými od A1 do 22.

Technický výkres elektrického relé se třemi pohledy: čelní pohled, boční pohled a pohled shora, s přesnými rozměry v milimetrech.

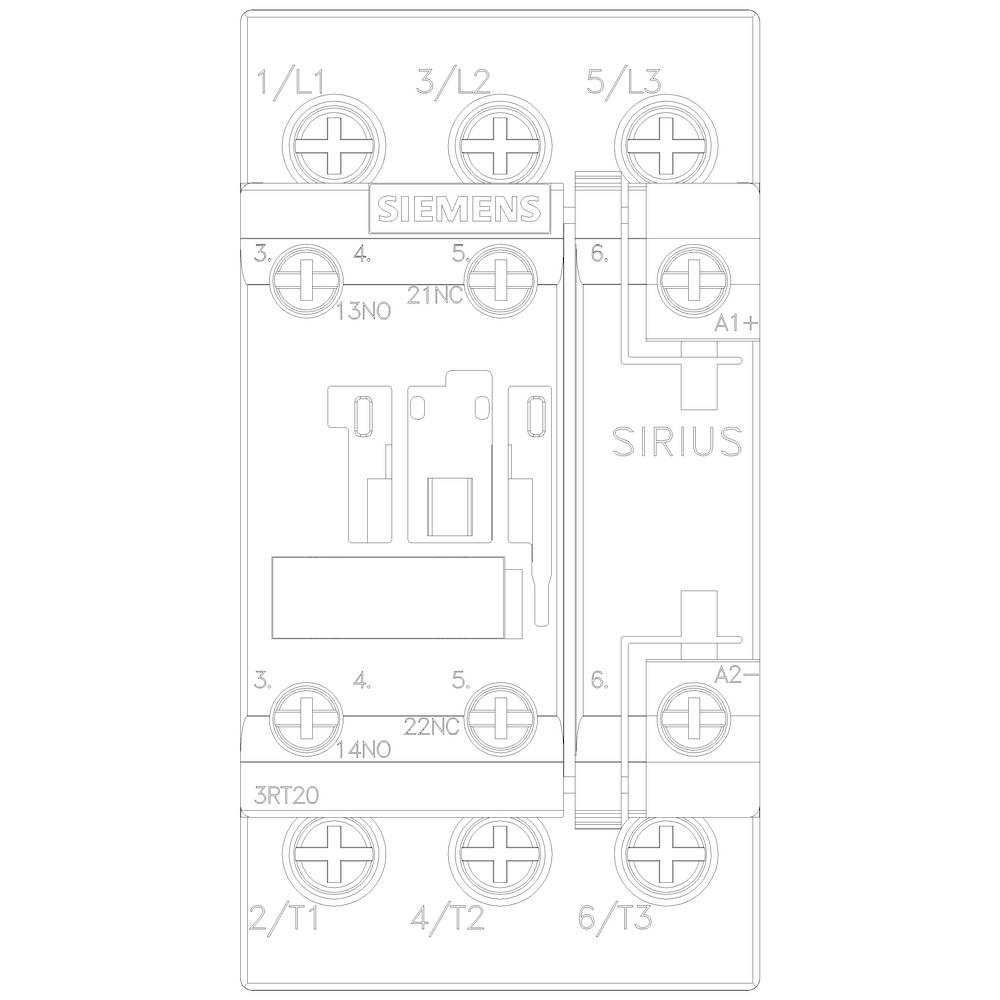

'Diagram Siemensova stykače SIRIUS s připojovacími body a popisem kontaktních a cívkových vstupů ve schematickém znázornění.'

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

5.5 kW

Připojení

šroubovací

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 061,98 Kč / kus)

2 061,98 Kč

Bez DPH.

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 10 mm²

Kategorie produktu: stykač

Typ: 3RT2024-1BB40

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 12 A

: 5.5 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S0

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 85 mm

Hloubka: 107 mm

Rozm.: (š x v x h) 45 x 85 x 107 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 600 g

: ANO

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: 24-24 V

: Screw connection

: DC

: 12.5 A

: 5.516

UKCA: Ano
