Siemens 3RT2023-2BB40-0CC0 stykač 3 spínací kontakty 690 V/AC 1 ks

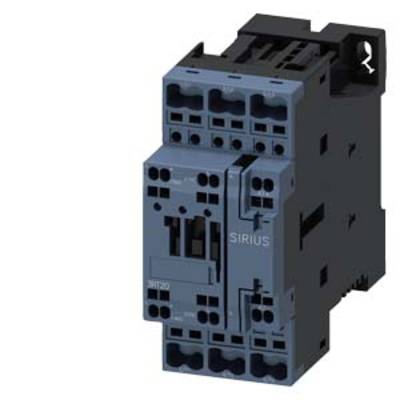

Ochranné zařízení s označením 'Sirius', zobrazující připojovací svorky a řídicí okruhy. Vhodné pro průmyslové řídicí aplikace.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň odhaluje složité elektronické obvody. V pozadí je deštivé okno s rozostřeným vnějším prostorem.

Graf znázorňuje konstrukční uspořádání a kontaktní spoje stykače včetně pomocných spínačů a příslušenství. Číslované komponenty a legenda objasňují detailní informace.

Schéma zapojení relé s řídicími svorkami A1, A2 a svorkami připojení 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3.

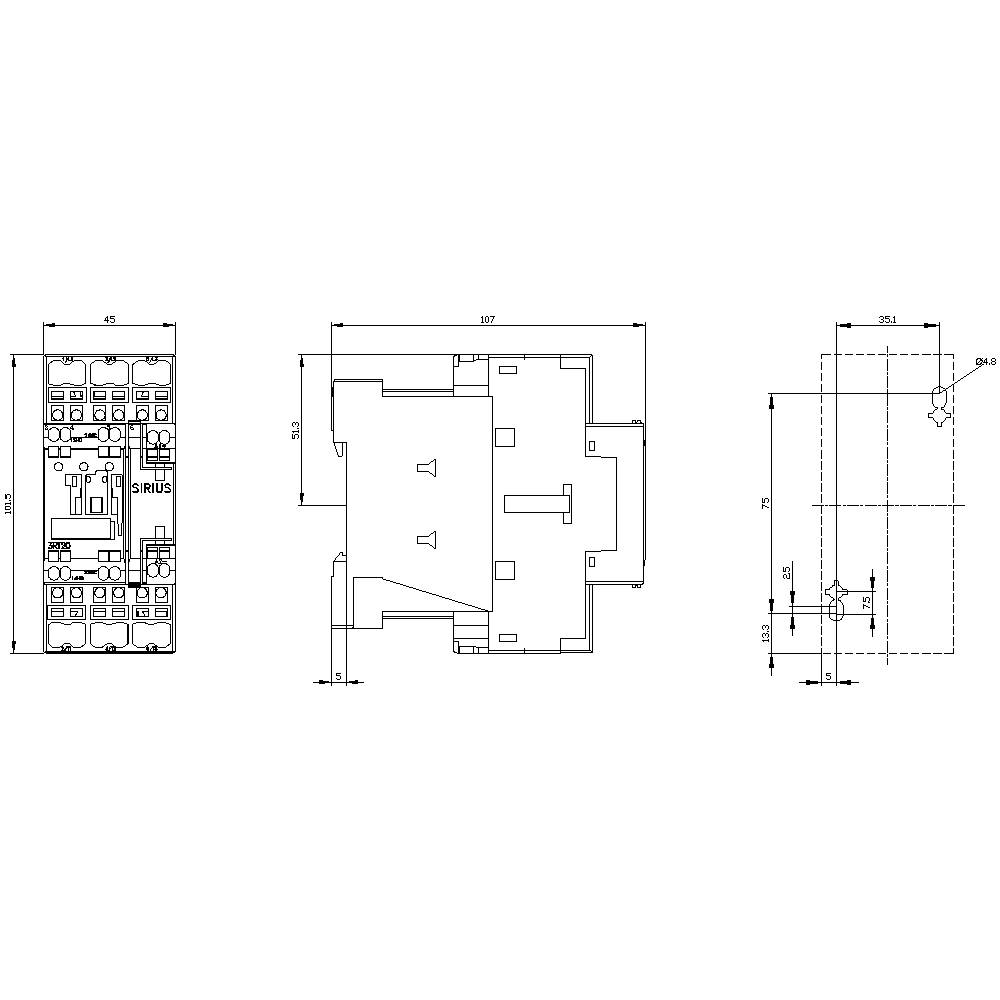

Výkres elektrické součástky s čelním pohledem, pohledem z boku a horními rozměry. Rozměry a technické detaily jsou vyznačeny.

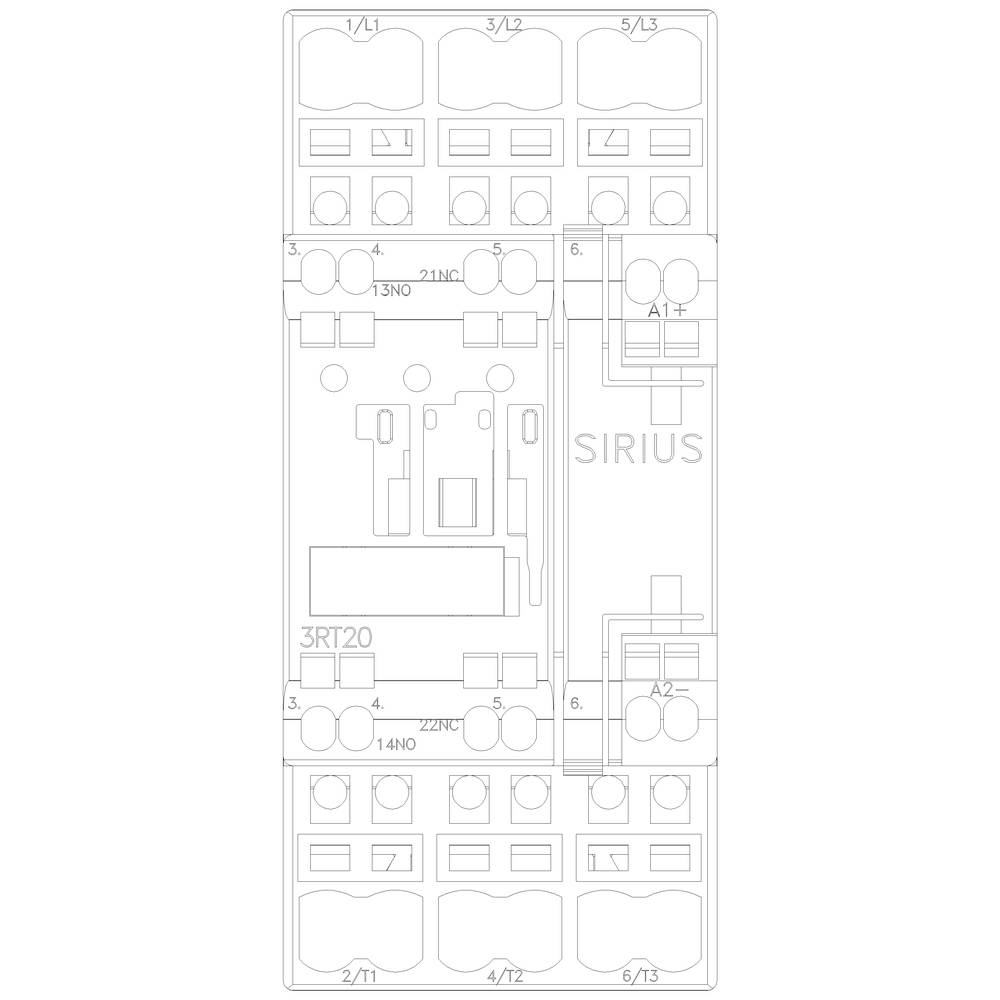

Elektrický schéma zapojení stykače s přípojkami a označeními pro zapojení. Nahoře je nápis 'SIRIUS'.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

přípojka s pružinovým protitahem

Typ

3RT2023-2BB40-0CC0

Datasheety: (PDF)

1 Ks

Prodej a doprava:

Počet

Celková cena (3 319,00 Kč / kus)

3 855,00 Kč

-14 %

Kč

Už jen 1 Ks skladem!

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 6 mm²

Kategorie produktu: stykač

Typ: 3RT2023-2BB40-0CC0

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 102 mm

Hloubka: 107 mm

Rozm.: (š x v x h) 45 x 102 x 107 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 3

: 1

: 1

: 9 A

: 40 A

: Spring clamp connection

: DC

: 8.5 A

: 3.67749375

Ke stažení

List technických údajů

List technických údajů 1746848 Siemens 3RT2023-2BB40-0CC0 stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746848 Siemens 3RT2023-2BB40-0CC0 stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 9 A, 4 kW / 400 V 1 S + 1 O, DC 24 V komunikace, 3pólový velikost S0, pružinová spojka ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
