Siemens 3RT2023-1AL20 stykač 3 spínací kontakty 690 V/AC 1 ks

Třípólový výkonový stykač od Siemense, řada Sirius, s označením svorek a logem výrobce, v černém a modrém pouzdře.

Ilustrační obrázek

Pohled do rozvodné skříně plné barevných kabelů a součástek, vedle okno s kapkami deště, které odhaluje výhled na výrobní stroj.

Výkres rozloženého pohledu rozvaděče, znázorňující očíslované komponenty jako stykače, svorky a spínací ochranu s propojovacími vedeními. Legenda vysvětluje symboly a funkce.

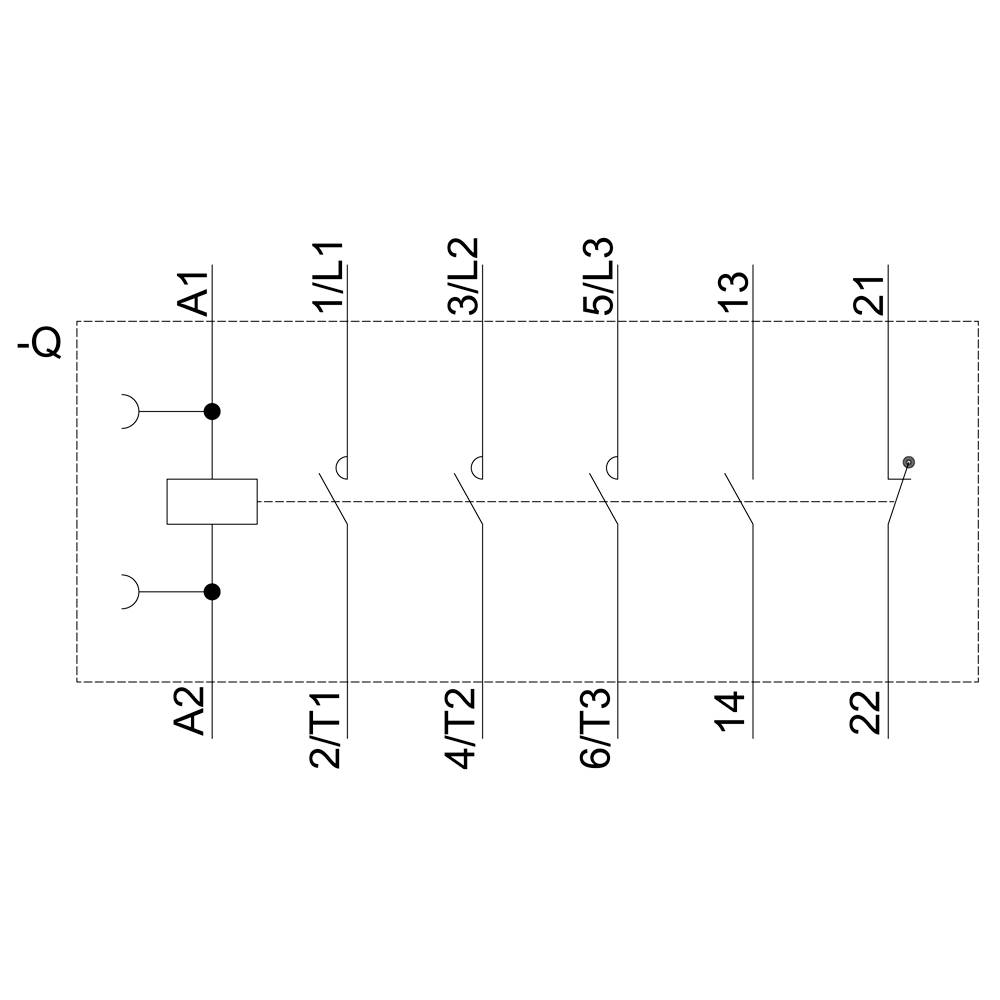

Schéma zapojení stykačového přístroje se cívkami A1/A2 a hlavními kontakty L1/L2/L3 připojenými k T1/T2/T3.

Technický výkres elektrického relé, zobrazující přední, boční a horní pohled s přesnými rozměry a detaily připojení.

Technický výkres Siemens Sirius relé, zobrazující svorky a schéma zapojení na obdélníkovém layoutu.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

šroubovací

Typ

3RT2023-1AL20

Datasheety: (PDF)

2 Ks

Prodej a doprava:

Počet

Celková cena (1 665,00 Kč / kus)

Kč

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 10 mm²

Kategorie produktu: stykač

Typ: 3RT2023-1AL20

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 85 mm

Hloubka: 97 mm

Rozm.: (š x v x h) 45 x 85 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 3

: 1

: 1

: 9 A

: 40 A

: Screw connection

: AC

: 8.5 A

: 3.67749375

Ke stažení

List technických údajů

List technických údajů 1746213 Siemens 3RT2023-1AL20 stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746213 Siemens 3RT2023-1AL20 stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 9 A, 4 kW / 400 V 1 S + 1 O, 230 V/AC 50 / 60 Hz, 3-pólový velikost S0, šroubové připojení ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
