Siemens 3RT2018-2BB44-3MA0 stykač 3 spínací kontakty 690 V/AC 1 ks

Elektrický stykač Siemens, model SIRIUS, pohled z boku. Je vidět několik připojovacích svorek.

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje složité elektronické komponenty; v pozadí je vidět deštěm smáčené okno moderní budovy.

Elektrické schéma zapojení: Různé komponenty jako pojistky, stykače a propojovací prvky s popisy a pokyny.

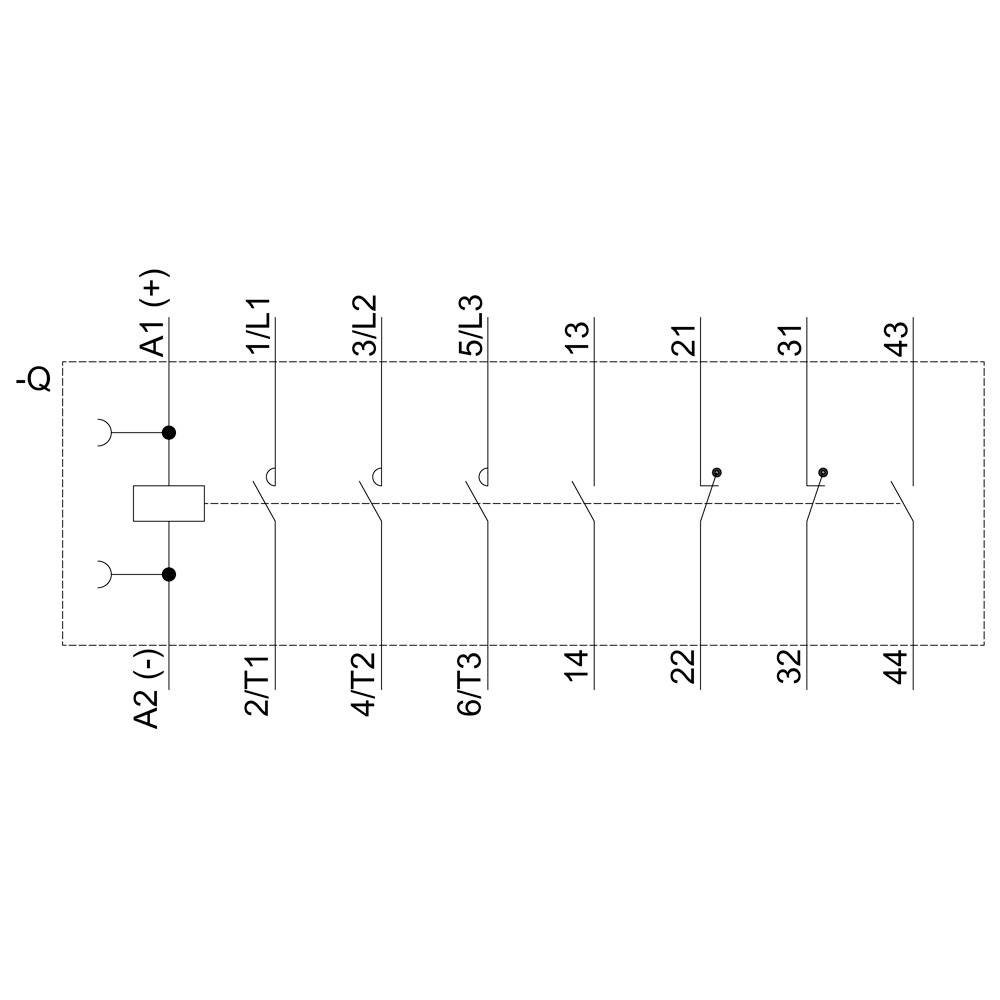

Schéma elektrického stykače se dvěma cívkami 'A1 (+)' a 'A2 (-)', třemi fázemi L1, L2, L3 a kontakty 13, 14, 21, 22.

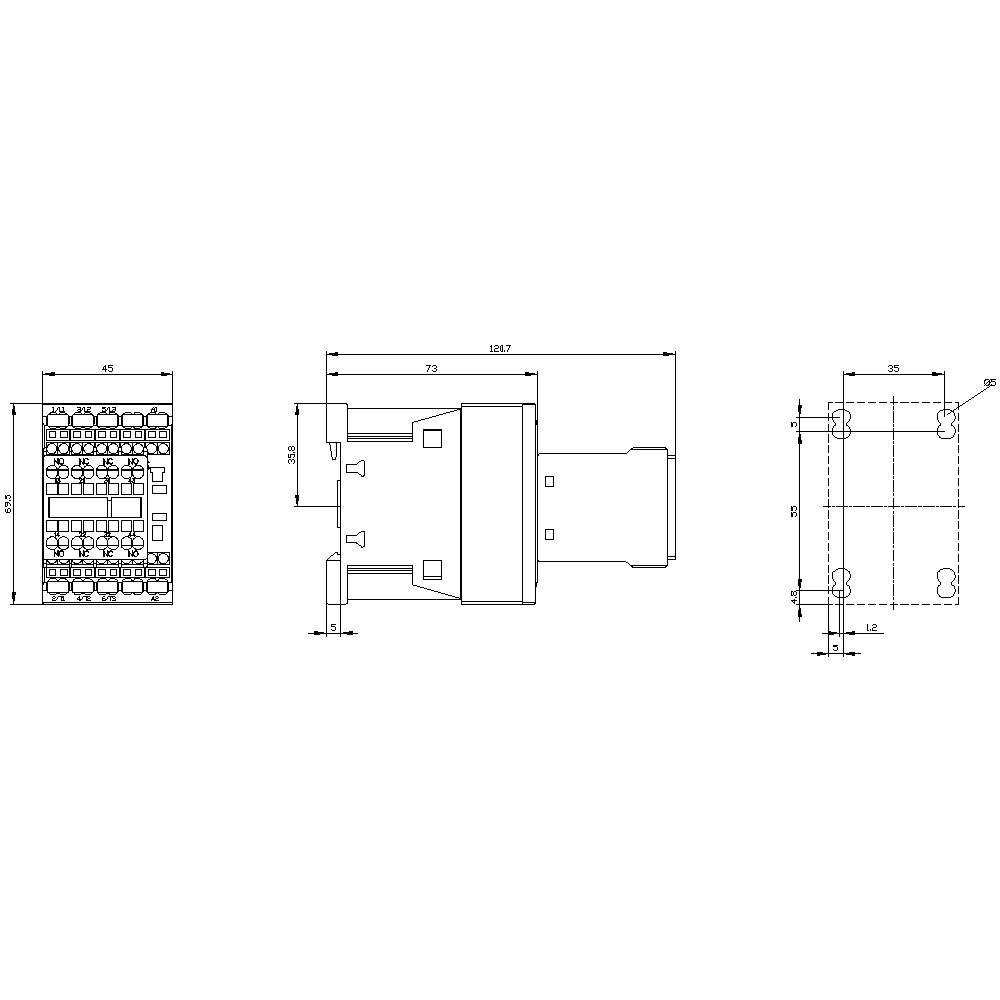

Technický výkres elektronické součástky s pohledy zepředu, z boku a shora. Obsahuje rozměry v milimetrech.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

přípojka s pružinovým protitahem

Typ

3RT2018-2BB44-3MA0

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 742,98 Kč / kus)

2 742,98 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2018-2BB44-3MA0

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 121 mm

Rozm.: (š x v x h) 45 x 70 x 121 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 7.5 kW

: 3

: 2

: 2

: 16 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 11.5 A

: 7.355

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1749852 Siemens 3RT2018-2BB44-3MA0 stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1749852 Siemens 3RT2018-2BB44-3MA0 stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana, AC-3, 7,5 KW / 400 V, 2 S + 2 O, 24 V DC, 3 pólů, velikost S00 Pružinová spojka pomocný neoddělitelně pro SUVA aplikace ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
