Siemens 3RT2018-1AB01 stykač 3 spínací kontakty 690 V/AC 1 ks

Průmyslový stykač Siemens, modelová řada Sirius, modro-černé provedení, vhodný pro elektrické spínací aplikace v průmyslu.

Ilustrační obrázek

'Otevřená rozvodná skříň s kabely a elektronickými komponenty na levé straně. Vpravo je deštěm zbrocené okno, které odhaluje rozmazaný pohled na průmyslový stroj.'

'Schéma elektrického zapojení systému stykače velikosti 500, zobrazující propojovací body a komponenty. Popis dílů a funkcí je k dispozici.'

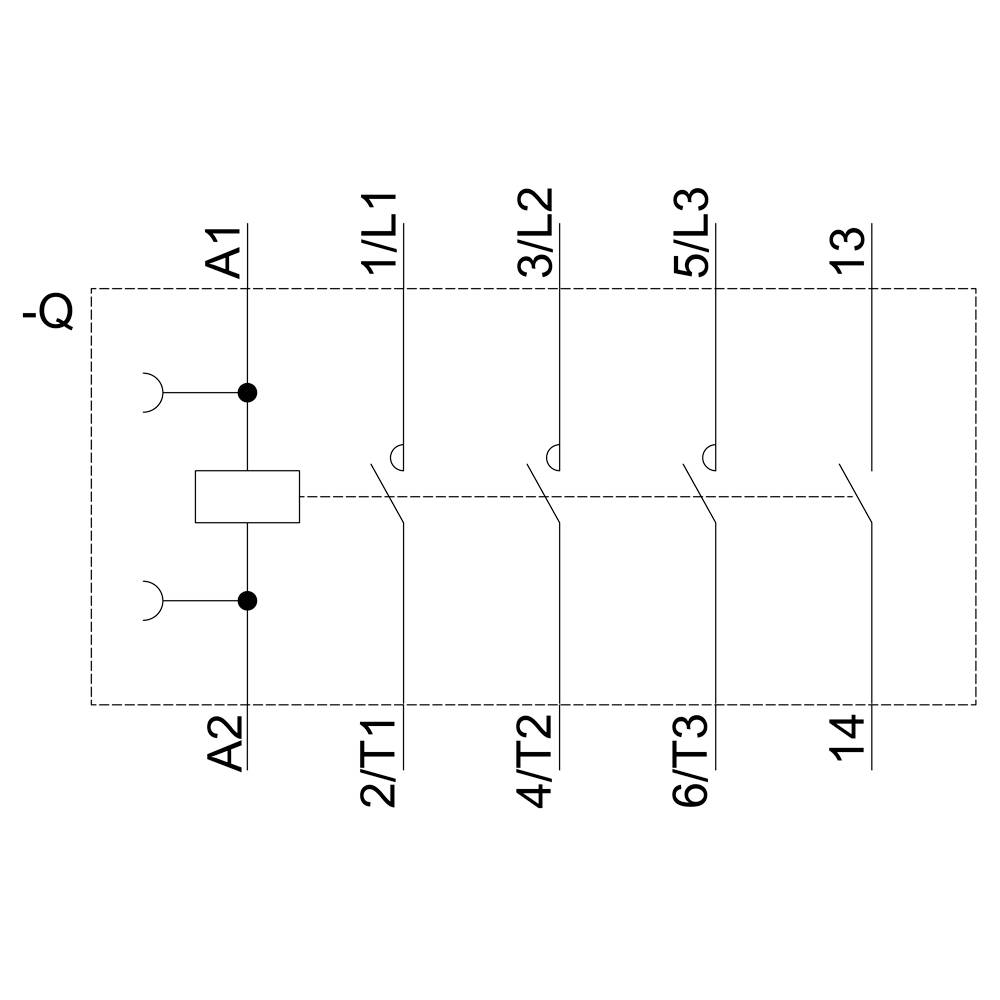

Schéma zapojení relé: A1 a A2 jako svorky cívky, 1/L1, 3/L2, 5/L3 jako vstupy, 2/T1, 4/T2, 6/T3 jako výstupy.

Technický výkres relé s rozměry: šířka 45 mm, výška 52 mm, hloubka 73 mm. Zobrazeny boční, přední a pohled shora.

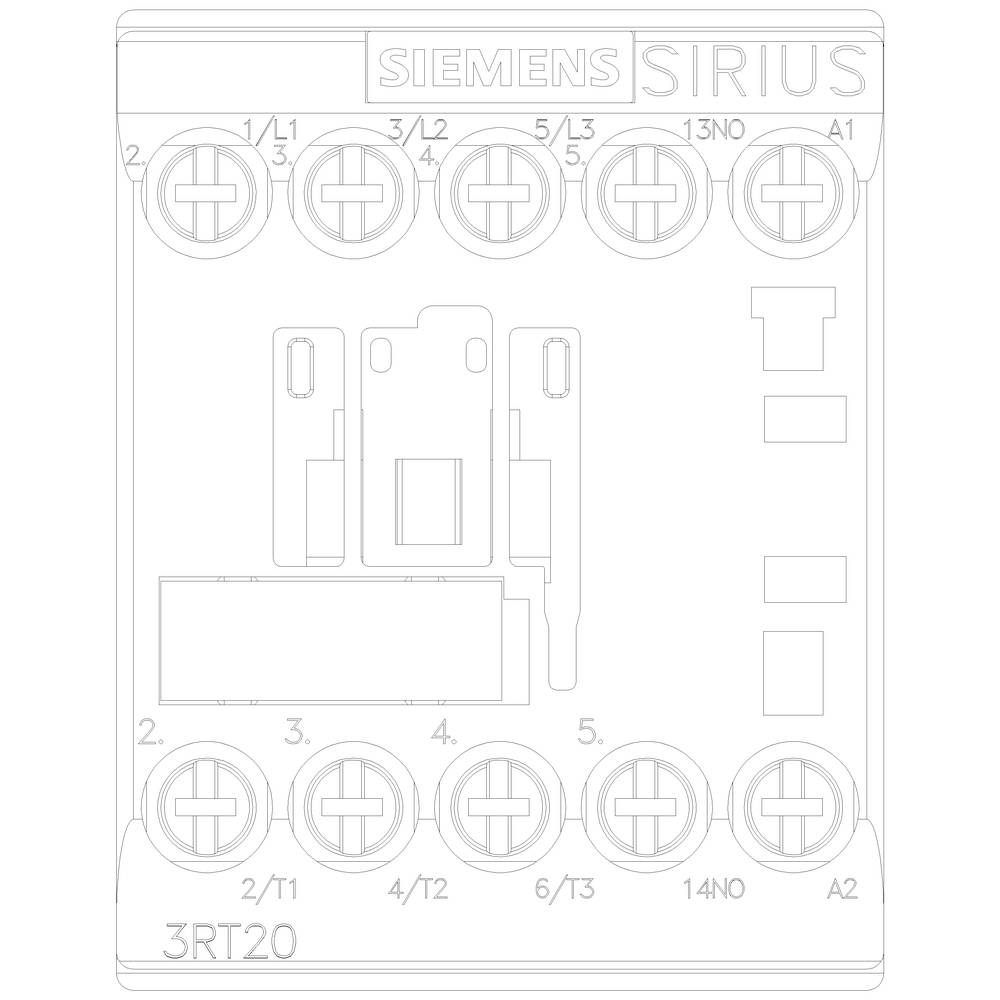

Je zobrazen 'Siemens SIRIUS 3RT20'. Pohled zepředu na elektrický spínací prvek, kde jsou viditelné přípojky a označení.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

šroubovací

Typ

3RT2018-1AB01

Datasheety: (PDF)

Okamžité doručení: Po 3. 8.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 339,00 Kč / kus)

2 339,00 Kč

Včetně DPH.

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2018-1AB01

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 58 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 7.5 kW

: 3

: 1

: 16 A

: 22 A

: 24-24 V

: 24-24 V

: Screw connection

: AC

: 11.5 A

: 7.355

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1746068 Siemens 3RT2018-1AB01 stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746068 Siemens 3RT2018-1AB01 stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana, AC-3, 7,5 KW / 400 V, 1 S, AC 24 V, 50 / 60 Hz, 3 pólů, velikost S00 šroubové připojení ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.
