Siemens 3RT2017-2XB42-0LA2 dráhový stykač 3 spínací kontakty 690 V/AC 1 ks

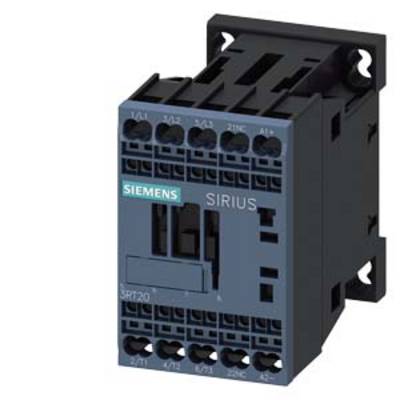

Elektrický stykač Siemens ze série SIRIUS, model 3RT2015-1BB42, černý s několika připojovacími svorkami.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň odhaluje složitou kabeláž a spínací zařízení. Vpravo v obraze je přes deštěm zamžené okno viditelný stroj.

Diagram elektrického obvodu s různými elektrickými komponenty, očíslovanými a propojenými. Legenda popisuje funkční spínače, svorky a rozšíření připojení.

Technický výkres elektrické komponenty s názvem 'SIRIUS', zobrazující tři pohledy s rozměry: čelní, boční a horní pohled.

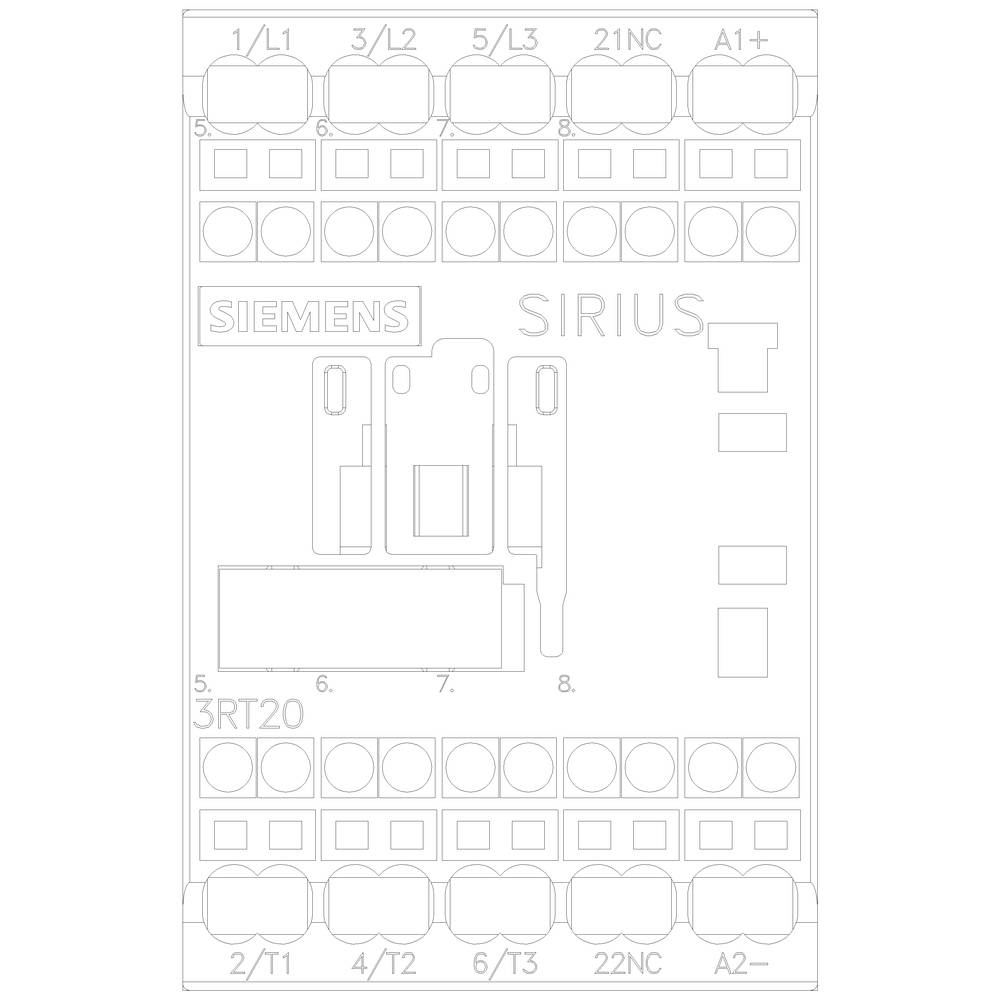

Schéma zapojení stykače Siemens SIRIUS. Nahoře popis 1L1, 3L2, 5L3, 21NC, A1+. Dole: 2T1, 4T2, 6T3, 22NC, A2-.

1/5

Ilustrační obrázek

Kategorie produktu

dráhový stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

přípojka s pružinovým protitahem

Typ

3RT2017-2XB42-0LA2

Datasheety: (PDF)

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 655,00 Kč / kus)

Kč

Už jen 1 Ks skladem!

Nahlásit právní incident

Technické parametry

Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: dráhový stykač

Typ: 3RT2017-2XB42-0LA2

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 rozpínací kontakt

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

Šířka: 45 mm

V: 70 mm

Rozm.: (š x v) 45 mm x 70 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 5.5 kW

: 3

: 0

: 1

: 12 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 4 kW

: 5.516240625

Ke stažení

List technických údajů

List technických údajů 1743519 Siemens 3RT2017-2XB42-0LA2 dráhový stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1743519 Siemens 3RT2017-2XB42-0LA2 dráhový stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana, AC-3 12 A, 5,5 kW / 400 V 1 O, DC 24-34 V, 0,7-1,25*US s integrovaným varistor velikosti S00, pružinová spojka vhodné pro SPS výstupy ochrana výkonu SIRIUS 3RT2 pro spínání motorů za extrémních podmínek např. pro použití na železnici. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Tato varianta se vyznačuje vzhledem k rozšířenému pracovní a teplotní rozsah pro tvrdší prostředí. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
