Siemens 3RT2017-2SB41 stykač 3 spínací kontakty 5.5 kW 690 V/AC s ochrannou diodou Vhodné pro značku (relé): Siemens 1 k

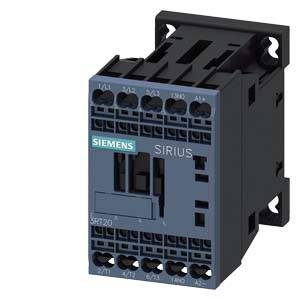

'Siemens SIRIUS stykač, model 3RT202. Elektronická komponenta pro řízení motorů a obvodů, připojovací svorky viditelné.'

Ilustrační obrázek

Otevřená elektrická rozvodná skříň s elektrickými komponenty vlevo a deštěm politou skleněnou stěnou, která v pozadí odhaluje průmyslové stroje.

Elektrické schéma zobrazuje různé elektrické komponenty jako stykače, pojistky a připojení s popiskami pro instalaci.

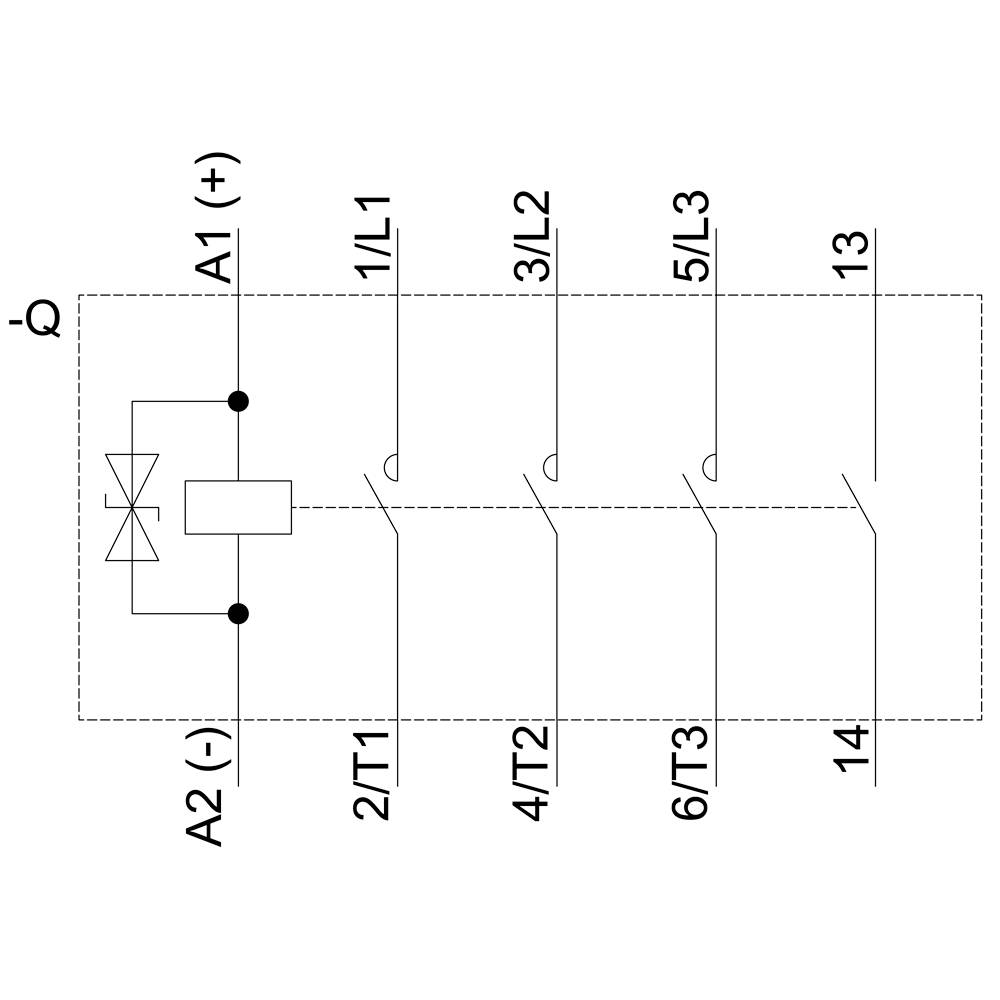

Schéma zapojení s relé a spínači. A1 pozitivní, A2 negativní. Připojení k 1/L1, 3/L2, 5/L3 a dalším číslům.

Technický výkres zařízení SIRIUS s předním, bočním a horním pohledem. Rozměry jsou uvedeny v milimetrech.

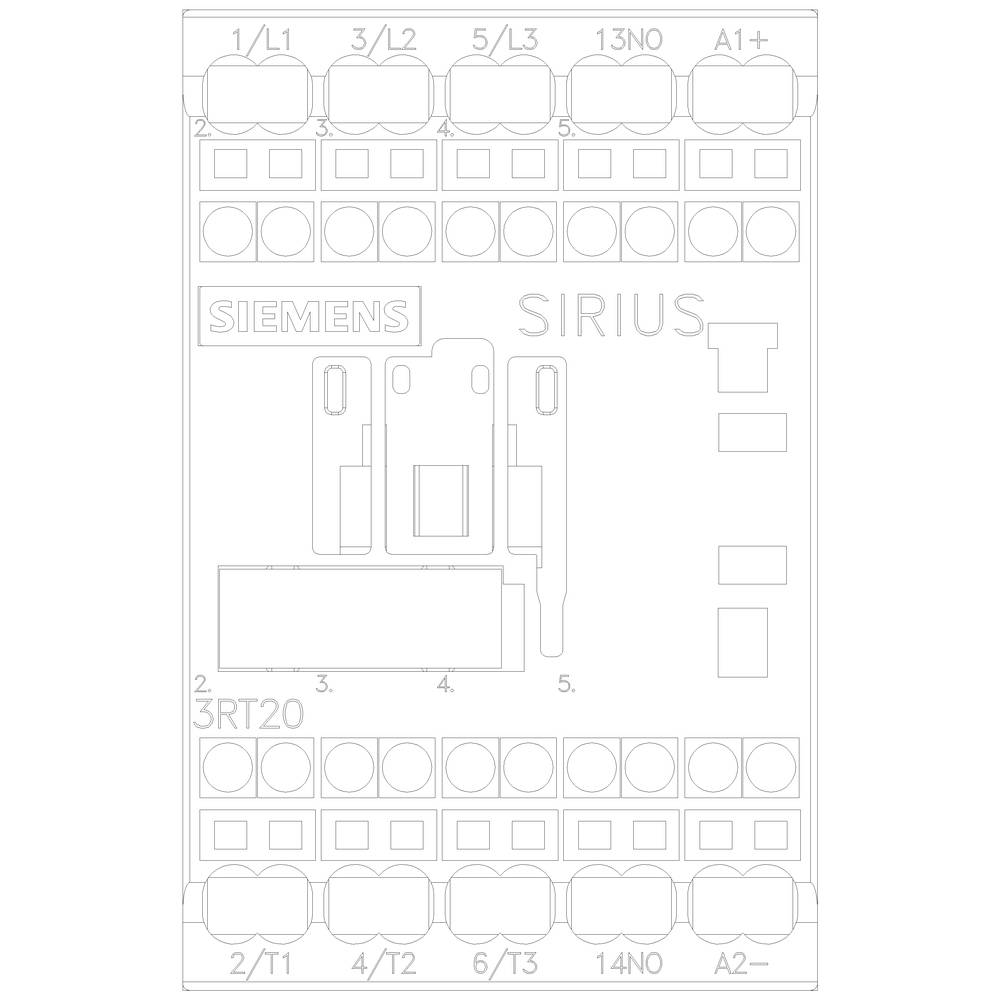

Výkres stykače Siemens SIRIUS 3RT20 s připojovacími svorkami a popisy jako 1/L1, 3/L2, 5/L3, 13NO, A1+.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

5.5 kW

Připojení

přípojka s pružinovým protitahem

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 995,87 Kč / kus)

1 995,87 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2017-2SB41

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 spínací kontakt

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 12 A

: 5.5 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s ochrannou diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 5.516240625

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1743499 Siemens 3RT2017-2SB41 stykač 3 spínací kontakty 5.5 kW 690 V/AC s ochrannou diodou Vhodné pro značku (relé): Siemens 1 k

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1743499 Siemens 3RT2017-2SB41 stykač 3 spínací kontakty 5.5 kW 690 V/AC s ochrannou diodou Vhodné pro značku (relé): Siemens 1 k

Popis

Ochrana výkonu, AC-3 12 A, 5,5 kW / 400 V 1 S, 24 V/DC 0,85-1,85* US, s transil integrovaný S00, pružinová spojka Koppelschutz velikosti SIRIUS 3RT2 pro spínání motory a pomocných a řídících obvodů, speciálně navržen pro přímé připojení na elektronické řízení. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
