Siemens 3RT2017-2LF41 stykač 3 spínací kontakty 5.5 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1 ks

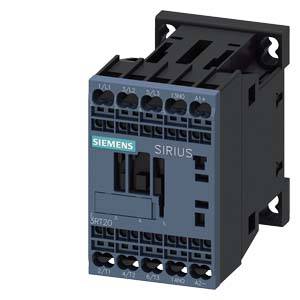

Černý elektronický spínač s modrými prvky a vyznačeným logem 'SIEMENS SIRIUS'.

Ilustrační obrázek

Rozvaděč s elektronickými komponenty vlevo, vpravo je přes deštěm zamlžené okno vidět rozmazaná průmyslová budova.

Diagram elektrického rozvaděče s různými komponenty, jako jsou štěrbiny, přepážky a připojovací svorky. Číslované spoje znázorňují funkci a umístění jednotlivých konstrukčních prvků.

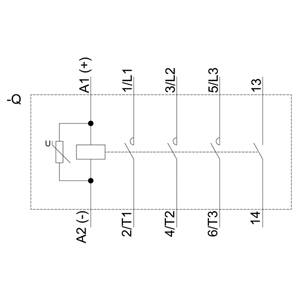

Schéma zapojení stykače v sériovém zapojení se šesti popisovanými připojovacími body: A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 13.

Technický výkres elektronického zařízení s rozměry v milimetrech; obsahuje přední, boční a pohled shora.

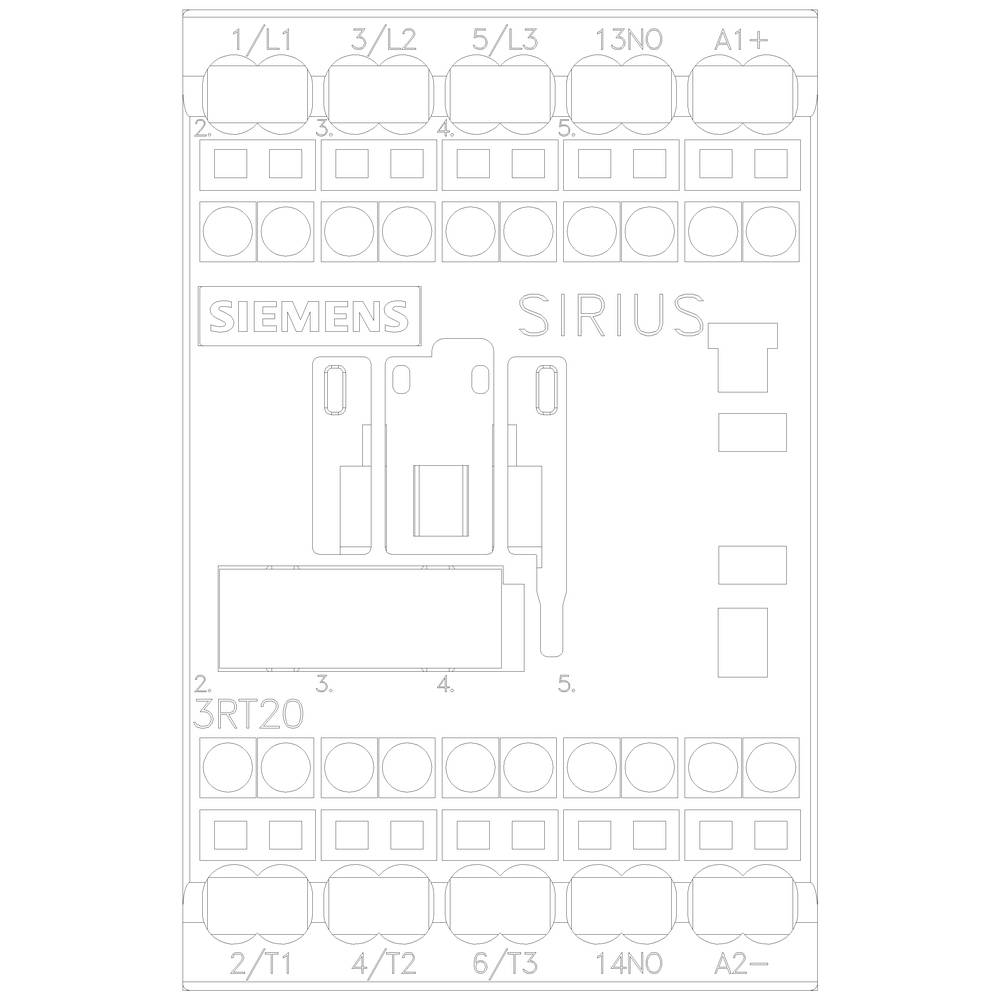

Schéma zapojení stykače Siemens SIRIUS s číselnými označeními a přípoji. Obsahuje značení svorek a popisky.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

5.5 kW

Připojení

přípojka s pružinovým protitahem

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 004,13 Kč / kus)

2 004,13 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2017-2LF41

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 spínací kontakt

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 77 V/DC

Řídicí napětí (max.): 110 V/DC

Rozsah řídicího napětí: 77 - 110 V/DC

Spínací napětí (max.): 690 V/AC

Max. spínací výkon: 5500 W

Konstantní proud (max.): 12 A

: 5.5 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 5.516240625

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1743363 Siemens 3RT2017-2LF41 stykač 3 spínací kontakty 5.5 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1743363 Siemens 3RT2017-2LF41 stykač 3 spínací kontakty 5.5 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana výkonu, AC-3 12 A, 5,5 kW / 400 V 1 S, 110 V DC 0,7-1,25* US, s varistorem, 3-pólový velikosti S00, pružinová spojka koppelschutz SIRIUS 3RT2 pro spínání motory a pomocných a řídících obvodů, speciálně navržen pro přímé připojení na elektronické řízení. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
