Siemens 3RT2017-1FB42 stykač 3 spínací kontakty 690 V/AC 1 ks

Elektronické spínací zařízení se štítkem 'Siemens Sirius', černým pouzdrem a několika připojovacími místy na přední straně.

Ilustrační obrázek

Průmyslový areál v Regenu; vlevo otevřená rozvodná skříň s elektronikou, vpravo okno s kapkami deště, uvnitř rozmazané stroje.

Obrázek znázorňuje různé elektrické komponenty a jejich zapojení, včetně stykačů, připojovacích modulů a hlavního vypínače.

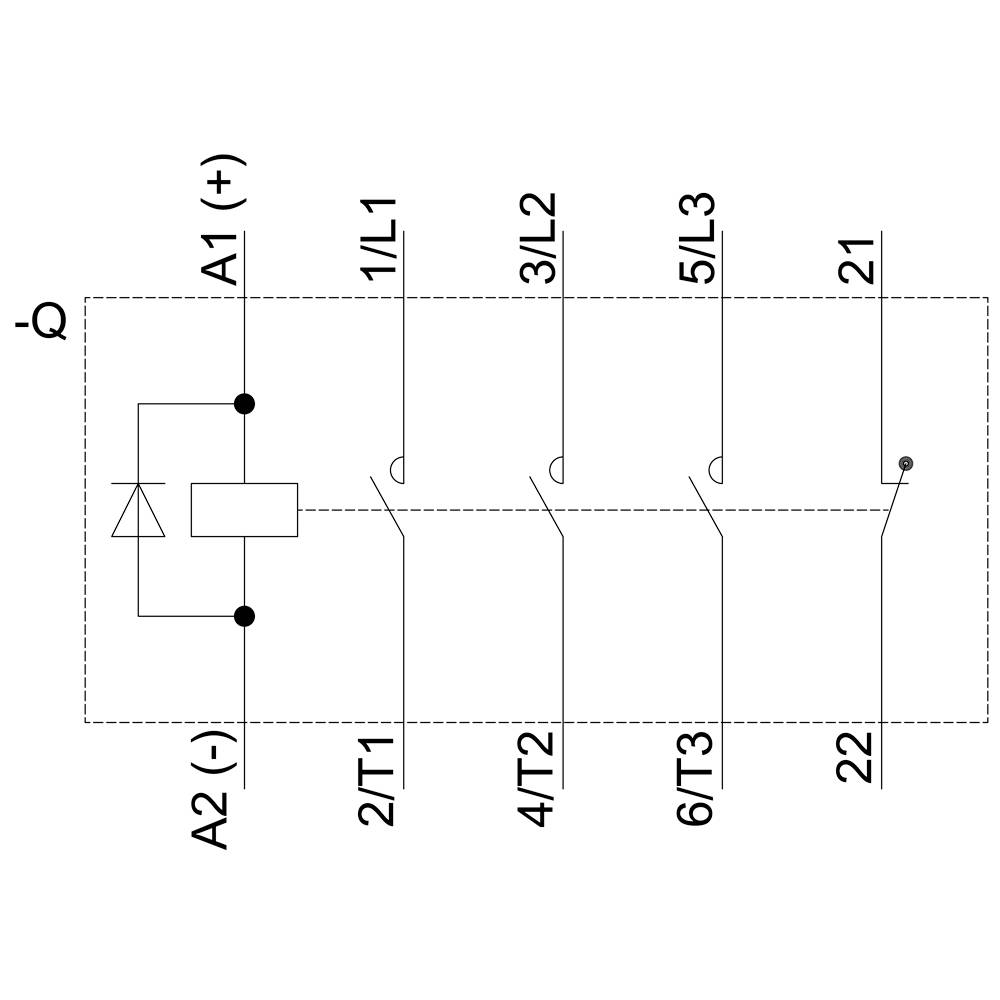

Schéma elektrické komponenty s přípojkami A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 21 a 22.

Technický výkres elektrického relé, zobrazující pohled shora, boční pohled a pohled ze spodu s přesnými rozměry.

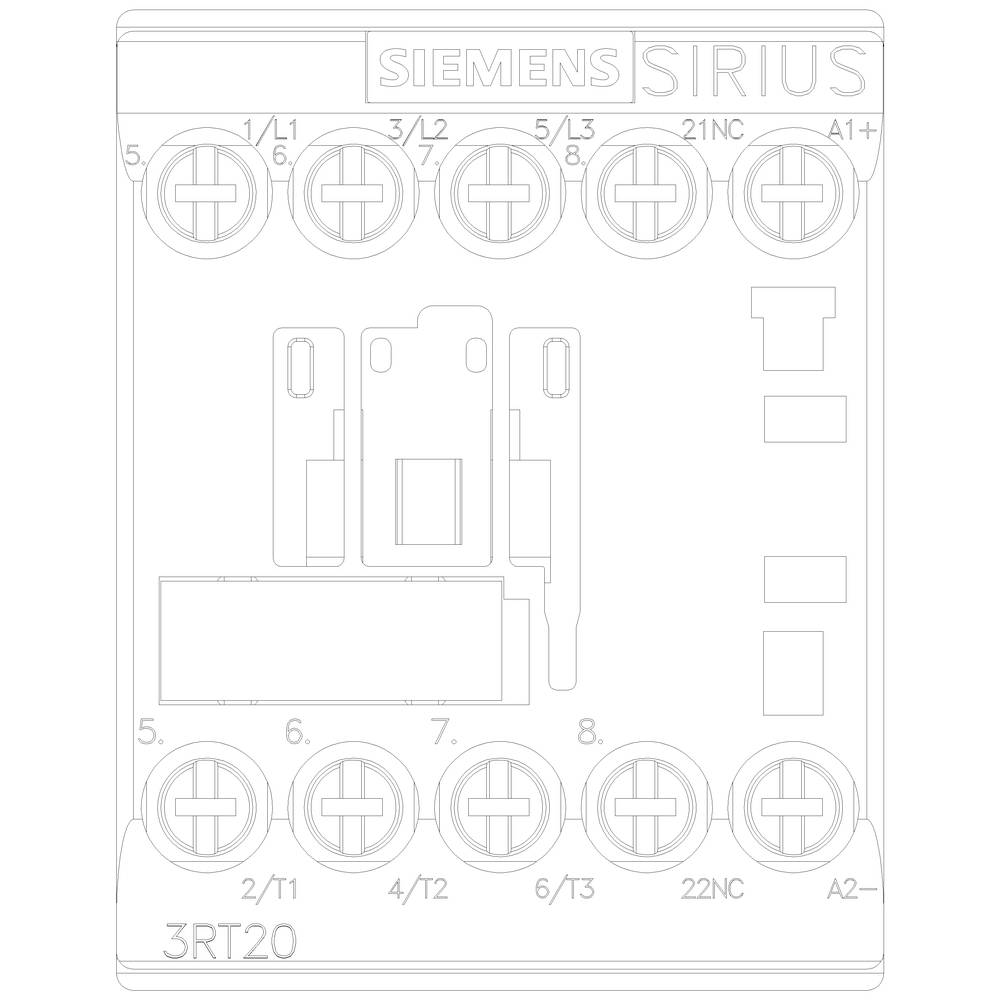

Technický výkres Siemens Sirius stykače, model 3RT20, s vyznačenými svorkami pro L1, L2, L3, 21NC, A1+, A2-.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

šroubovací

Typ

3RT2017-1FB42

Datasheety: (PDF)

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 445,00 Kč / kus)

Kč

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2017-1FB42

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 58 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Screw connection

: DC

: 8.5 A

: 5.516

Ke stažení

List technických údajů

List technických údajů 1741099 Siemens 3RT2017-1FB42 stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741099 Siemens 3RT2017-1FB42 stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 12 A, 5,5 kW / 400 V 1 O, 24 V/DC s diodou, 3-pólový velikosti S00, šroubovací ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
