Siemens 3RT2017-1BB41 stykač 3 spínací kontakty 5.5 kW 24 V/DC 12 A s pomocným kontaktem 1 ks

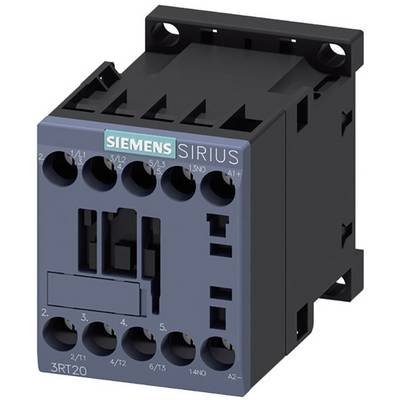

Stykač Siemens, model Sirius 3RT20, ukazuje několik připojovacích svorek. Používá se především v průmyslových řídicích systémech.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň vedle okna, za nímž je viditelný deštivý venkovní prostor. V pozadí rozmazané průmyslové zařízení.

Elektrické schéma zapojení s stykači, svorkami a vypínači. Očíslované komponenty vysvětleny v legendě níže.

Schéma elektrického stykače s cívkou na svorkách A1 a A2, hlavní kontakty označené L1, L2, L3, T1, T2, T3.

Technický výkres elektrické součástky s rozměry v milimetrech, trojúhelníkové uspořádání, pohled shora a boční pohled.

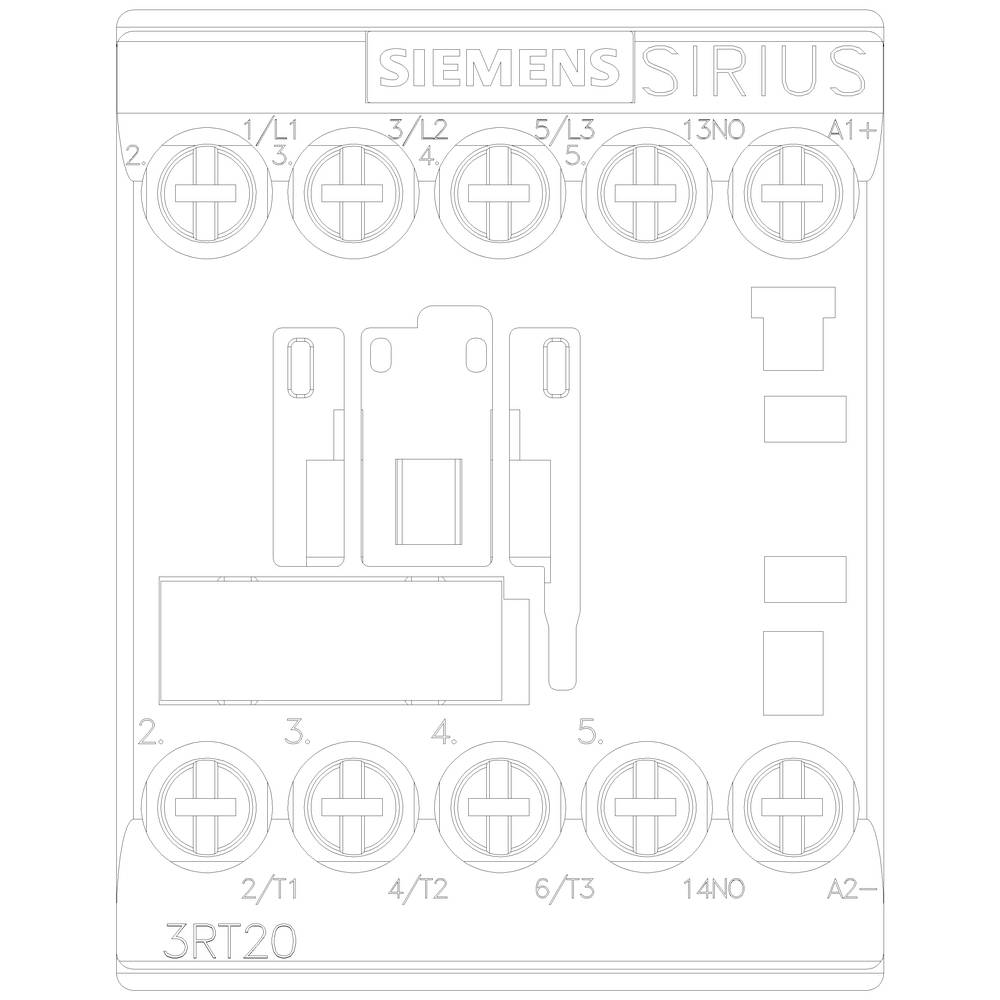

Schéma zapojení stykače Siemens SIRIUS 3RT20 s označenými svorkami L1, L2, L3, A1+, A2-, 13NO, 14NO pro elektrické obvody.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

24 V/DC

Zatěžovací proud

12 A

Výkon

5.5 kW

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

28 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 185,95 Kč / kus)

1 185,95 Kč

Bez DPH.

Nahlásit právní incident

Contactor, AC-3, 12 A/5.5 kW/400 V, 3-pole, 24 V DC, 1 NO, screw terminal

Technické parametry

Hmotnost: 294 g
Ztrátový výkon: 1.2 W

Kategorie produktu: stykač

Typ: 3RT2017-1BB41

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 spínací kontakt

Jmenovité napětí: 24 V/DC

Spínací napětí (max.): 400 V/AC

Zatěžovací proud: 12 A

: 5.5 kW

Vlastnosti: s pomocným kontaktem

Druh montáže: montážní lišta

Připojení: šroubová svorka

Mechanická životnost: 3.0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 58 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 0.29

: ANO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Screw connection

: DC

: 8.5 A

: 5.516

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1431025 Siemens 3RT2017-1BB41 stykač 3 spínací kontakty 5.5 kW 24 V/DC 12 A s pomocným kontaktem 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431025 Siemens 3RT2017-1BB41 stykač 3 spínací kontakty 5.5 kW 24 V/DC 12 A s pomocným kontaktem 1 ks

Popis

power contactor, AC-3 12 A, 5.5 kW / 400 V 1 NO, 24 V DC 3-pole, Size S00 screw terminal Power contactor SIRIUS 3RT2 for switching motors.
The 3RT2 contactors are part of the modular SIRIUS system with its optimally coordinated products. They offer convincing performance from a compact design with high contact reliability. They can be combined with a variety of other components in the load feeder. Many of the device combinations have been factory tested. The contactors offer the best connection to the automation level for every application (parallel, via ASi or IO-Link): Integrated auxiliary switches reduce the complexity of your design. The front-panel terminals simplify the wiring. The 3RT2 contactors are climate-resistant, approved for worldwide use (e.g. IEC and UL/CSA) and are IE3/IE4-ready.
They are available in various sizes and in a wide performance range with AC and DC operation. In addition to screw terminals, all the devices are also available with spring-type terminals for fast, maintenance-free and vibration-proof connection.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases etc. is standardized for all sizes. The available link modules, function modules and the SIRIUS 3RV29 infeed system considerably reduce the wiring expense.
The 3RT2 power contactors replace the well-proven 3RT1 series (up to 55 kW).
Simple, efficient and always up to date - SIRIUS modular system.
