Siemens 3RT2016-2KB42 stykač 3 spínací kontakty 690 V/AC 1 ks

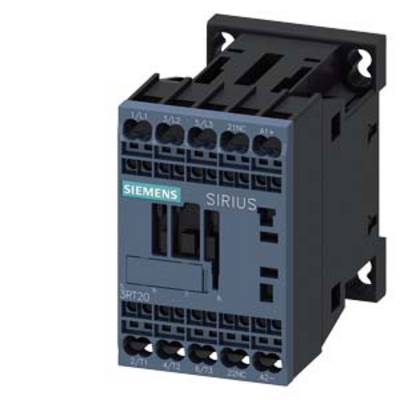

Černý elektrický stykač Siemens, model Sirius, s několika připojovacími svorkami na přední straně.

Ilustrační obrázek

Pohled do otevřené rozvodné skříně vlevo s mnoha kabely a komponenty. Vpravo je pohled skrz mokré okno na výrobní stroj.

Diagram znázorňuje montáž chráničů s příslušenstvím, včetně zástrčných konektorů, svorkovnic a konstrukčních velikostí. Číslované díly jsou propojeny s popisy.

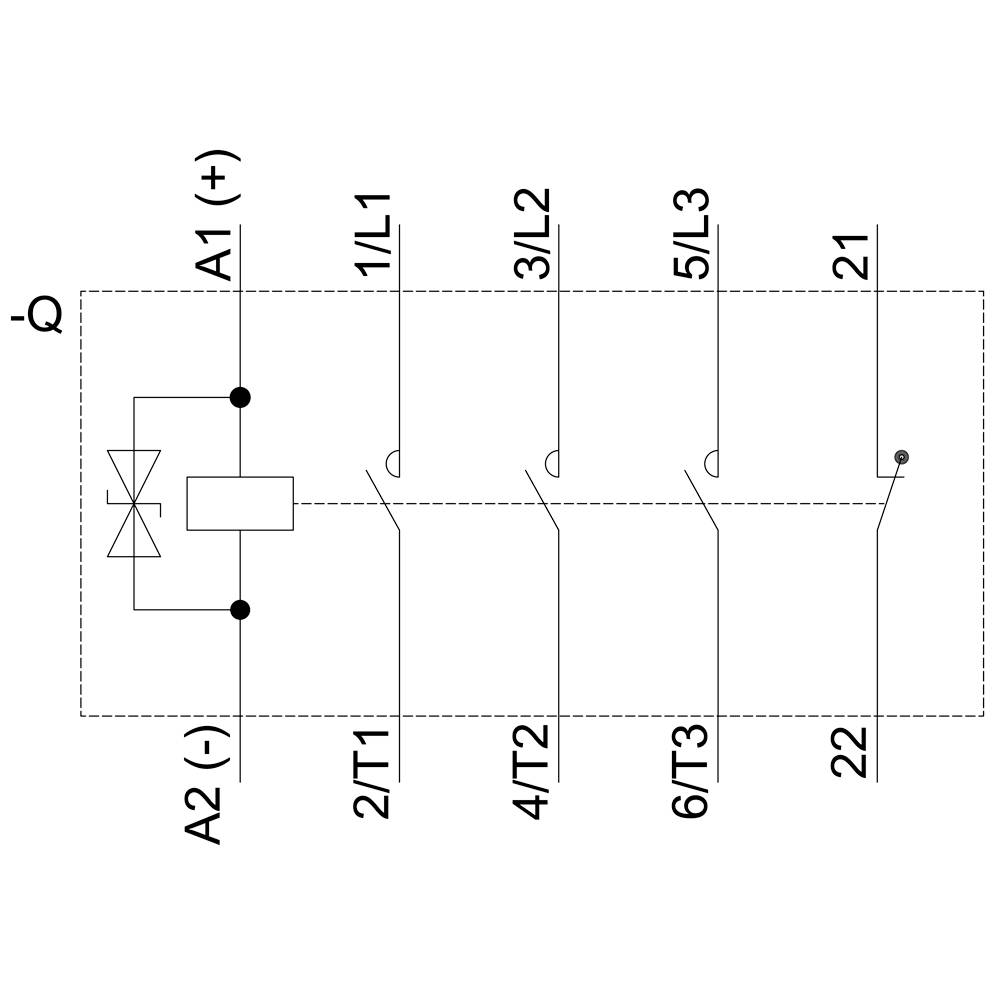

Schéma zapojení stykače se třemi hlavními kontakty a cívkou. Kontakty A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 21, 22.

Technický výkres elektrického spínače s předním, bočním a horním pohledem, včetně rozměrů.

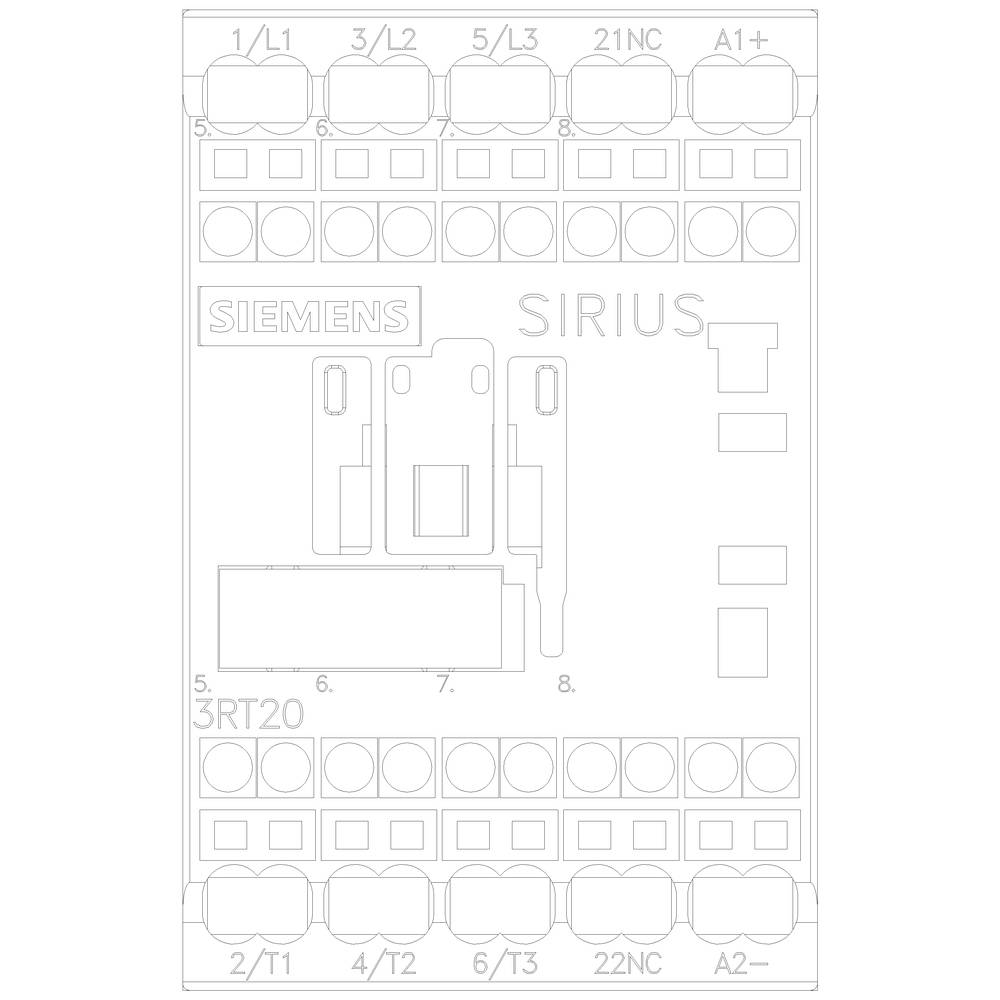

Technický výkres stykače Siemens Sirius 3RT20. Zobrazuje různé přípojky a svorky pro elektrické zapojení.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

přípojka s pružinovým protitahem

Typ

3RT2016-2KB42

Datasheety: (PDF)

Doručení: Po 27. 7.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 029,00 Kč / kus)

2 029,00 Kč

Včetně DPH.

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2016-2KB42

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 3.677

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1731366 Siemens 3RT2016-2KB42 stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1731366 Siemens 3RT2016-2KB42 stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 9 A, 4 kW / 400 V 1 O, 24 V/DC 0,7-1,25*US, 3pólový, velikosti S00 Pružinová spojka s integrovanou Supressordiode pružinová spojka vhodné pro SPS výstupy koppelschutz SIRIUS 3RT2 pro spínání motory a pomocných a řídících obvodů, speciálně navržen pro přímé připojení na elektronické řízení. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
