Siemens 3RT2016-2AP02 stykač 3 spínací kontakty 690 V/AC 1 ks

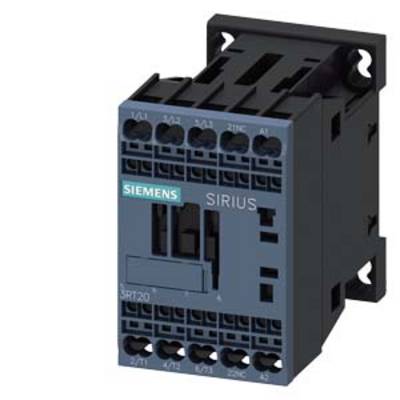

Stykač Siemens SIRIUS, model 3RT2016-1BB41, zobrazený s přípojkami a spínači pro řízení elektromotorů.

Ilustrační obrázek

Otevřená rozvodná skříň plná elektrických komponent vedle deštěm pokryté skleněné výplně, která odhaluje pohled na tovární stroj.

Schématické znázornění jističe s příslušenstvím, očíslované s vysvětlivkami: připojovací svorky, pomocný spínač, propojovací konektor.

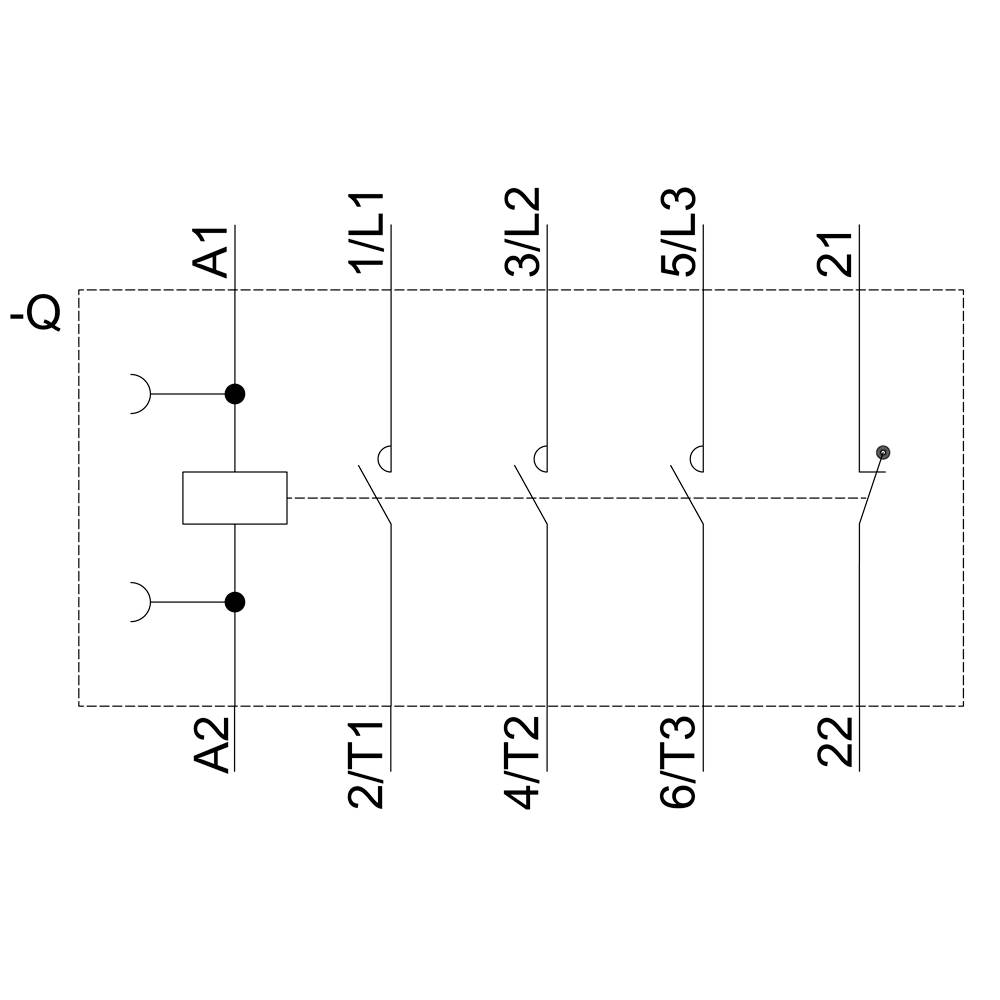

Schéma elektrického obvodu se šesti linkami, číslovanými od A1/1 do 22/21, znázorňujícími různé fáze a připojení.

Technický výkres elektrické součástky: přední, boční a horní pohled s rozměry v milimetrech.

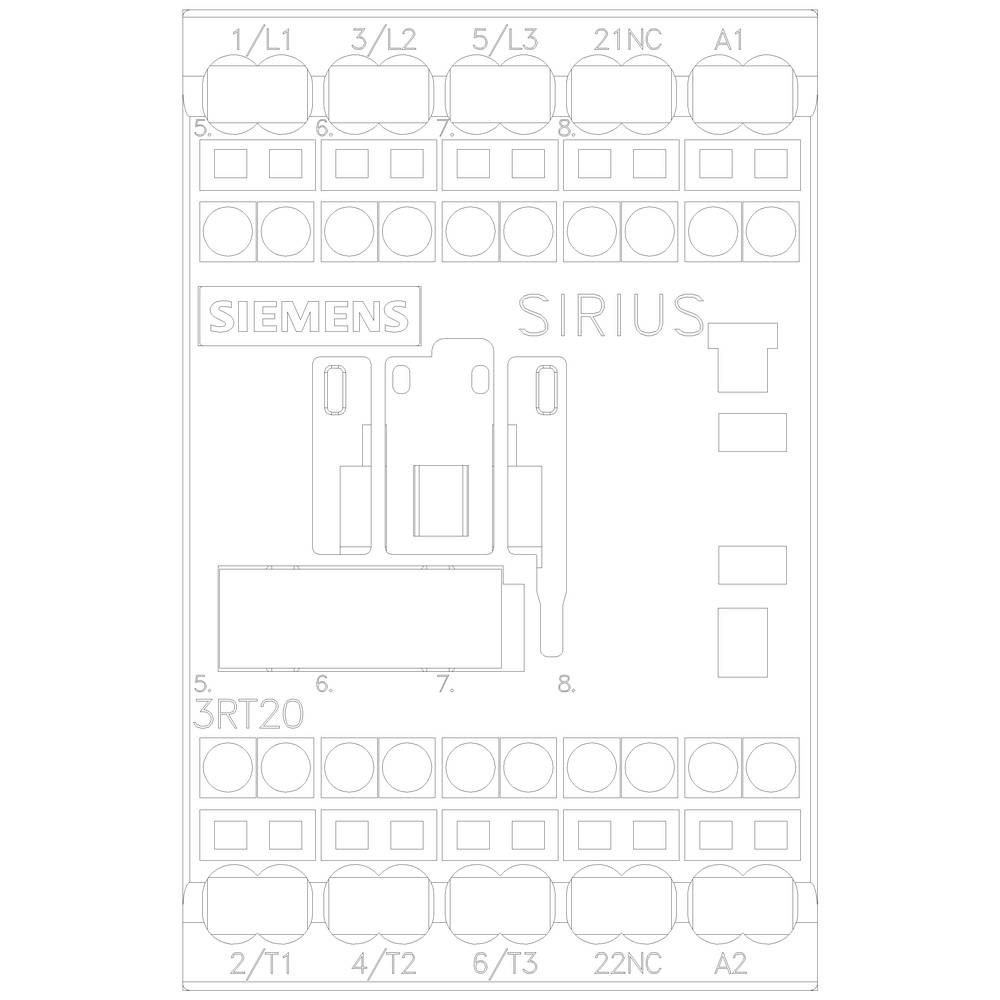

Diagram Siemens SIRIUS spínacího zařízení s přípojkami a značkami elektrických připojovacích bodů.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

přípojka s pružinovým protitahem

Typ

3RT2016-2AP02

Datasheety: (PDF)

Doručení: Pá 24. 7.

7 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 489,00 Kč / kus)

1 489,00 Kč

Včetně DPH.

Už jen 7 Ks skladem!

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2016-2AP02

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Spring clamp connection

: AC

: 8.5 A

: 3.67749375

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1731349 Siemens 3RT2016-2AP02 stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1731349 Siemens 3RT2016-2AP02 stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 9 A, 4 kW / 400 V 1 O, 230 V AC, 50 / 60 Hz 3 póly, velikost S00 Pružinová spojka ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.
