Siemens 3RT2015-2AB01 stykač 3 spínací kontakty 690 V/AC 1 ks

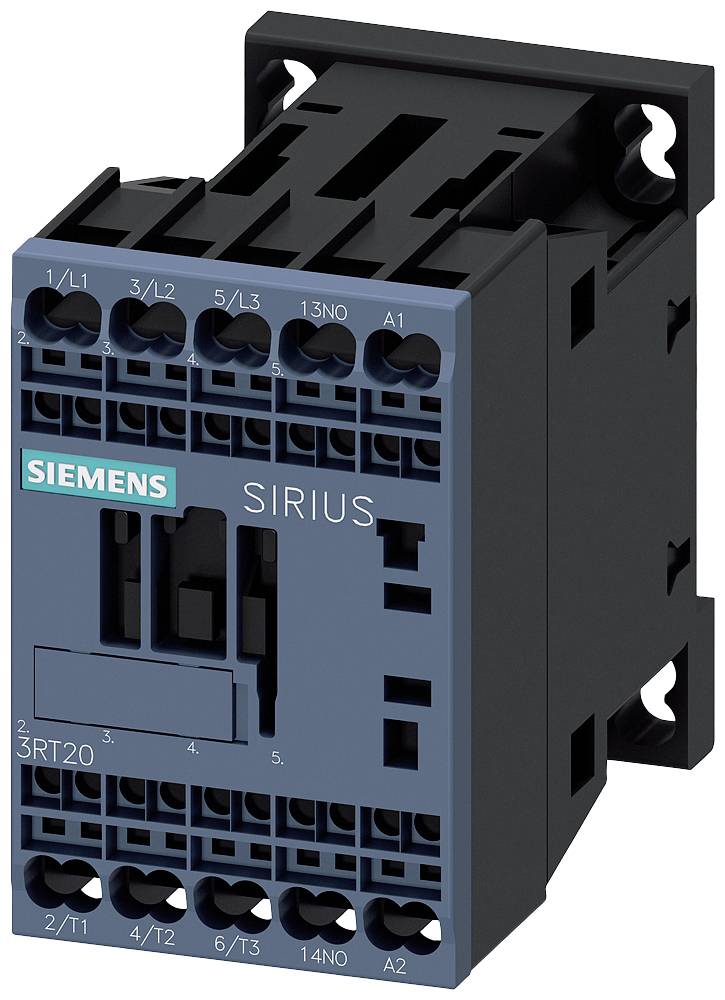

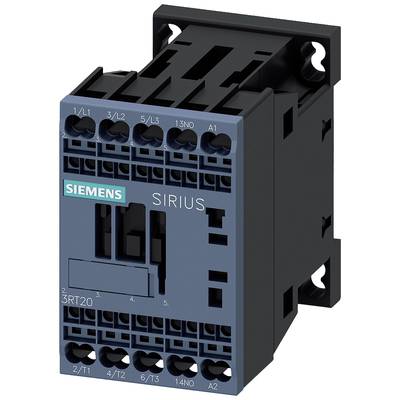

Modrý stykač Siemens SIRIUS s několika připojovacími svorkami. Vhodný pro použití v elektrických rozváděčích.

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje elektronické komponenty v průmyslovém prostředí. V pozadí je viditelný déšť.

Schéma elektrického systému zobrazuje různá spínací zařízení, propojovací prvky a elektrické obvody s vysvětlujícími štítky a grafickými znázorněními.

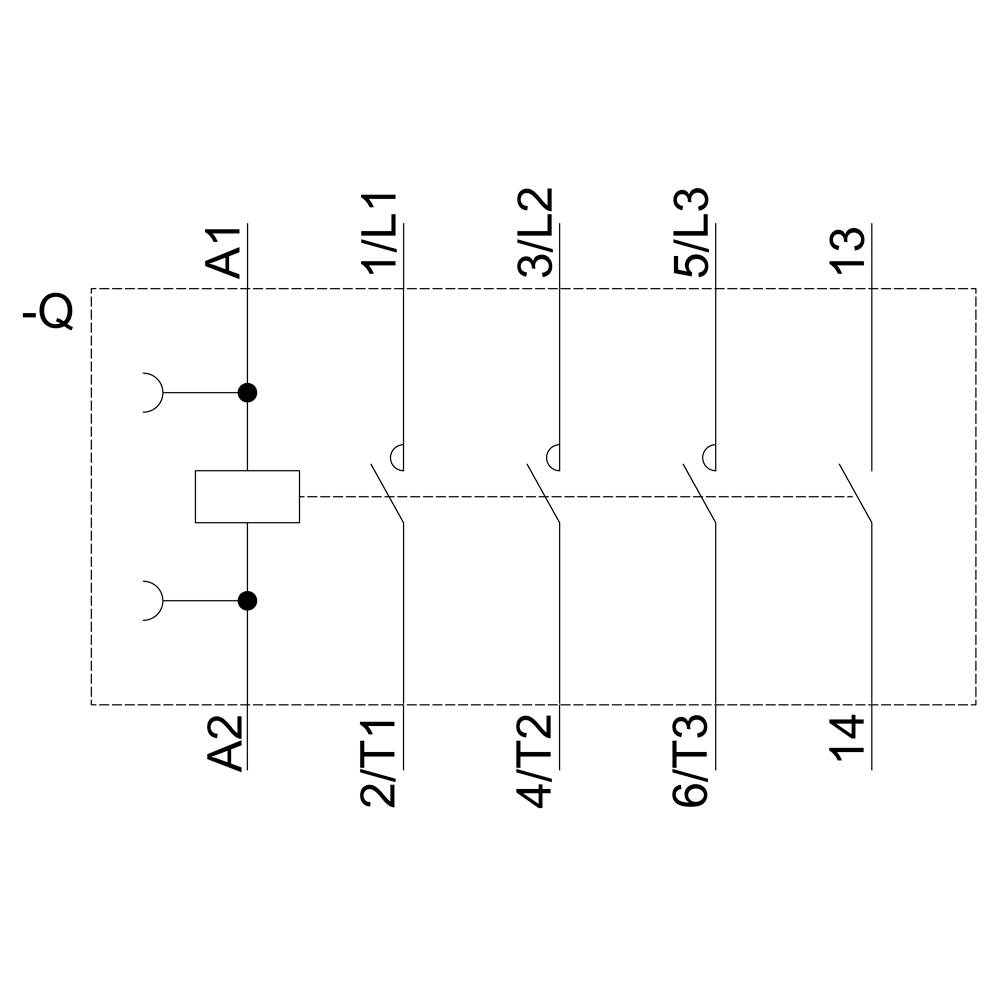

Schéma zapojení stykače: znázorňuje propojení a svorky elektrického obvodu. Hlavní svorky A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14.

Technický výkres elektrického spínacího zařízení. Zobrazuje přední, boční a pohled shora s přesnými rozměry v milimetrech.

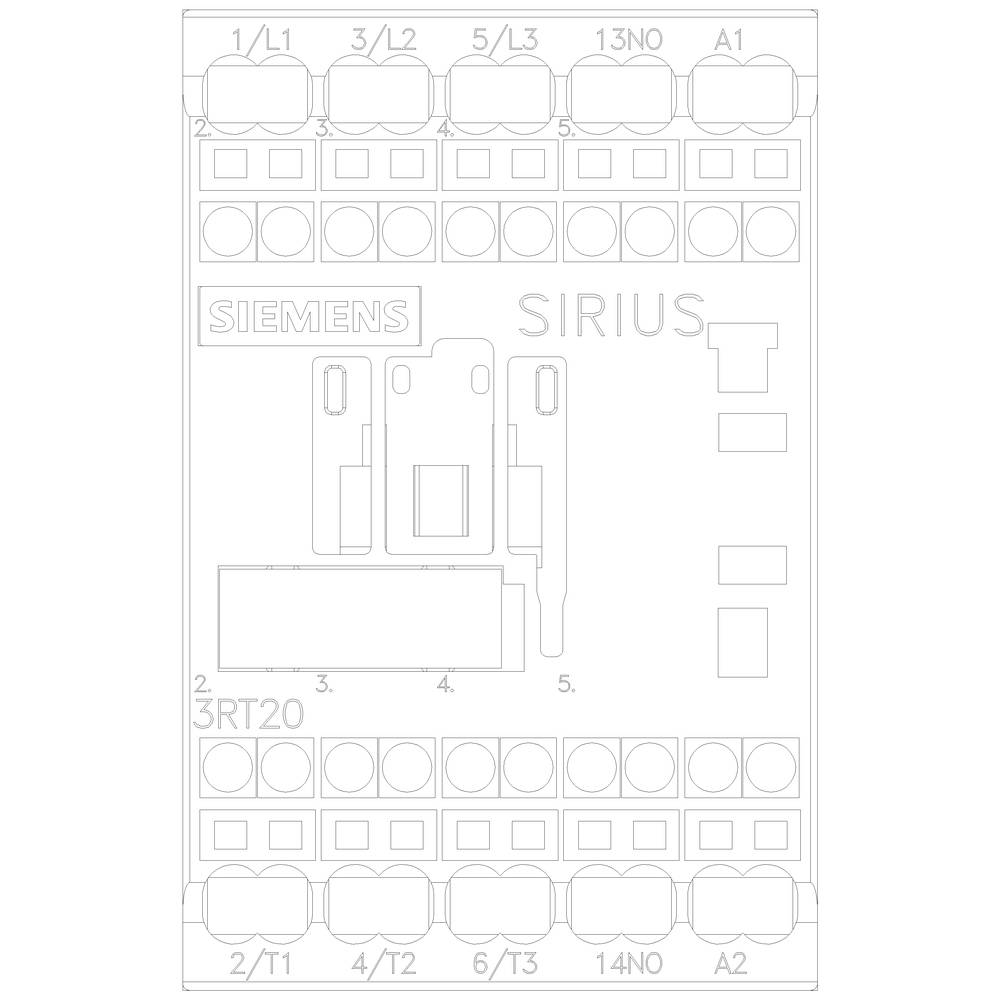

Schéma rozložení stykače Siemens SIRIUS 3RT20 zobrazuje připojovací svorky pro proudové a řídící vstupy.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

přípojka s pružinovým protitahem

Typ

3RT2015-2AB01

Datasheety: (PDF)

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 385,00 Kč / kus)

Kč

Už jen 1 Ks skladem!

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2015-2AB01

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 3 kW

: 3

: 1

: 7 A

: 18 A

: 24-24 V

: 24-24 V

: Spring clamp connection

: AC

: 6.5 A

: 3 kW

: 2.206

Ke stažení

List technických údajů

List technických údajů 1730353 Siemens 3RT2015-2AB01 stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1730353 Siemens 3RT2015-2AB01 stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 7 A, 3 kW / 400 V 1 S, AC 24 V, 50 / 60 Hz 3 póly, velikost S00 Pružinová spojka ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
