Siemens 3RT1364-6AR36 stykač 2 spínací kontakty, 2 rozpínací kontakty 110000 W 1000 V 1 ks

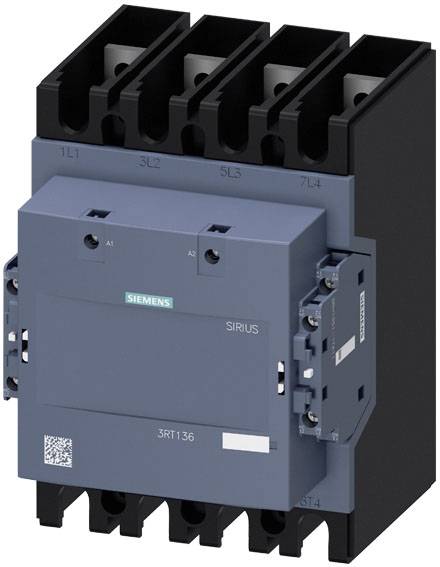

Elektrický stykač od Siemens, model SIRIUS 3RT136, zobrazený v technickém diagramu.

Ilustrační obrázek

Ilustrace znázorňuje čtyřpólové stykače a jejich příslušenství. Znázornění možností montáže pro připojovací a rozšiřující příslušenství.

Elektrický schéma zapojení s několika spínači a vodiči. Je patrné označení jako 1L1, 2T1, 4T2.

Technický výkres elektrického schématu s různými pohledy a rozměry součástky.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Jmenovité napětí

1000 V

Výkon

110000 W

Připojení

šroubovací

lištová přípojka

Datasheety: (PDF)

Doručení: Pá 24. 7.

65 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (45 470,25 Kč / kus)

45 470,25 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Počet spínacích kontaktů / na stykač / pro pomocné kontakty: 2
Počet spínacích kontaktů / hlavních kontaktů: 4
Počet spínacích kontaktů / pro pomocné kontakty: 2
Počet spínacích kontaktů / pro pomocné kontakty / montovatelná: 2
Počet spínacích kontaktů / pro pomocné kontakty / okamžité spínání: 2
Počet rozpínacích kontaktů / na stykač / pro pomocné kontakty: 2
Počet rozpínacích kontaktů / pro pomocné kontakty: 2
Počet rozpínacích kontaktů / pro pomocné kontakty / montovatelné: 2
Počet rozpínacích kontaktů / pro pomocné kontakty / okamžité spínání: 2
Provozní proud při AC-1 / při 400 v / při okolní teplotě 40 °C: 350 a
Provozní proud při AC-3 / při 400 v: 205 A.
Utahovací výkon magnetické cívky při DC: 190 W.
Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 1x (18... 14), 2x (18... Návrh 14)
Nadmořská výška / maximální výška umístění: 2000 m.
Sériové zapojení: Ano
Ochrana proti dotyku zepředu: Bezpečná při vertikálním kontaktu zepředu s rámovou svorkou/krytem
Izolační napětí hlavního proudu při stupni znečištění 3: 1000 V.
Kontakt se zrcátkem: Ano
Ochrana: Přední strana IP20 s krytem
Odolnost proti rázovému napětí hlavního obvodu: 8 kV
Rozšíření výrobku / pomocný spínač: Ano

Kategorie produktu: stykač

Typ: 3RT1364-6AR36

Konstrukční velikost: S10

Počet pólů: 4pólový

Typ kontaktu: 2 spínací kontakty
2 rozpínací kontakty

Jmenovité napětí: 1000 V

Řídicí napětí (min.): 250 V/AC
250 V/DC

Řídicí napětí (max.): 500 V/AC
500 V/DC

Rozsah řídicího napětí: 250, 250 - 500, 500 V/AC, V/DC

: 110000 W

Druh montáže: upevnění pomocí šroubů

Připojení: šroubovací
lištová přípojka

Reakční doba: 80 ms

Čas rozpadu: 60 ms

: IP00

Min. teplota: -40 °C

Max. teplota: +60 °C

Šířka: 140 mm

V: 196 mm

Hloubka: 153 mm

Rozm.: (š x v x h) 140 x 196 x 153 mm

Obsah: 1 ks

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 2863531 Siemens 3RT1364-6AR36 stykač 2 spínací kontakty, 2 rozpínací kontakty 110000 W 1000 V 1 ks

Popis

Ochrana, AC-1, 350 a/400 v/40 °C, S10, 4 pólů, AC/DC 250 - 500 v, 2S+2 NC, přípojná lišta/šroubové připojení jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
