Siemens 3RT1264-6AR36 vakuový stykač 3 spínací kontakty 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

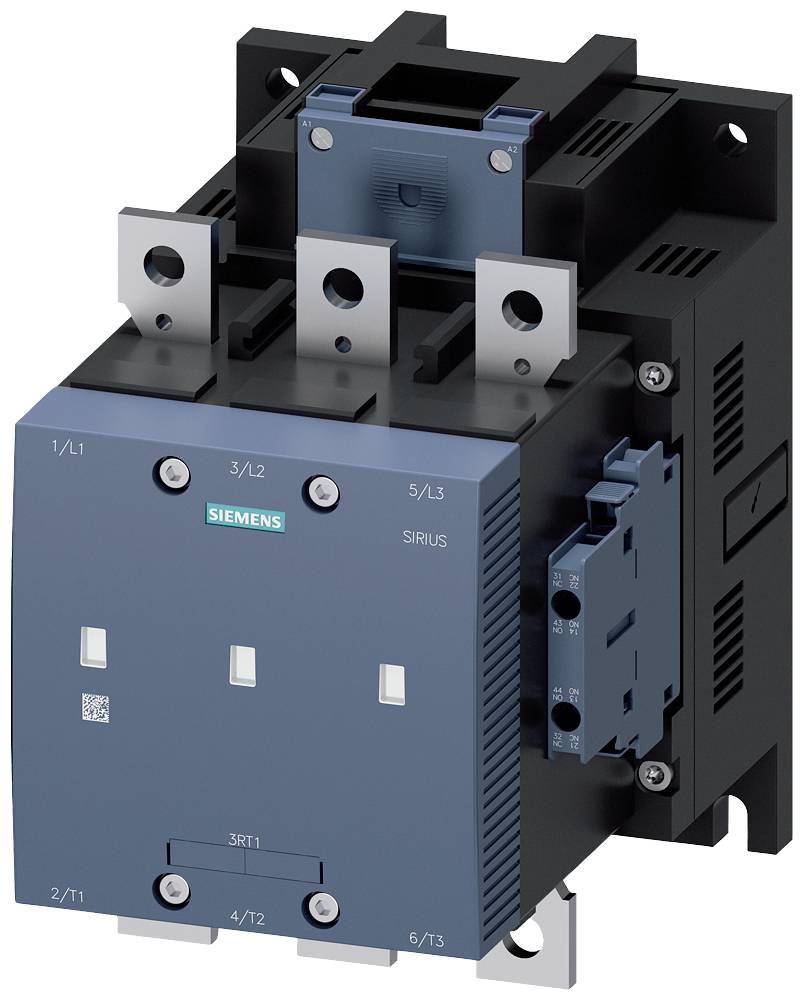

Elektrický stykač Siemens, série SIRIUS 3RT1, určený pro řízení motorů v průmyslovém rozvaděči.

Ilustrační obrázek

Elektrický rozvaděč s otevřenými dveřmi a viditelnými kabely na levé straně, průmyslové stroje za deštěm politým oknem.

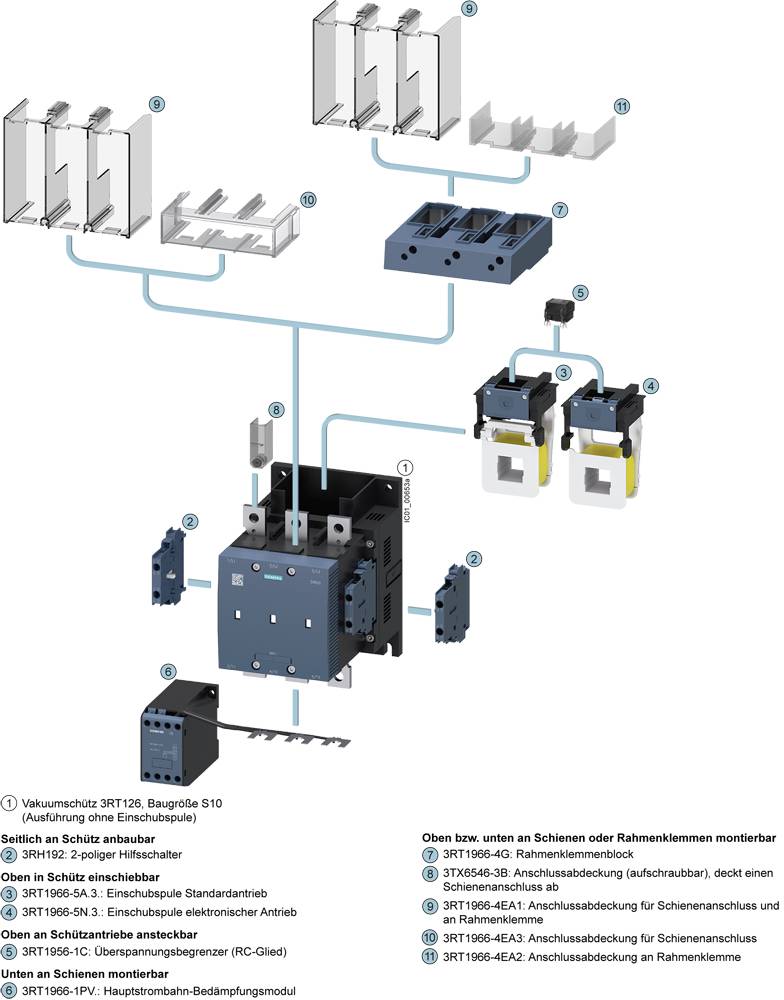

Výkres rozloženého systému zásahové techniky s popisy jednotlivých komponent: Hlavní řídicí jednotka, rozšiřující moduly, zapojení kabeláže.

Schéma elektrického zapojení elektromechanického relé se svorkami cívky A1 a A2 vlevo nahoře a kontaktními svorkami 1-44 vpravo.

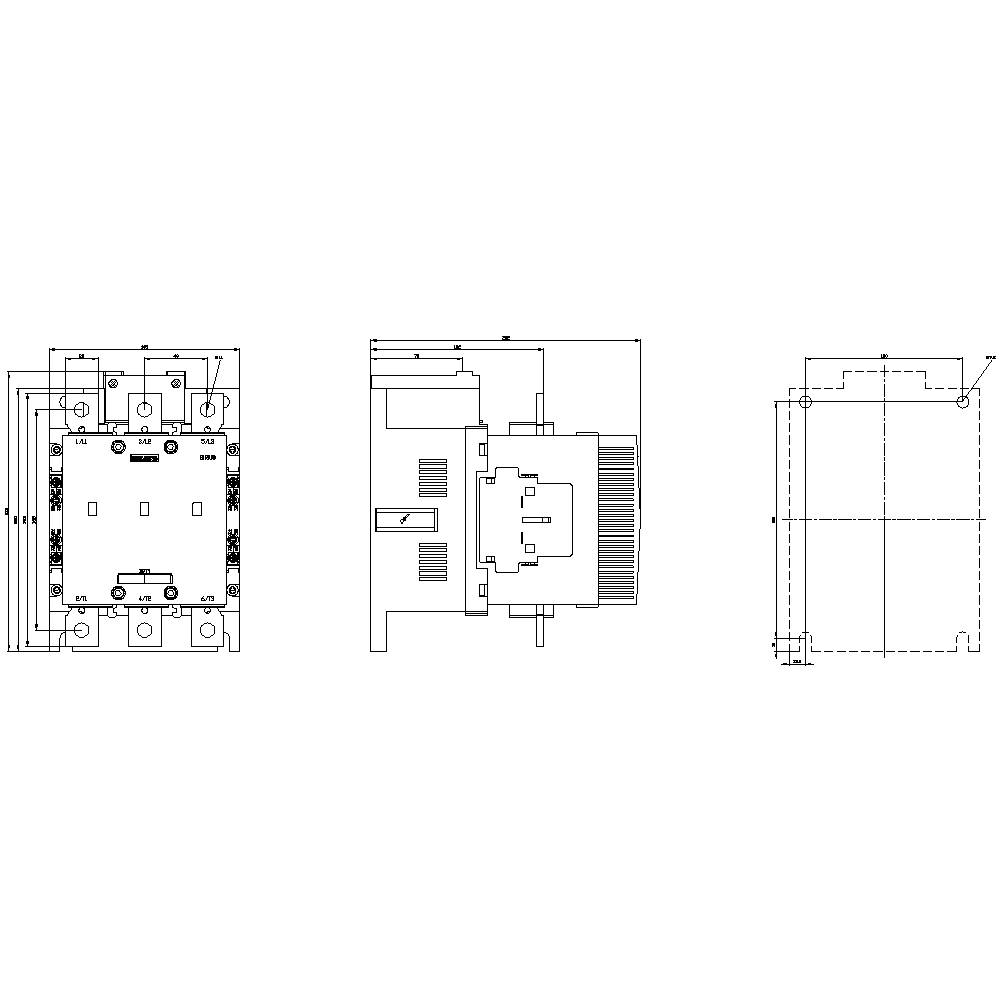

Výkres elektrické příslušenství s pohledem zpředu, z boku a shora, včetně podrobných technických rozměrů a připojení.

1/5

Ilustrační obrázek

Kategorie produktu

vakuový stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Připojení

lištová přípojka

Typ

3RT1264-6AR36

Datasheety: (PDF)

Doručení: Po 15. 2. 2027

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (33 466,94 Kč / kus)

33 896,69 Kč

33 466,94 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 240 mm²

Kategorie produktu: vakuový stykač

Typ: 3RT1264-6AR36

Konstrukční velikost: S10

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 225 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: upevnění pomocí šroubů

Připojení: lištová přípojka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 145 mm

V: 210 mm

Hloubka: 206 mm

Rozm.: (š x v x h) 145 x 210 x 206 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 110 kW

: 3

: 2

: 2

: 225 A

: 330 A

: Rail connection

: AC/DC

: 195 A

: 110 kW

: 110.3248125

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1746303 Siemens 3RT1264-6AR36 vakuový stykač 3 spínací kontakty 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746303 Siemens 3RT1264-6AR36 vakuový stykač 3 spínací kontakty 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Popis

Vakuová, AC-3 225 A, 110 kW / 400 V AC (50 - 60 Hz) / DC ovládání UC 440-480 V, pomocný kontakt 2 NO + 2 NC, 3pólový, velikosti S10, lišta přípojky: konvenční vakuová ochranné SIRIUS 3RT12 pro spínání motory. Vakuová stykače 3RT12 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Vakuová stykače se vyznačují se velmi vysoké spínací životnosti. Jsou proto obzvláště vhodné pro časté spínání v módu. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Které stykače nabízí pro každou aplikaci vhodnou připojení k ovládání (přímo nebo pomocí PLC). Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační pevně, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu. Mají široký rozsah napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro Hilfs a řídicí obvod je celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
