Siemens 3RT1076-2AT36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Třípólový elektrický výkonový spínač s modrým krytem a stříbrnými svorkami, vhodný pro průmyslové řízení.

Ilustrační obrázek

Pohled do továrny s řídicím systémem strojů. Vlevo rozvaděč s kabely a spínači, vpravo průmyslový stroj za mokrým sklem.

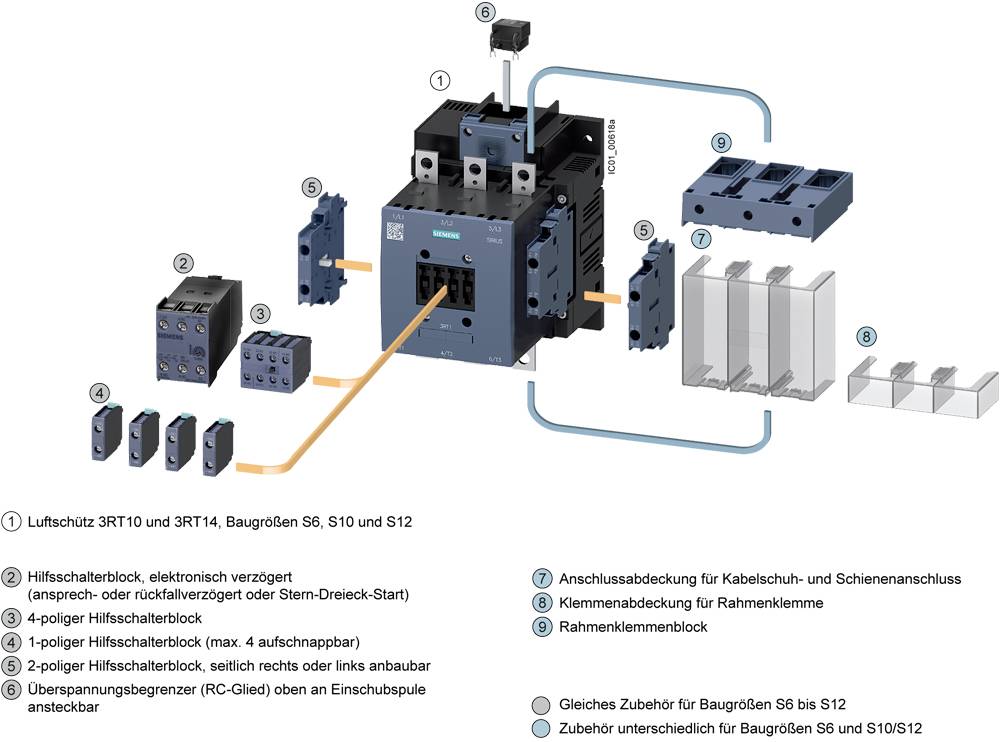

Zobrazení protiletadlového systému 3RT10 a 3RT14, velikostí S6, S10 a S12, včetně příslušenství a elektrických připojovacích komponentů.

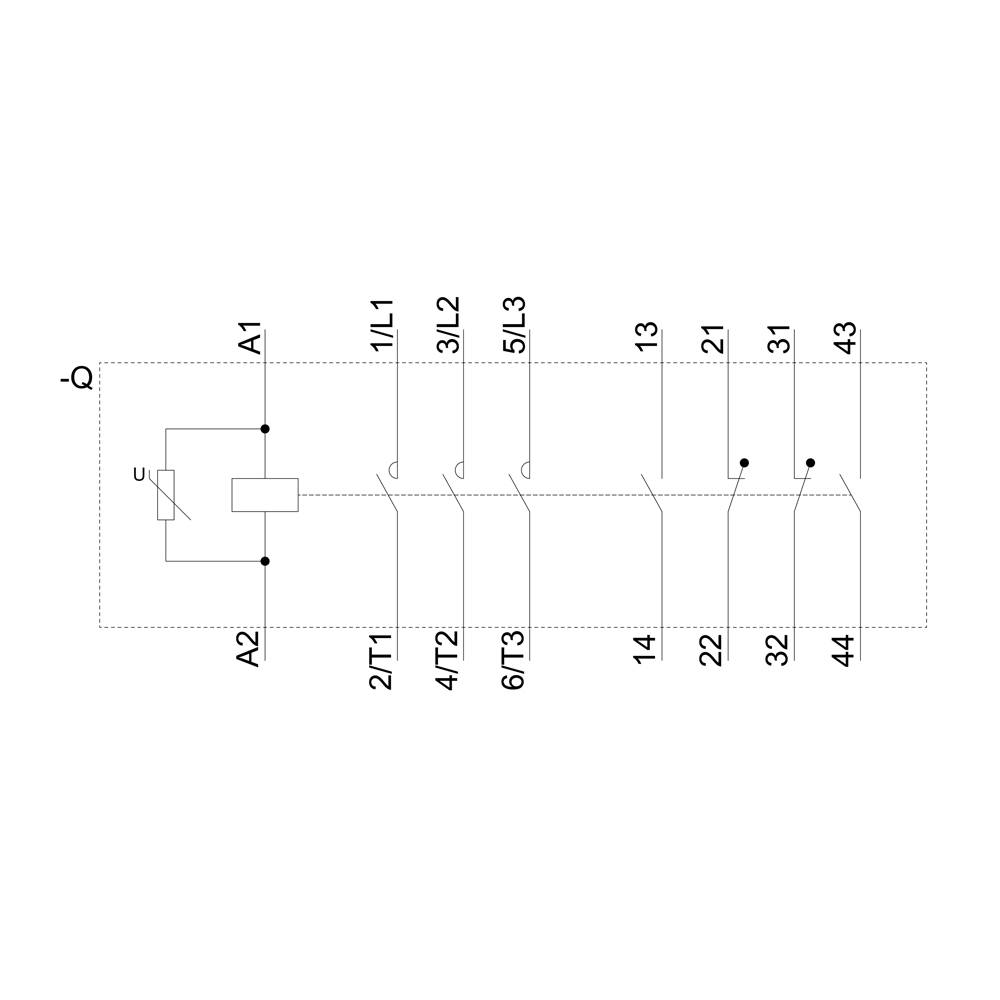

'Schéma zapojení ochrany: Fáze L1, L2, L3 propojené s T1, T2, T3 přes kontakty 1L1, 3L2, 5L3 a 2T1, 4T2, 6T3. Řídicí obvody A1, A2.'

Technický výkres elektronického zařízení s několika pohledy: Pohled zepředu zobrazuje přípojky, boční pohled ukazuje tvar pouzdra, řezový pohled odhaluje vnitřní strukturu.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Připojení

lištová přípojka

Typ

3RT1076-2AT36

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (83 336,48 Kč / kus)

83 336,48 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 240 mm²

Kategorie produktu: stykač

Typ: 3RT1076-2AT36

Konstrukční velikost: S12

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 500 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: upevnění pomocí šroubů

Připojení: lištová přípojka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 160 mm

V: 214 mm

Hloubka: 225 mm

Rozm.: (š x v x h) 160 x 214 x 225 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 250 kW

: 3

: 2

: 2

: 500 A

: 610 A

: Rail connection

: AC/DC

: 430 A

: 250 kW

: 294.1995

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1704807 Siemens 3RT1076-2AT36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704807 Siemens 3RT1076-2AT36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana, AC-3, 250 kW / 400 V AC (50... 60 Hz) / DC ovládání UC 575 - 600 V pomocné kontakty 2 NO + 2 NC, 3pólový, velikosti S12 lišta přípojky: konvenční Federzuganschlusstechnik ochrana výkonu SIRIUS 3RT1 pro spínání motory. Které stykače 3RT1 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Které stykače nabízí pro každou aplikaci vhodnou připojení k ovládání (přímo nebo pomocí PLC). Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační pevně, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu. Můžete s AC nebo DC stisknout, některé varianty mají široký rozsah napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro Hilfs a řídicí obvod je celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
