Siemens 3RT1075-2AS36 stykač 3 spínací kontakty 1000 V/AC 1 ks

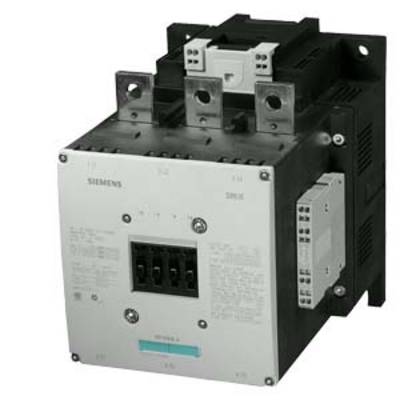

Elektrický výkonový spínač s několika svorkami a pákami, používaný v průmyslových aplikacích pro řízení elektrických obvodů.

Ilustrační obrázek

Pohled na průmyslové řízení stroje a pračku za deštěm politým oknem. Technologie a čištění v průmyslu.

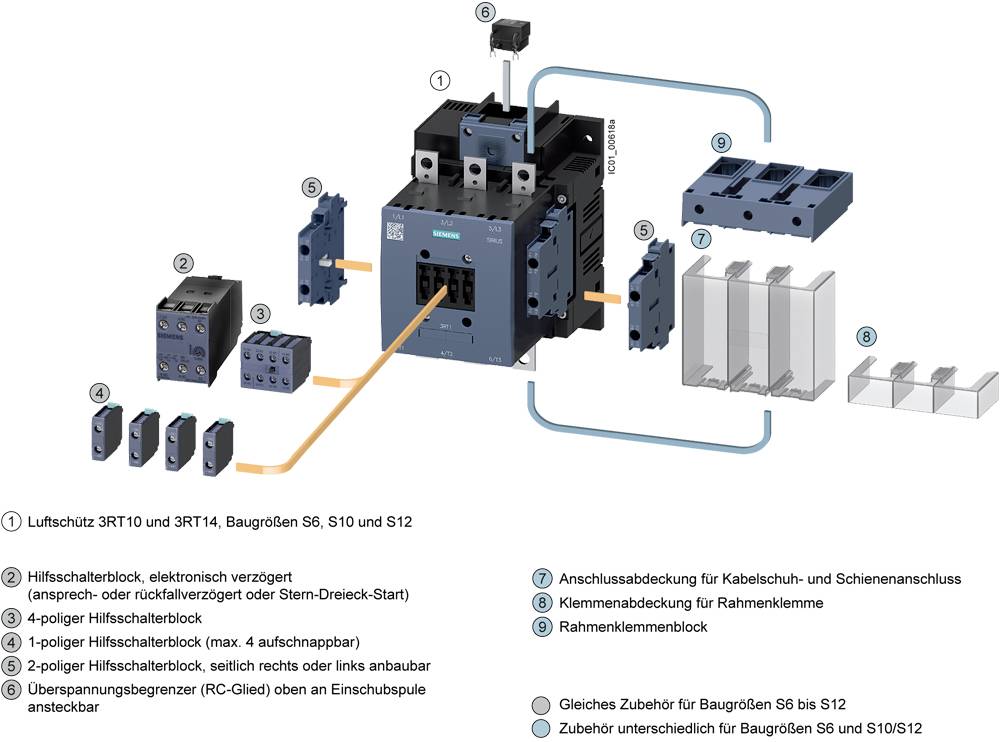

Diagram řídicího systému s příslušenstvím a přípojkami ve velikostech S6 až S12. Obsahuje pomocné spínací bloky a kryty svorek.

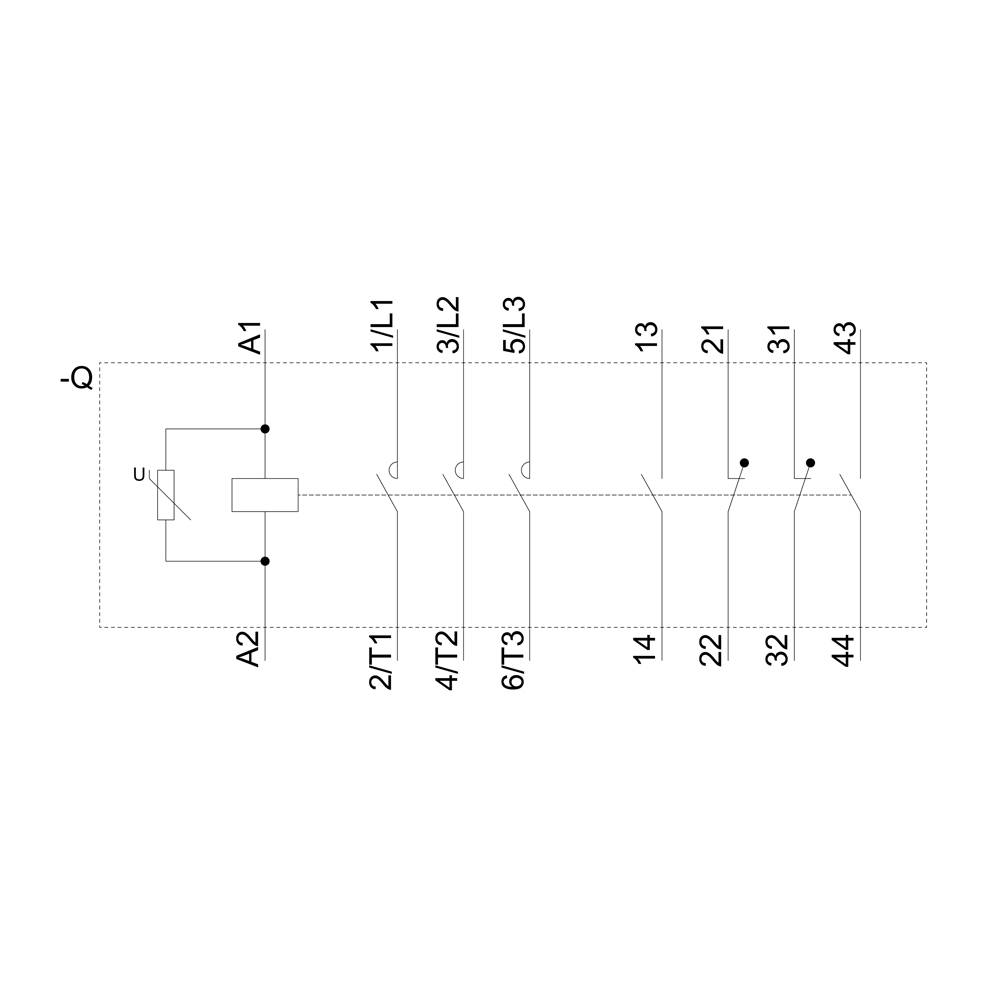

Schéma elektrického obvodu s označeními A1, A2 a svorkami 1L1, 3L2, 5L3, T1, T2, T3.

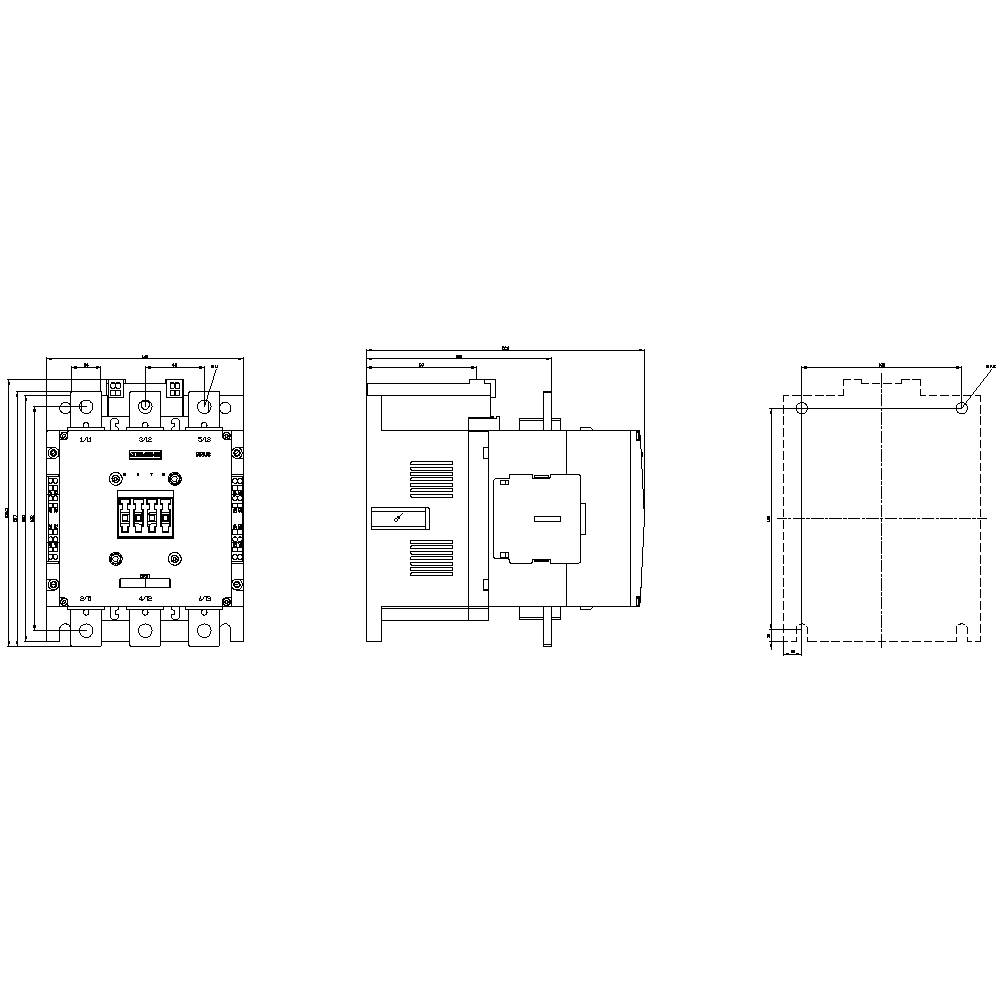

Technický výkres elektrického spínače, zobrazující pohled zepředu, z boku a shora s detailními přípojkami.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Připojení

lištová přípojka

Typ

3RT1075-2AS36

Datasheety: (PDF)

51 Ks

Prodej a doprava:

Počet

Celková cena (69 255,00 Kč / kus)

Kč

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 240 mm²

Kategorie produktu: stykač

Typ: 3RT1075-2AS36

Konstrukční velikost: S12

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Druh montáže: upevnění pomocí šroubů

Připojení: lištová přípojka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 160 mm

V: 214 mm

Hloubka: 225 mm

Rozm.: (š x v x h) 160 x 214 x 225 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 200 kW

: 3

: 2

: 2

: 400 A

: 430 A

: Rail connection

: AC/DC

: 350 A

: 200 kW

: 220.649625

Ke stažení

List technických údajů

List technických údajů 1746249 Siemens 3RT1075-2AS36 stykač 3 spínací kontakty 1000 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746249 Siemens 3RT1075-2AS36 stykač 3 spínací kontakty 1000 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 400 A, 200 kW / 400 V AC (50 - 60 Hz) / DC ovládání UC 500-550 V pomocné kontakty 2 NO + 2 NC, 3pólový, velikosti S12 lišta přípojky: konvenční pružinová spojka ochrana výkonu SIRIUS 3RT1 pro spínání motory. Které stykače 3RT1 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Které stykače nabízí pro každou aplikaci vhodnou připojení k ovládání (přímo nebo pomocí PLC). Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační pevně, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu. Můžete s AC nebo DC stisknout, některé varianty mají široký rozsah napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro Hilfs a řídicí obvod je celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
