Siemens 3RT1066-2AS36 stykač 3 spínací kontakty 1000 V/AC 1 ks

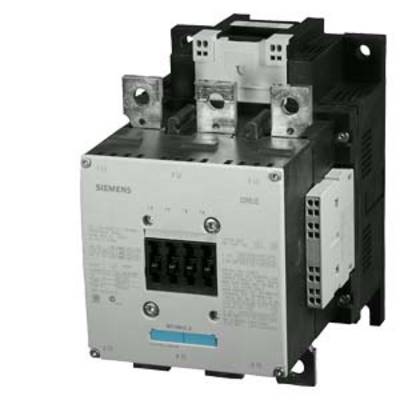

Elektrický stykač Siemens s několika připojovacími svorkami, používaný pro řízení vysokoproudových aplikací v průmyslových zařízeních.

Ilustrační obrázek

'Otevřená elektrická rozvodná skříň s elektronickými komponenty vlevo; vpravo je pohled skrz okno pokryté dešťovými kapkami na stroj.'

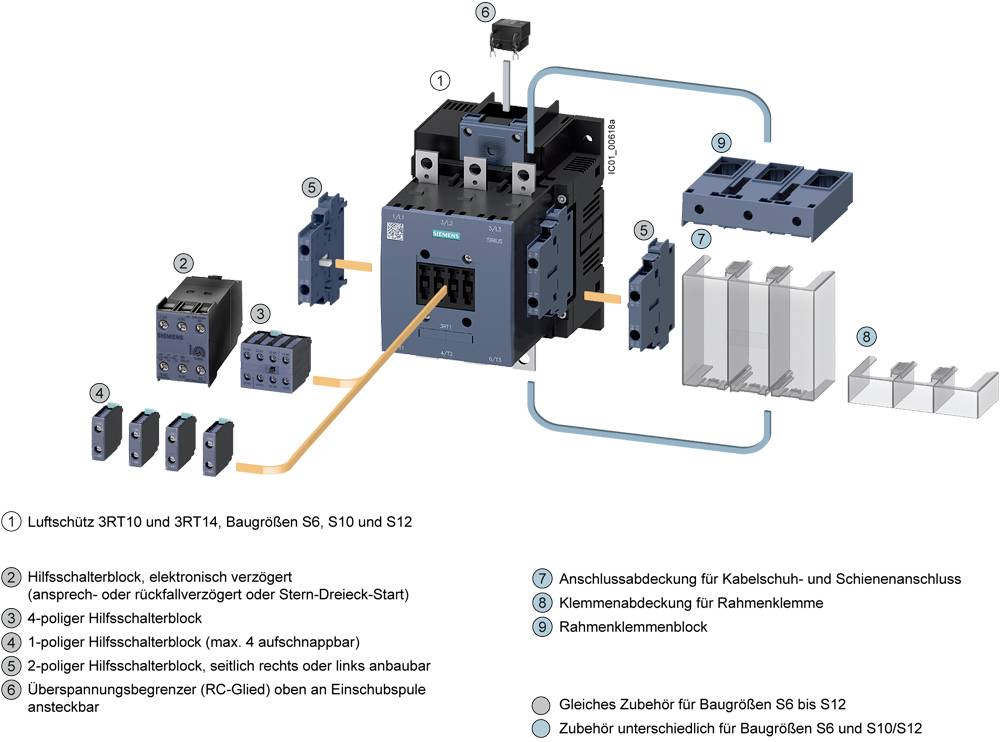

Znázornění ochranného spínače vzduchu 3RT10 a 3RT14 s příslušenstvím. Hlavní komponenty a jejich připojovací možnosti jsou označeny.

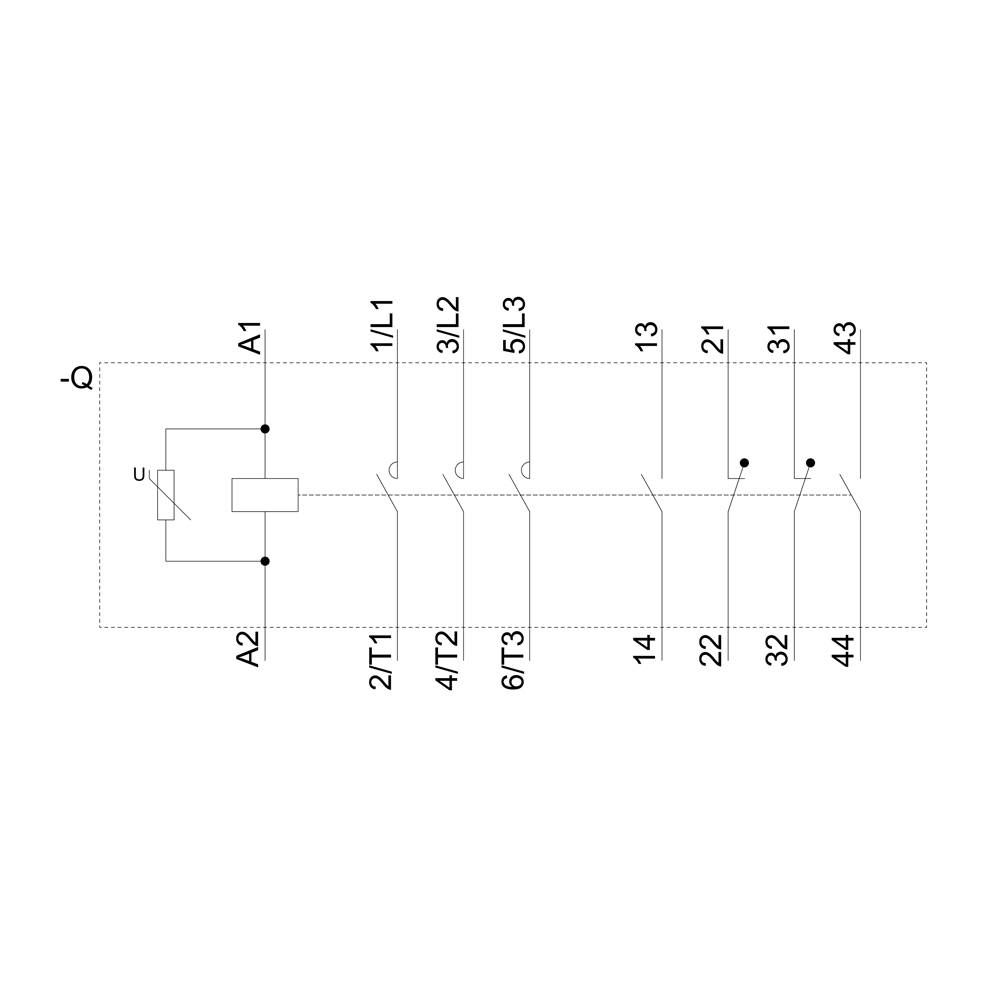

Schéma zapojení pro spínač s přípojkami A1, A2, 1L1, 3L2, 5L3, T1, T2, T3 a kontaktními místy 13, 14, 21, 22, 31, 32, 43, 44.

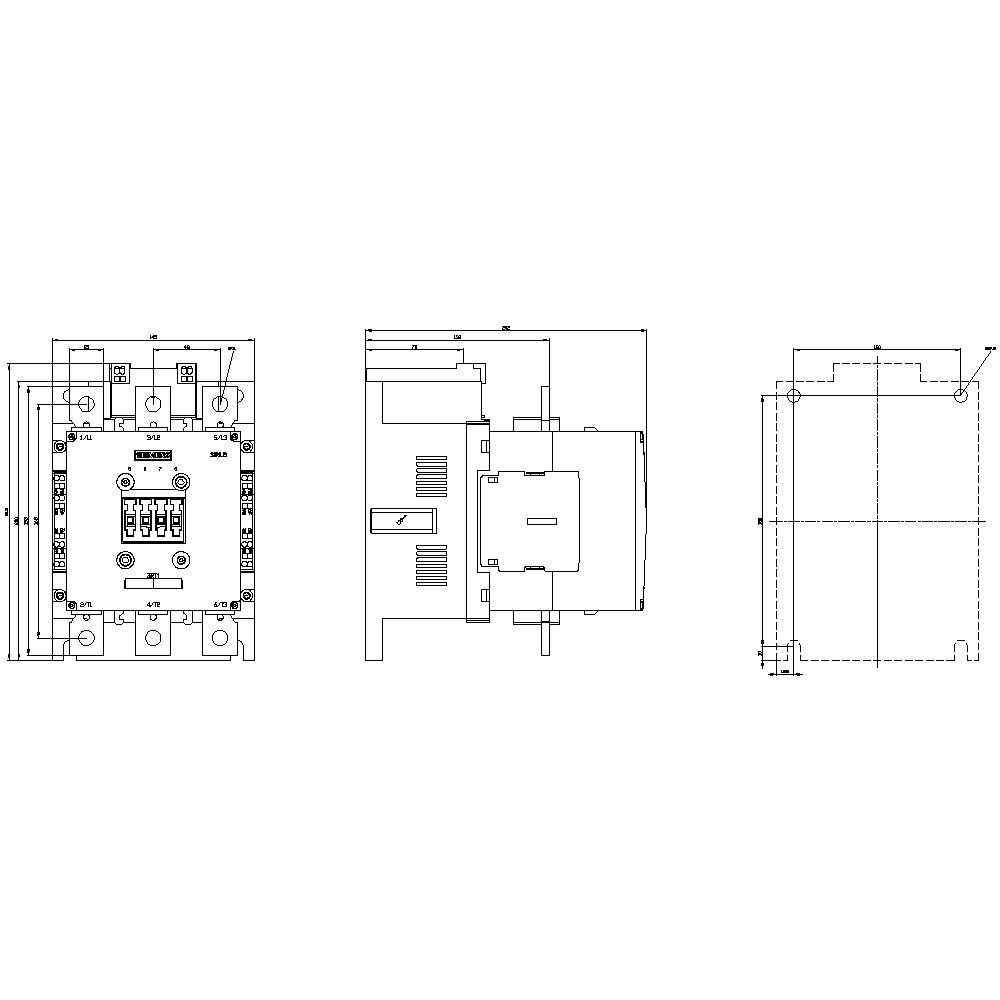

Technický výkres elektrického spínače s předním, bočním a horním pohledem; zobrazuje rozměry a detaily připojení.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Připojení

lištová přípojka

Typ

3RT1066-2AS36

Datasheety: (PDF)

96 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (55 985,00 Kč / kus)

Kč

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 240 mm²

Kategorie produktu: stykač

Typ: 3RT1066-2AS36

Konstrukční velikost: S10

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Druh montáže: upevnění pomocí šroubů

Připojení: lištová přípojka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 145 mm

V: 210 mm

Hloubka: 202 mm

Rozm.: (š x v x h) 145 x 210 x 202 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 160 kW

: 3

: 2

: 2

: 300 A

: 330 A

: Rail connection

: AC/DC

: 280 A

: 160 kW

: 183.8746875

Ke stažení

List technických údajů

List technických údajů 1746203 Siemens 3RT1066-2AS36 stykač 3 spínací kontakty 1000 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746203 Siemens 3RT1066-2AS36 stykač 3 spínací kontakty 1000 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 300 A, 160 kW / 400 V AC (50 - 60 Hz) / DC ovládání UC 500-550 V pomocné kontakty 2 NO + 2 NC, 3pólový, velikosti S10 lišta přípojky: konvenční pružinová spojka ochrana výkonu SIRIUS 3RT1 pro spínání motory. Které stykače 3RT1 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Které stykače nabízí pro každou aplikaci vhodnou připojení k ovládání (přímo nebo pomocí PLC). Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační pevně, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu. Můžete s AC nebo DC stisknout, některé varianty mají široký rozsah napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro Hilfs a řídicí obvod je celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
