Siemens 3RT1065-6AF36 stykač 3 spínací kontakty 132 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Siemensův stykač, elektromagnetické spínací zařízení používané k řízení elektrických zátěží.

Ilustrační obrázek

Elektrický rozvaděč otevřený, ukazující vnitřní zapojení vedle okna s kapkami deště.

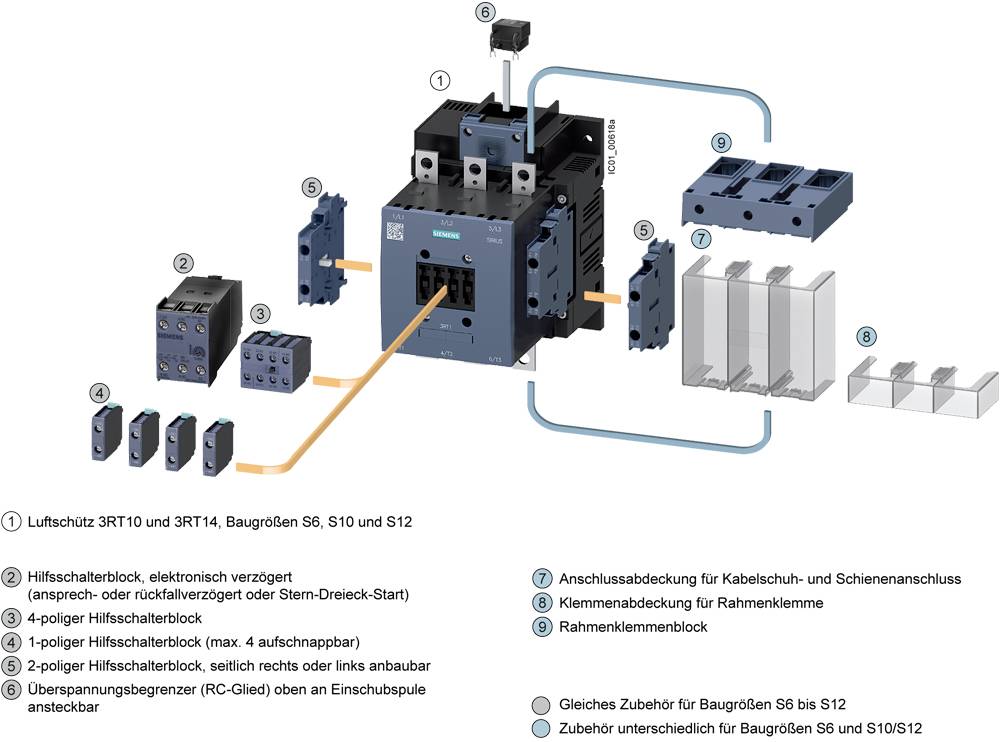

Rozváděč s protiprašnou ochranou zobrazující moduly 3RT10 a 3RT14, velikosti S6, S10, S12. Včetně příslušenství, krytu svorek a připojení sběrnice.

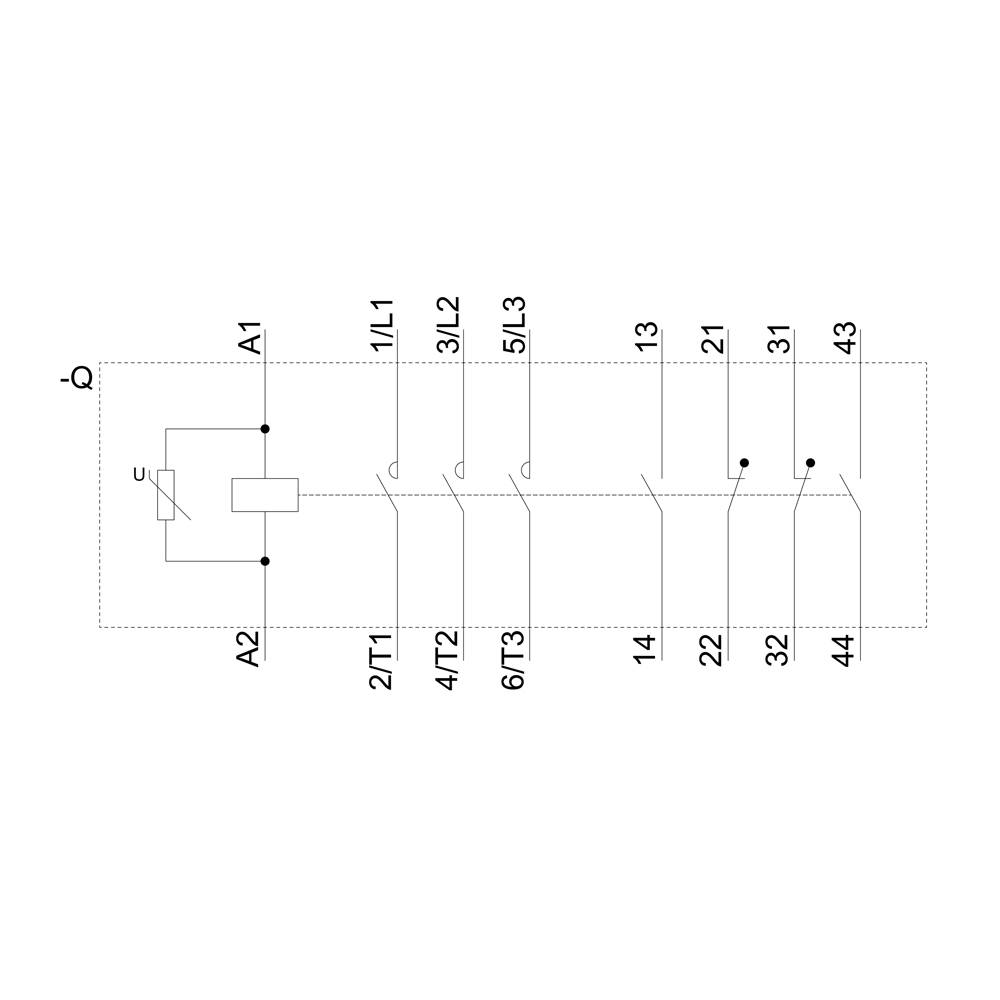

Schéma zapojení stykače s svorkami: A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22, 31, 32, 43, 44.

Technický výkres elektrického stykače s pohledem zepředu, z boku a shora. Zobrazuje detailní pohled na svorky a komponenty.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Výkon

132 kW

Připojení

lištová přípojka

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (43 855,37 Kč / kus)

43 855,37 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 240 mm²

Kategorie produktu: stykač

Typ: 3RT1065-6AF36

Konstrukční velikost: S10

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 265 A

: 132 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: upevnění pomocí šroubů

Připojení: lištová přípojka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 145 mm

V: 210 mm

Hloubka: 202 mm

Rozm.: (š x v x h) 145 x 210 x 202 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 132 kW

: 3

: 2

: 2

: 265 A

: 330 A

: 110-127 V

: 110-127 V

: 110-127 V

: Rail connection

: AC/DC

: 230 A

: 132 kW

: 147.1

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1744987 Siemens 3RT1065-6AF36 stykač 3 spínací kontakty 132 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744987 Siemens 3RT1065-6AF36 stykač 3 spínací kontakty 132 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana výkonu, AC-3 265 A, 132 kW / 400 V AC (50 - 60 Hz) / DC ovládání UC 110-127 V pomocné kontakty 2 NO + 2 NC, 3pólový, velikosti S10 lišta přípojky: konvenční šroubové připojení ochrana výkonu SIRIUS 3RT1 pro spínání motory. Které stykače 3RT1 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Které stykače nabízí pro každou aplikaci vhodnou připojení k ovládání (přímo nebo pomocí PLC). Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační pevně, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu. Můžete s AC nebo DC stisknout, některé varianty mají široký rozsah napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro Hilfs a řídicí obvod je celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
