Siemens 3RT1064-6AV36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

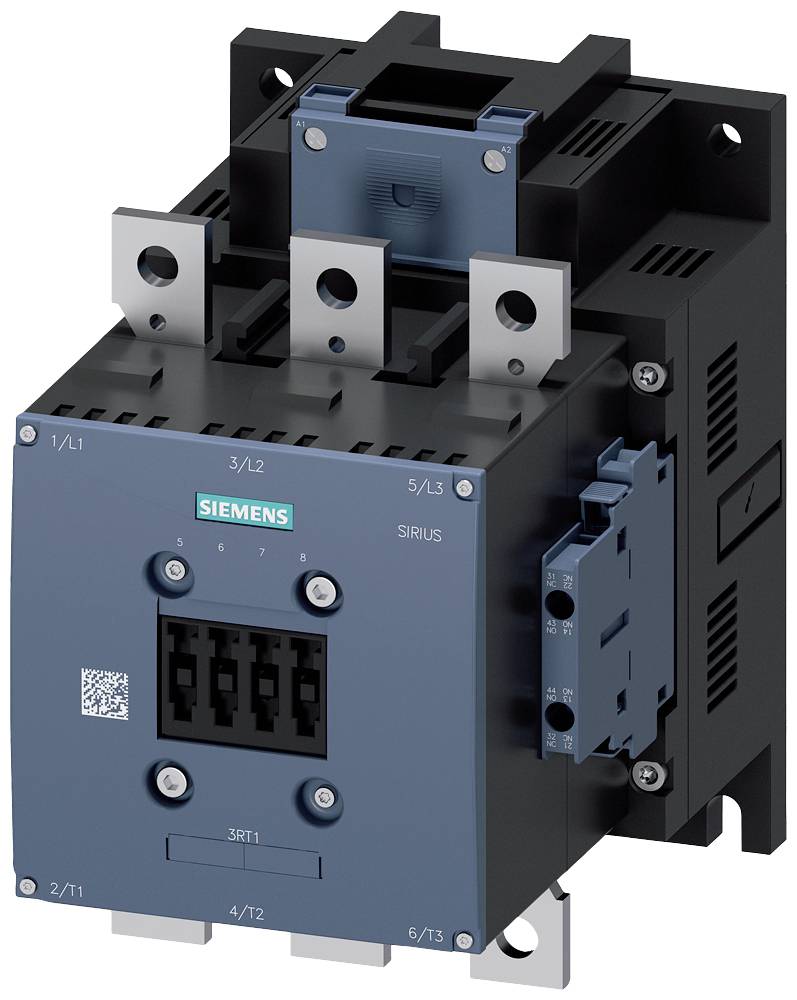

Průmyslové elektrokonktaktní zařízení označené štítkem 'Siemens'. Kryt s kovovými kontakty a přípojkami pro elektrické kabely.

Ilustrační obrázek

Obrázek zobrazuje otevřenou rozvodnou skříň s několika kabely a spínači. V pozadí je vidět mokré skleněné okno.

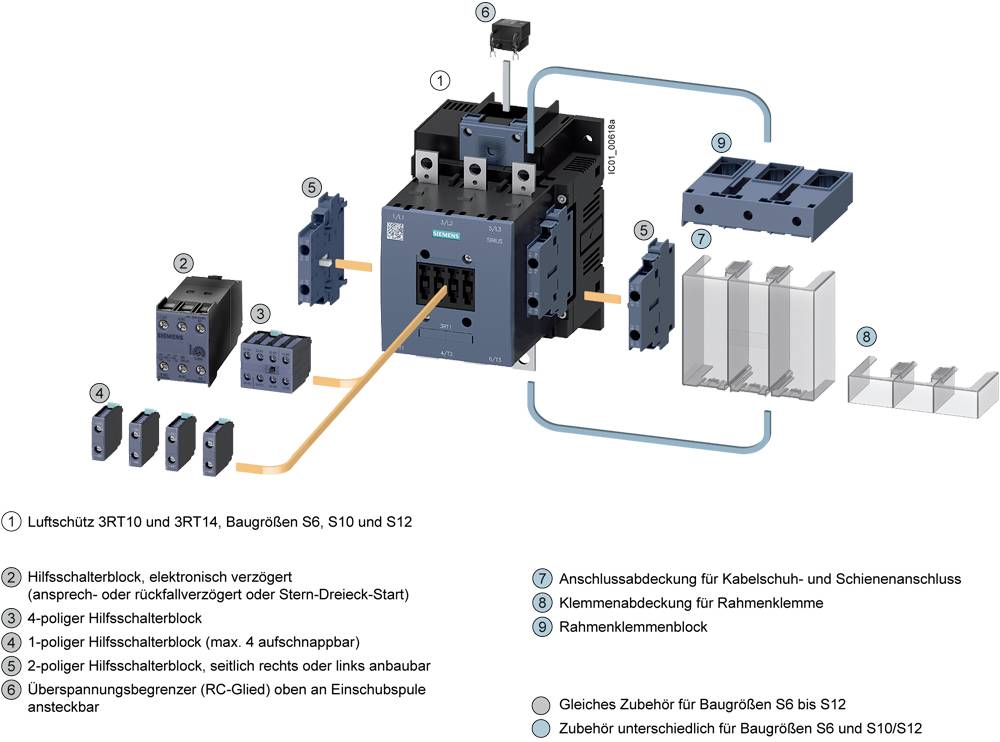

Přehled příslušenství pro spínače velikostí S6 až S12, zobrazující různé komponenty jako pomocné spínače, kryty a elektronický modul.

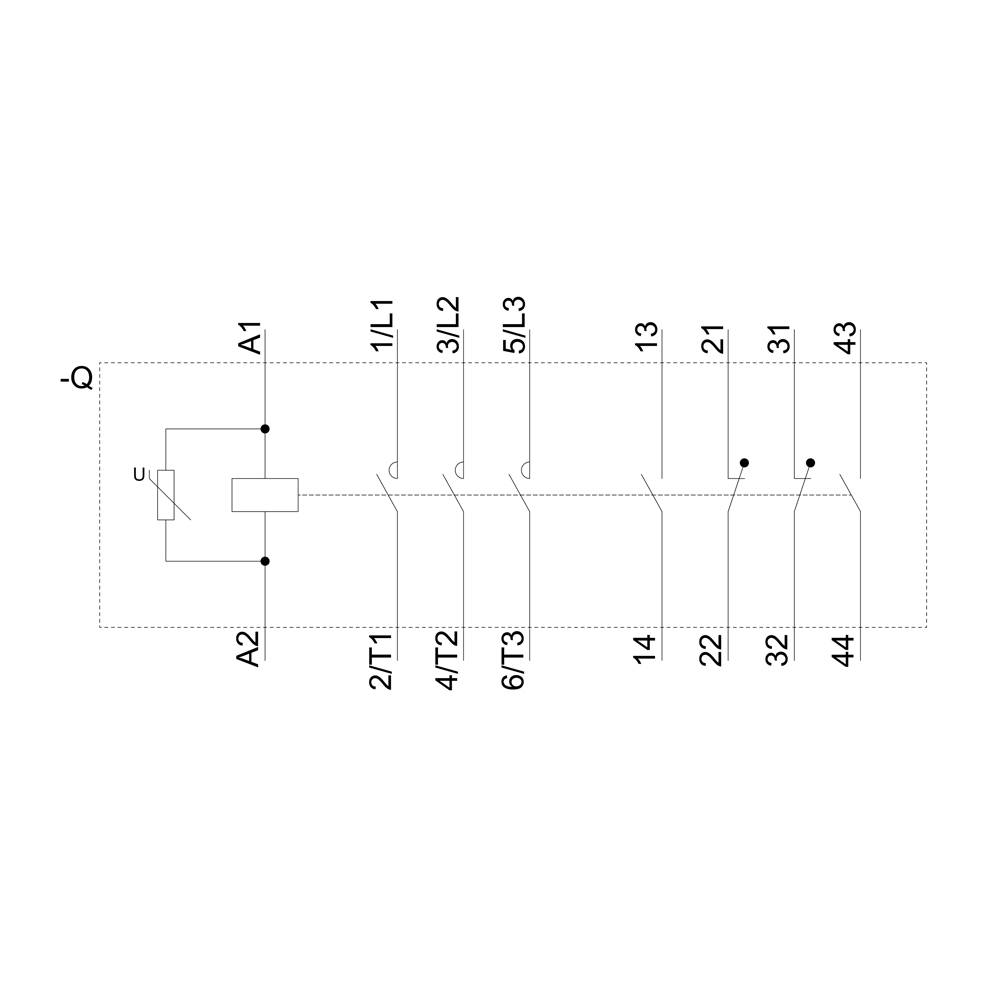

'Obrázek ukazuje elektrické schéma s připojovacími body označenými jako A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3 a 6/T3.'

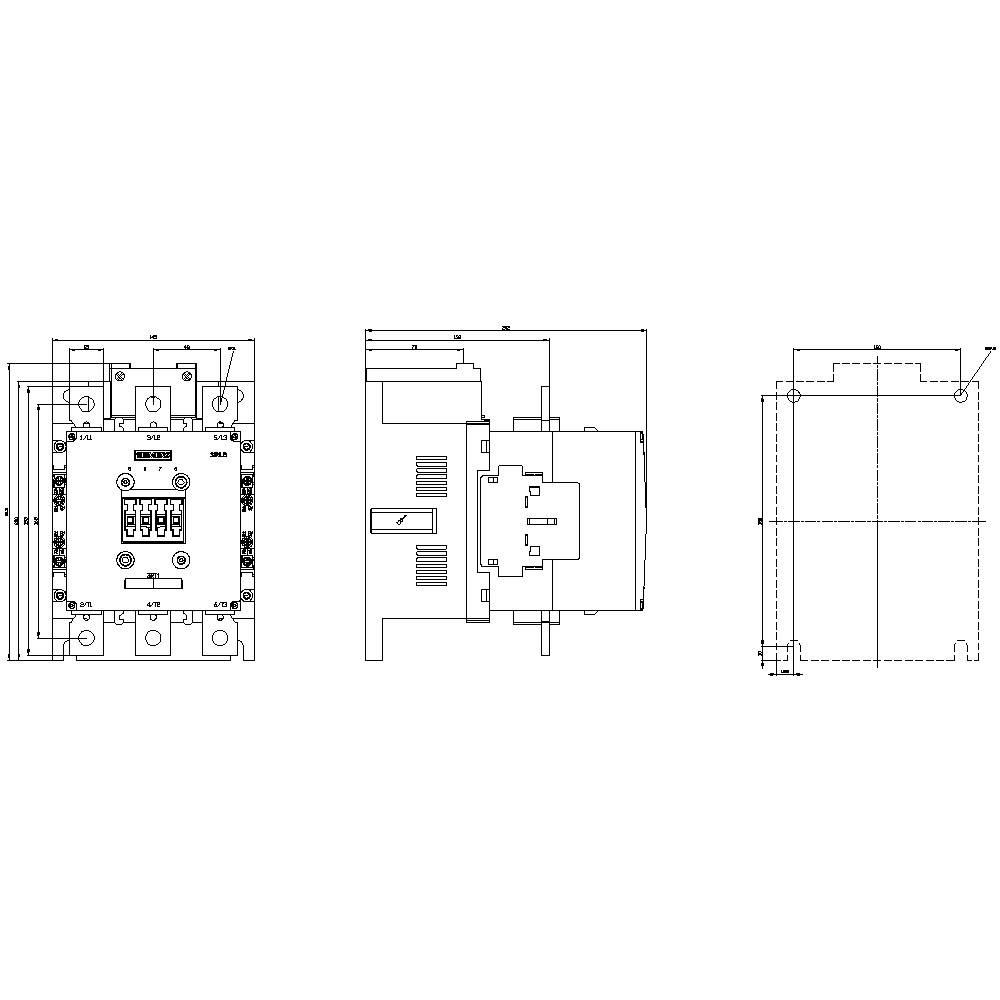

Elektrický výkres schématu zapojení s čelním, bočním a pohledem shora elektrického spínacího zařízení, zobrazující kontakty a připojovací svorky.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Připojení

lištová přípojka

Typ

3RT1064-6AV36

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (27 533,06 Kč / kus)

27 533,06 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 240 mm²

Kategorie produktu: stykač

Typ: 3RT1064-6AV36

Konstrukční velikost: S10

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 2 spínací kontakty

Jmenovité napětí: 1000 V/AC

Řídicí napětí (min.): 380 V/AC

Řídicí napětí (max.): 420 V/AC

Rozsah řídicího napětí: 380 - 420 V/AC

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 225 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: upevnění pomocí šroubů

Připojení: lištová přípojka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 145 mm

V: 210 mm

Hloubka: 202 mm

Rozm.: (š x v x h) 145 x 210 x 202 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 110 kW

: 3

: 2

: 2

: 225 A

: 275 A

: Rail connection

: AC/DC

: 195 A

: 110 kW

: 110.3248125

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1744963 Siemens 3RT1064-6AV36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744963 Siemens 3RT1064-6AV36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana výkonu, AC-3 225 A, 110 kW / 400 V AC (50 - 60 Hz) / DC ovládání UC 380-420 V pomocné kontakty 2 NO + 2 NC, 3pólový, velikosti S10 lišta přípojky: konvenční šroubové připojení ochrana výkonu SIRIUS 3RT1 pro spínání motory. Které stykače 3RT1 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Které stykače nabízí pro každou aplikaci vhodnou připojení k ovládání (přímo nebo pomocí PLC). Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační pevně, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu. Můžete s AC nebo DC stisknout, některé varianty mají široký rozsah napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro Hilfs a řídicí obvod je celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
