Siemens 3RT1054-2AS36 stykač 3 spínací kontakty 1000 V/AC 1 ks

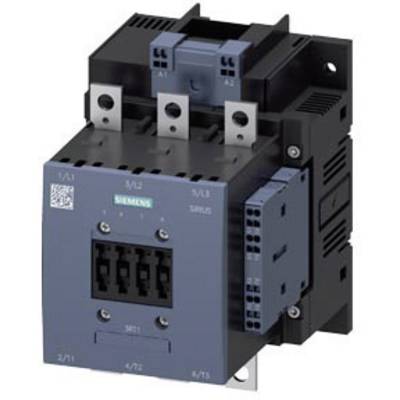

Siemensova stykač s modrou a černou povrchovou úpravou skříně a popisky, vhodný pro průmyslové elektrické spínací procesy.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň odhaluje komplexní kabeláž a komponenty. Venku prší a kapky dopadají na okno průmyslové haly.

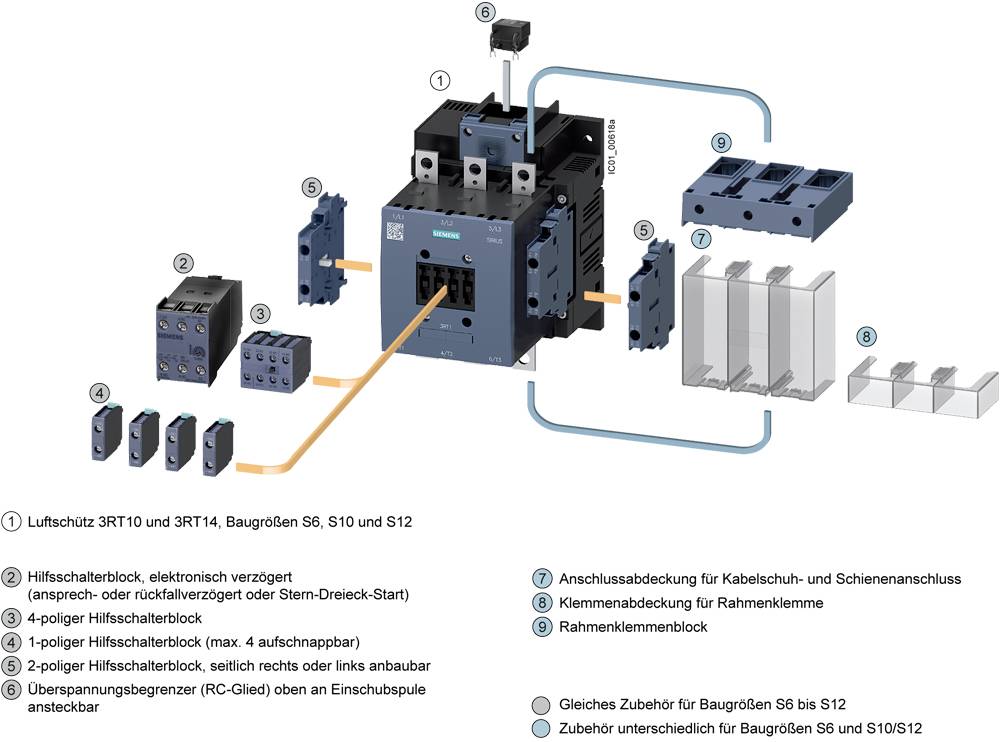

Grafika protileteckého systému s příslušenstvím a funkcemi. Zobrazuje různé přípojky, pomocné spínače a příslušenství pro velikosti S6 až S12.

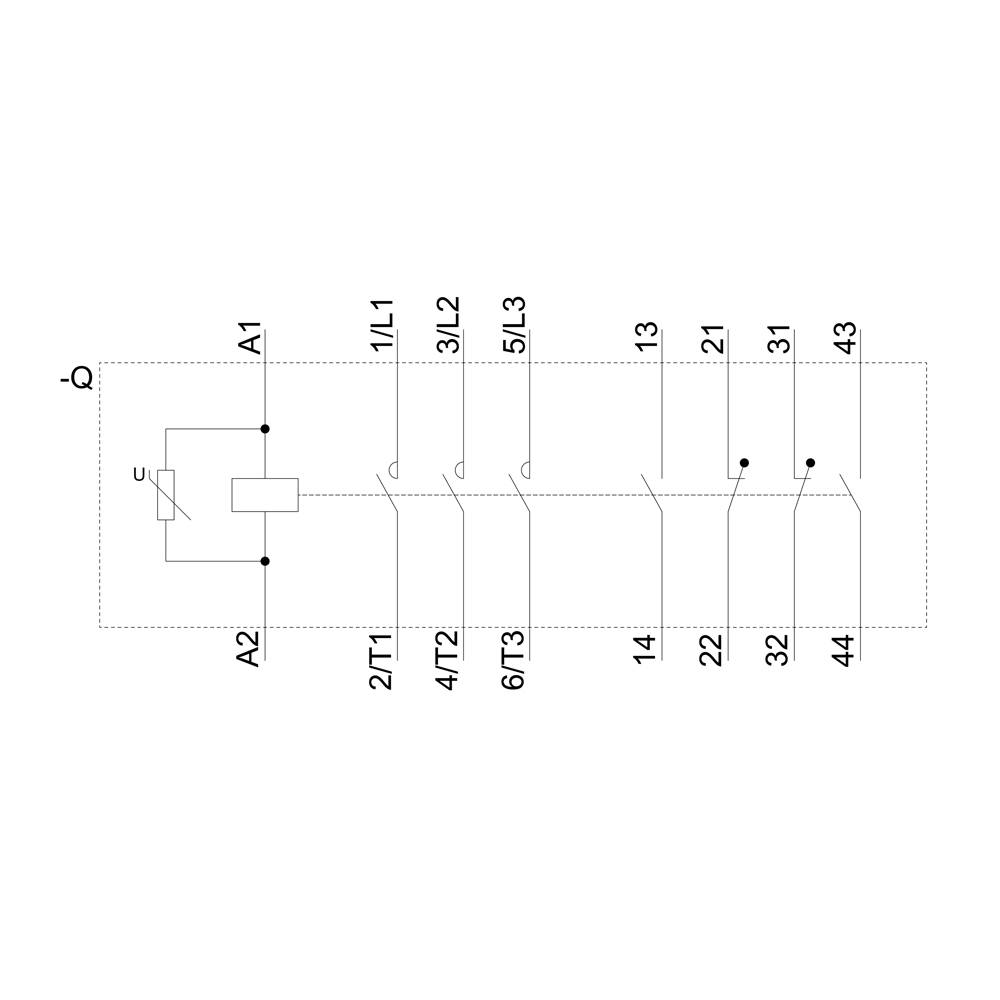

Schéma zapojení relé: Znázorňuje svorky A1, A2 a několik číslovaných kontaktů (1L/1, 3L/3, 5L/5 atd.) pro ovládání řídicího elektrického obvodu.

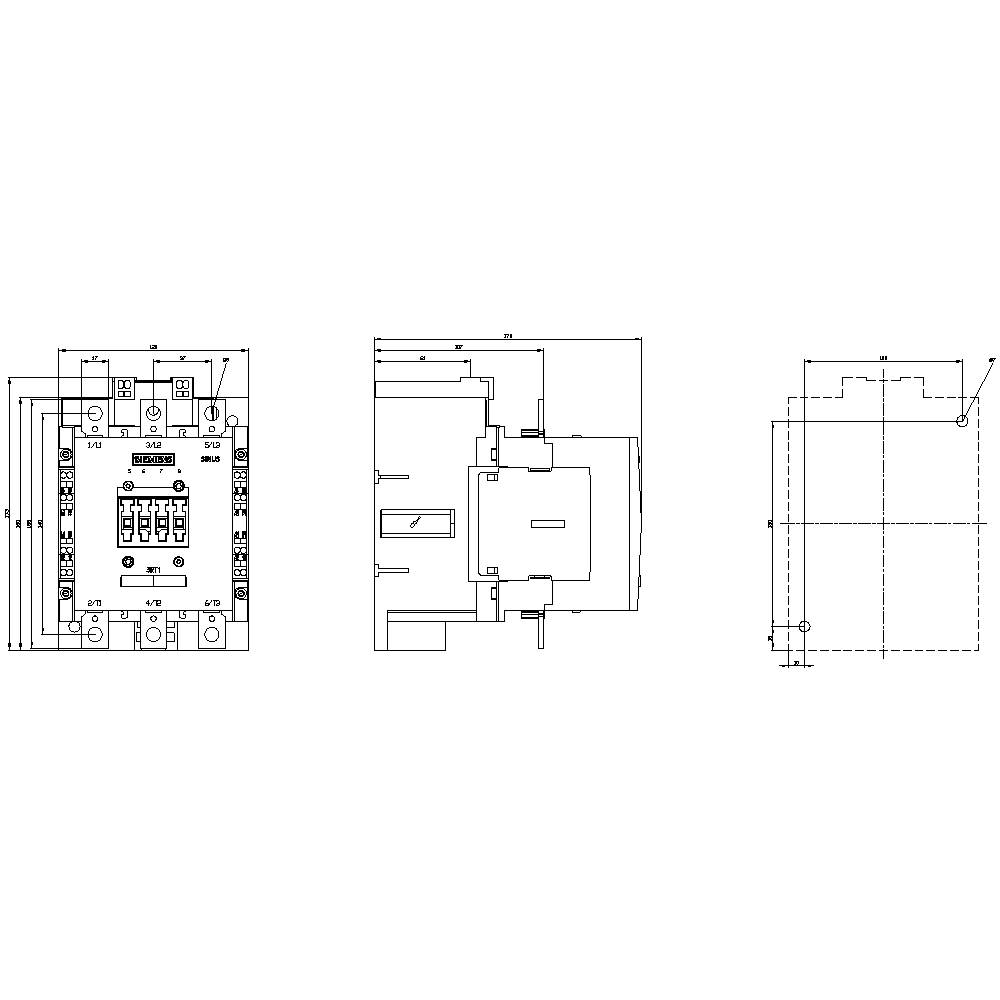

Technický výkres elektrického spínače. Zobrazuje přední, boční a horní pohled s detailními rozměry.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Připojení

lištová přípojka

Typ

3RT1054-2AS36

Datasheety: (PDF)

Doručení: Po 3. 8.

40 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (19 245,00 Kč / kus)

19 245,00 Kč

Včetně DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Ochrana 55 kW / 400 V/AC-3 AC/DC ovládání UC 500-550V pomocné kontakty 2NO+ 2NC

Dodatečné informace:

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 120 mm²

Kategorie produktu: stykač

Typ: 3RT1054-2AS36

Konstrukční velikost: S6

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Druh montáže: upevnění pomocí šroubů

Připojení: lištová přípojka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 120 mm

V: 172 mm

Hloubka: 170 mm

Rozm.: (š x v x h) 120 x 172 x 170 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 55 kW

: 3

: 2

: 2

: 115 A

: 160 A

: Rail connection

: AC/DC

: 97 A

: 55 kW

: 73.549875

Ke stažení

List technických údajů

List technických údajů 1699217 Siemens 3RT1054-2AS36 stykač 3 spínací kontakty 1000 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1699217 Siemens 3RT1054-2AS36 stykač 3 spínací kontakty 1000 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 115 A, 55 kW / 400 V AC (50 - 60 Hz) / DC ovládání UC 500-550 V pomocné kontakty 2 NO + 2 NC, 3pólový, velikosti S6 lišta přípojky: konvenční pružinová spojka ochrana výkonu SIRIUS 3RT1 pro spínání motory. Které stykače 3RT1 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Které stykače nabízí pro každou aplikaci vhodnou připojení k ovládání (přímo nebo pomocí PLC). Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační pevně, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu. Můžete s AC nebo DC stisknout, některé varianty mají široký rozsah napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro Hilfs a řídicí obvod je celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
