Siemens 3RP2576-2NM20 3RP25762NM20 časové relé, 3 - 60 s, 1 ks

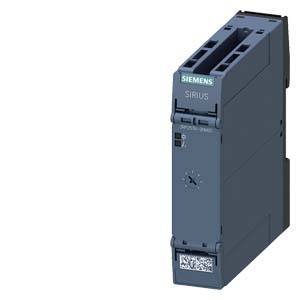

Spínací přístroj Siemens SIRIUS, válcovitého tvaru, tmavě šedé barvy, s otočným přepínačem a číslem modelu 3RK1 903-0AB04.

Ilustrační obrázek

Rozvaděč s různými elektrickými zařízeními a kabeláží, včetně pojistek, relé a řídicích prvků. Nahoře vpravo signální světlo.

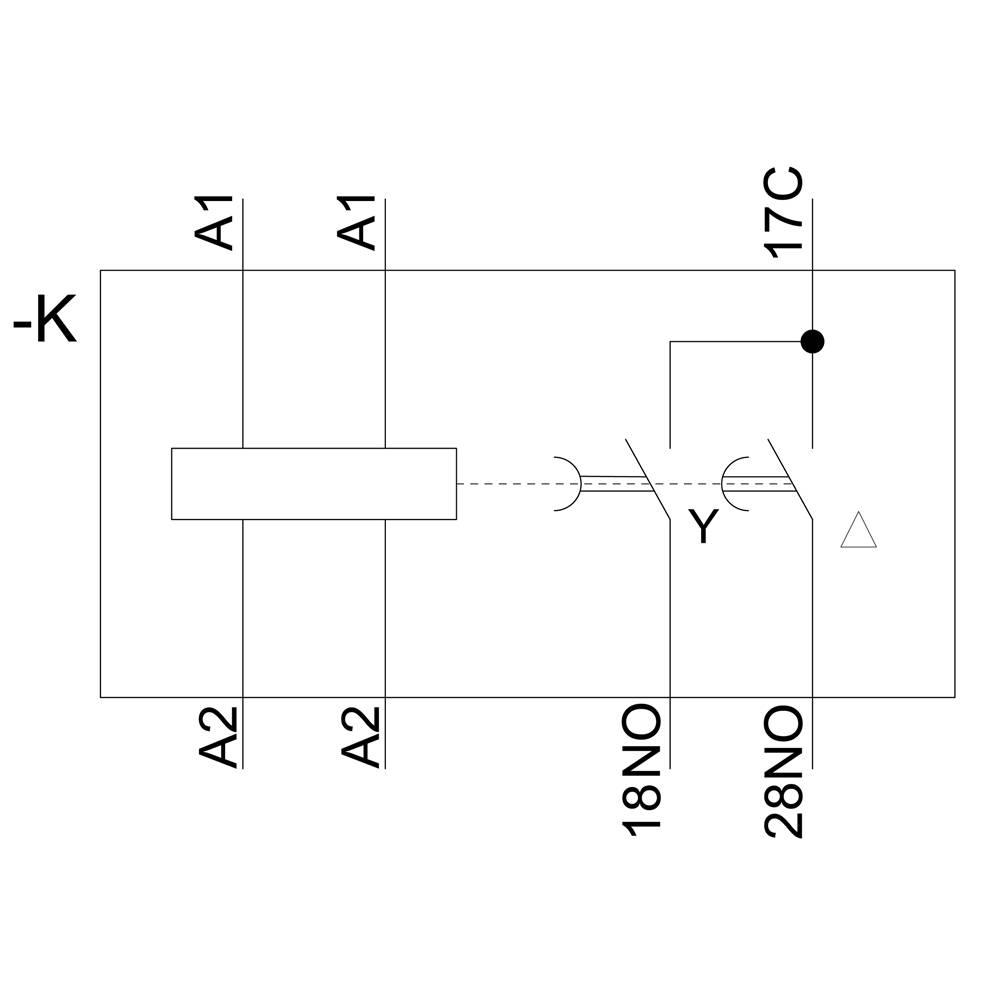

Schéma zapojení relé: Obdélníkový symbol relé se dvěma svorkami A1, A2 vlevo. Dvojité linie vpravo s kontakty 18NO a 28NO.

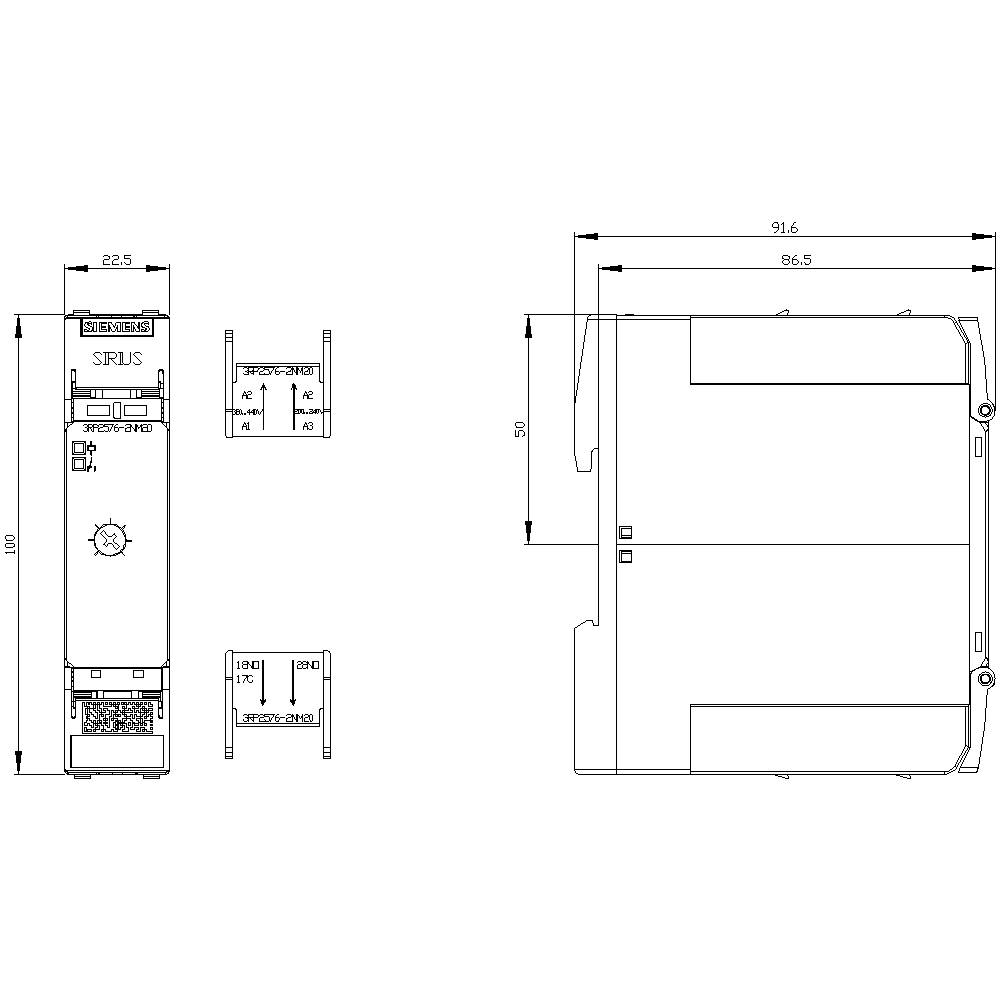

Technický výkres spínacího zařízení s pohledem zepředu a z boku. Rozměry a komponenty jsou zobrazeny podrobně.

1/4

Ilustrační obrázek

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

časové relé hvězda-trojúhelník

Min. provozní napětí

200 V

Provozní napětí max.

240 V

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 962,81 Kč / kus)

2 962,81 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: časové relé

Typ: 3RP2576-2NM20

Provedení: multifunkční

Připojení: přípojka s pružinovým protitahem

Funkce: časové relé hvězda-trojúhelník

Min. provozní napětí: 200 V

Provozní napětí max.: 240 V

Provozní napětí: 200 - 240 V

Typ kontaktu: 1 spínací kontakt

Časový rozsah (min.): 3 s

Časový rozsah (max.): 60 s

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 22.5 mm

V: 100 mm

Hloubka: 90 mm

Rozm.: (š x v x h) 22.5 x 100 x 90 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 22.5

: 100 mm

: 90 mm

: NE

: ANO

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: ANO

: NE

: NE

: NE

: Spring clamp connection

: 0

: 1

: 0

: 0

: 1

: 0

: NE

: NE

: ANO

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1746054 Siemens 3RP2576-2NM20 3RP25762NM20 časové relé, 3 - 60 s, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746054 Siemens 3RP2576-2NM20 3RP25762NM20 časové relé, 3 - 60 s, 1 ks

Popis

Časové relé s funkce hvězda/trojúhelník 1S zpožděný 1S okamžité 1 časový rozsah, 3 - 60 s 200-240 V AC a AC 380-440 V s LED, pružinová spojka () Push-In časové relé SIRIUS 3RP25, funkce hvězda/trojúhelník, pro cílené rozběh motorů v obvod hvězda-trojúhelník. Široká oblast použití díky širokému spektru funkce na co nejmenším prostoru. Použitelný po celém světě díky mezinárodní následujícím aprobacím a široký rozsah napětí. Inovativní koncepce pouzdro v průmyslovém provedení nabízí označené klapky, odnímatelný připojovací svorky a mnoho dalšího. Dodat lze jako jednotlivé nebo multifunkční časové relé s polovodičový výstup nebo jako elektromechanické relé s a bez určeny vždy s různými připojení. Časové relé 3RP25 uvolnění osvědčená konstrukční řady 3RP15. SIRIUS relé - programem pro všechny případy.
