Siemens 3RP2574-2NM20 3RP25742NM20 časové relé, 1 - 20 s, 1 ks

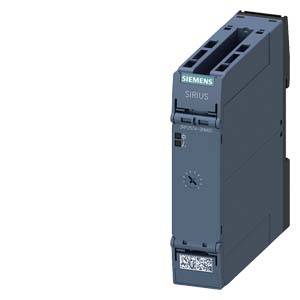

Šedé řídicí zařízení Siemens Sirius, umístěné vertikálně, s názvem produktu viditelným nahoře. Slouží k řízení průmyslových procesů.

Ilustrační obrázek

Otevřená rozváděčová skříň s různými elektrickými komponenty a barevnými vodiči zobrazuje vnitřní zapojení a řídicí moduly.

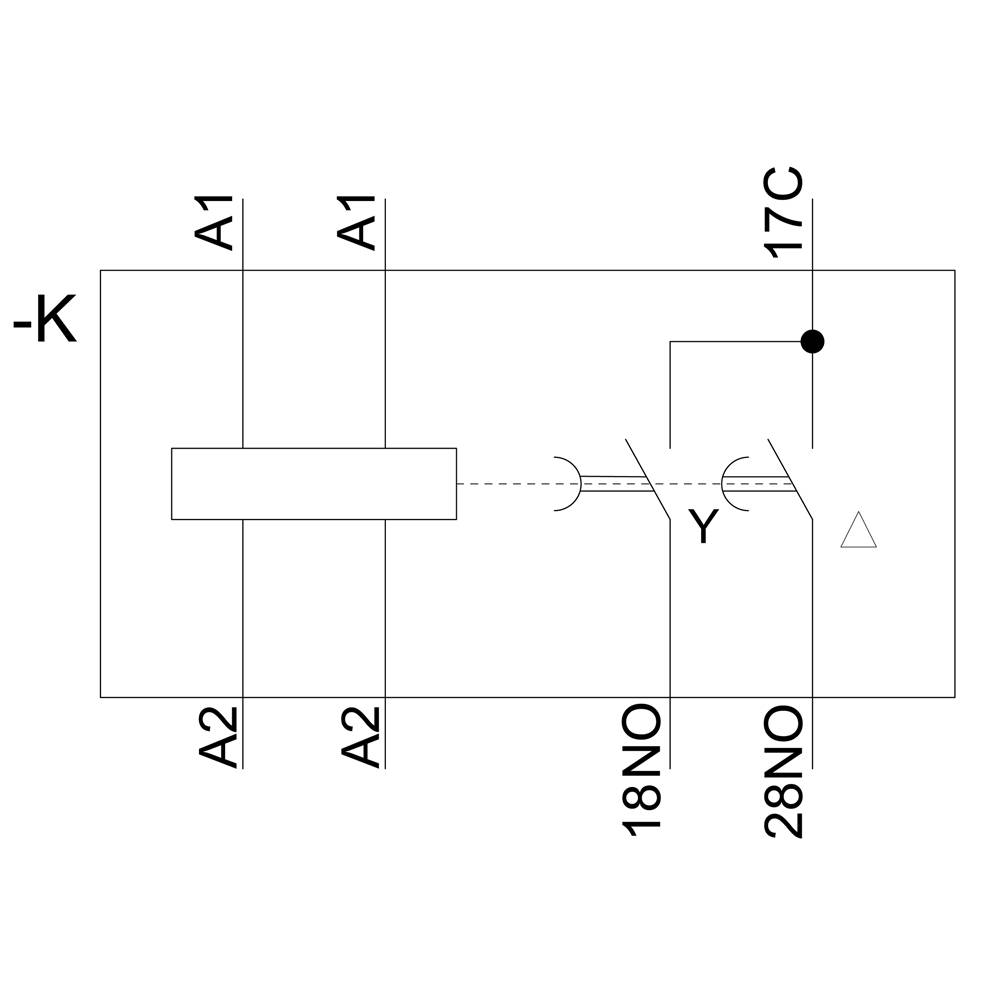

Schéma zapojení relé s cívkou (A1/A2), dvěma přepínacími kontakty (18NO, 28NO) a propojením k bodu 17C.

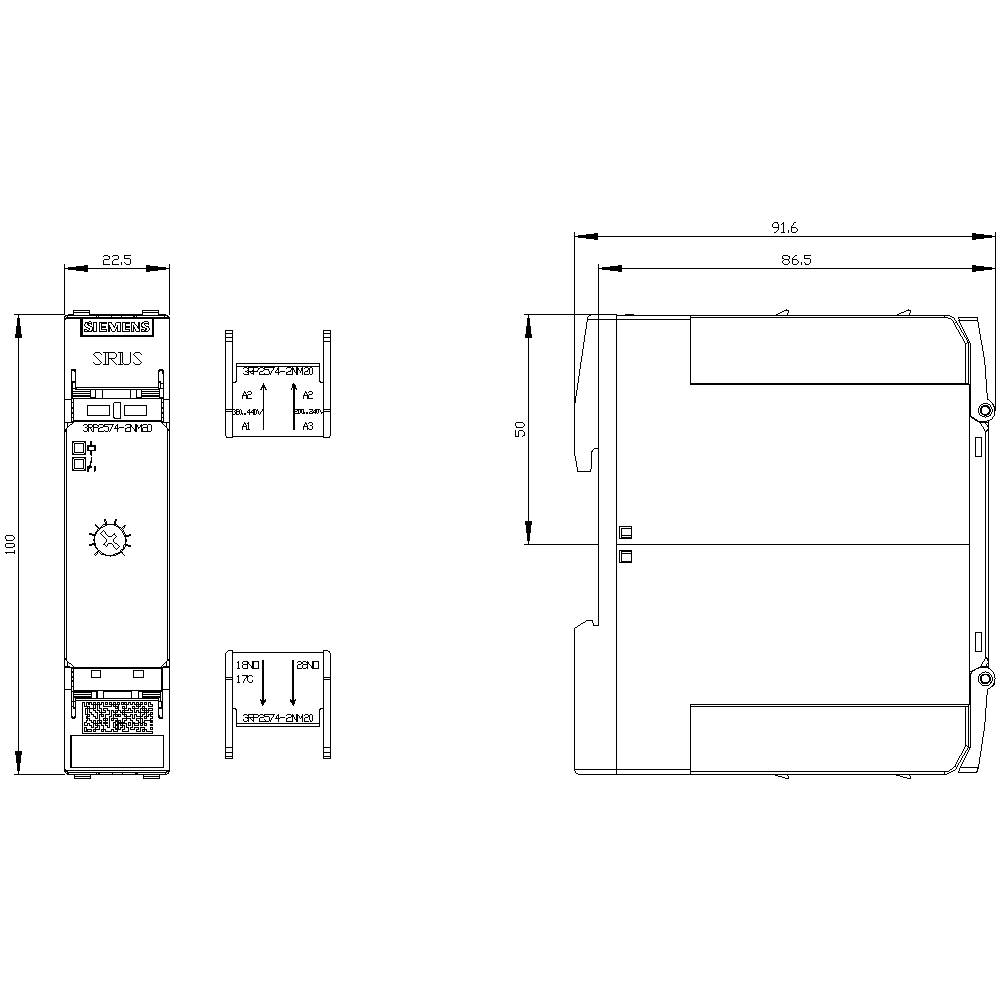

Technický výkres elektronického zařízení s pohledem zepředu a z boku. Zobrazuje rozměry: šířka 22,5 mm, výška 91,6 mm, hloubka 86,5 mm.

1/4

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

časové relé

Funkce

rozběh hvězda-trojúhelník

Min. provozní napětí

200 V

Provozní napětí max.

240 V

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 962,81 Kč / kus)

2 962,81 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Časové relé hvězda/trojúhelník, 1S zpoždění, 1S okamžité 1 časový rozsah 1- 20s

Dodatečné informace:

Technické parametry

Druh obalu: Single

Kategorie produktu: časové relé

Typ: 3RP2574-2NM20

Připojení: přípojka s pružinovým protitahem

Funkce: rozběh hvězda-trojúhelník

Min. provozní napětí: 200 V

Provozní napětí max.: 240 V

Provozní napětí: 200 - 240 V

Časový rozsah (min.): 1 s

Časový rozsah (max.): 20 s

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 22.5 mm

V: 100 mm

Hloubka: 90 mm

Rozm.: (š x v x h) 22.5 x 100 x 90 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 22.5

: 100 mm

: 90 mm

: NE

: ANO

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: ANO

: NE

: NE

: NE

: Spring clamp connection

: 0

: 1

: 0

: 0

: 1

: 0

: NE

: NE

: ANO

: AC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1746051 Siemens 3RP2574-2NM20 3RP25742NM20 časové relé, 1 - 20 s, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746051 Siemens 3RP2574-2NM20 3RP25742NM20 časové relé, 1 - 20 s, 1 ks

Popis

Časové relé s funkce hvězda/trojúhelník 1S zpožděný 1S okamžité 1 časový rozsah, 1...20 s 200-240 V AC a AC 380-440 V s LED, pružinová spojka () Push-In časové relé SIRIUS 3RP25, funkce hvězda/trojúhelník, pro cílené rozběh motorů v obvod hvězda-trojúhelník. Široká oblast použití díky širokému spektru funkce na co nejmenším prostoru. Použitelný po celém světě díky mezinárodní následujícím aprobacím a široký rozsah napětí. Inovativní koncepce pouzdro v průmyslovém provedení nabízí označené klapky, odnímatelný připojovací svorky a mnoho dalšího. Dodat lze jako jednotlivé nebo multifunkční časové relé s polovodičový výstup nebo jako elektromechanické relé s a bez určeny vždy s různými připojení. Časové relé 3RP25 uvolnění osvědčená konstrukční řady 3RP15. SIRIUS relé - programem pro všechny případy.
