Siemens 3RP2560-2SW30 3RP25602SW30 časové relé, 1 - 600 s, 1 ks

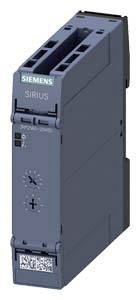

Spínací přístroj Siemens SIRIUS v tmavě šedé barvě, obdélníkového tvaru, s ovládacím tlačítkem a QR kódem na přední straně.

Ilustrační obrázek

Rozvaděč s různými elektrickými komponenty, jako jsou spínací relé, pojistky a kabeláž. Vlevo nahoře výstražná kontrolka.

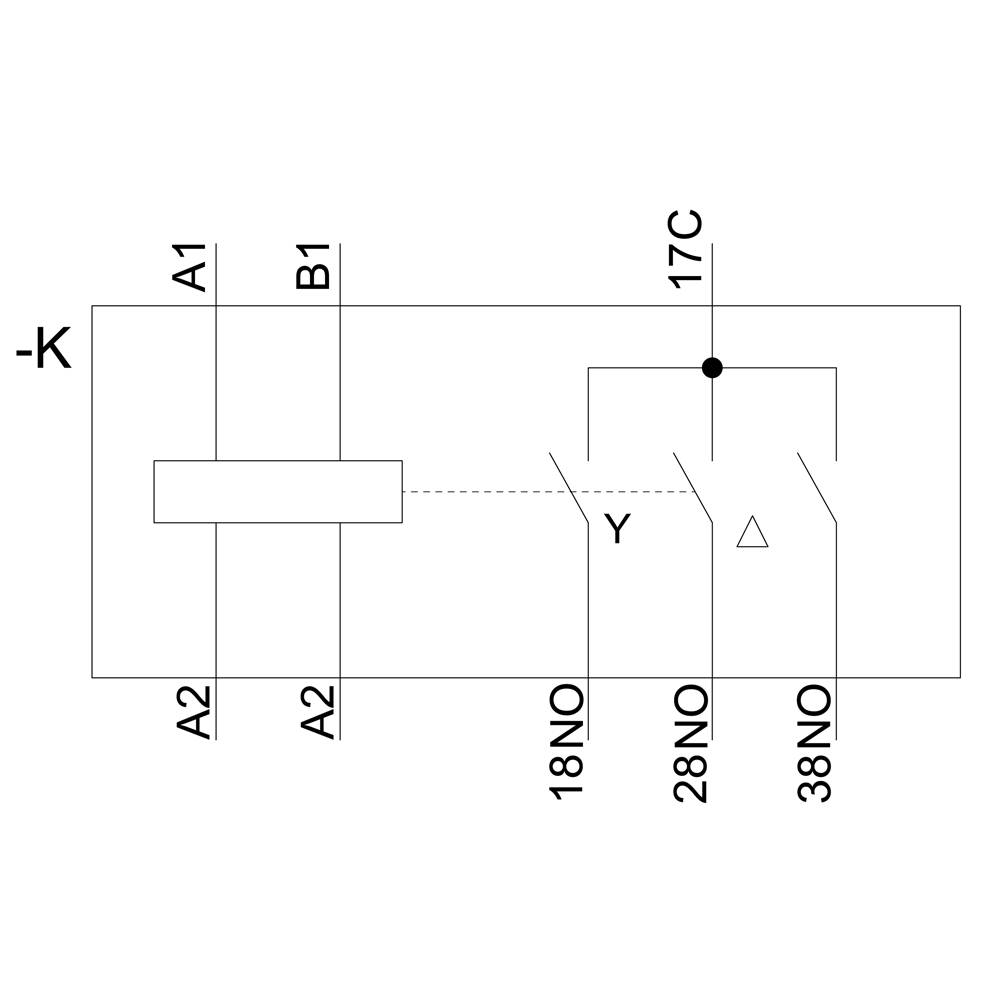

Schéma zapojení relé s cívkou označenou A1 a A2, spínací kontakty 17C, 18 NO, 28 NO, 38 NO. Hlavní vedení je z Y do trojúhelníku.

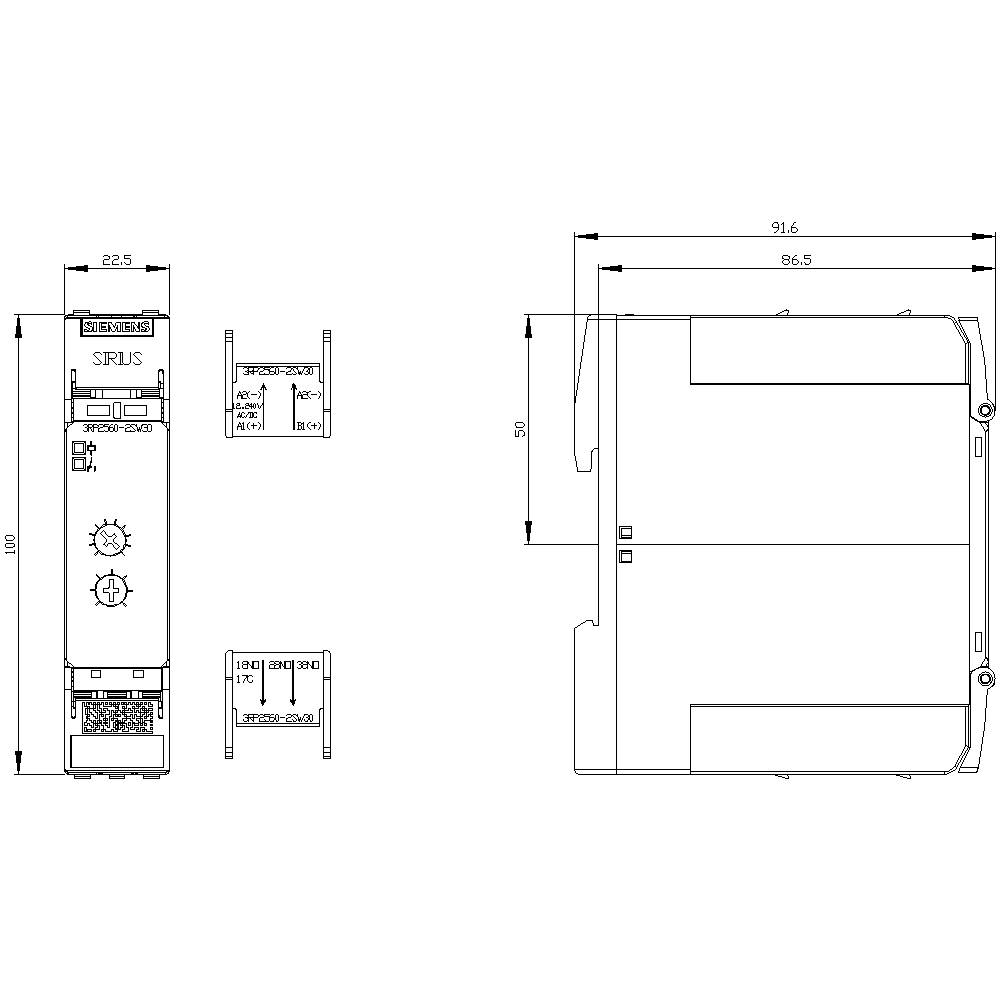

Technický výkres zařízení s předními a bočními pohledy, rozměry a detaily pro instalační účely.

1/4

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

rozběh hvězda-trojúhelník

Min. provozní napětí

12 V

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 949,59 Kč / kus)

3 949,59 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: časové relé

Typ: 3RP2560-2SW30

Provedení: multifunkční

Funkce: rozběh hvězda-trojúhelník

Min. provozní napětí: 12 V

Provozní napětí max.: 240 V

Provozní napětí: 12 - 240 V

Typ kontaktu: 3 spínací kontakty

Časový rozsah (min.): 1 s

Časový rozsah (max.): 600 s

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 22.5 mm

V: 100 mm

Hloubka: 90 mm

Rozm.: (š x v x h) 22.5 x 100 x 90 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 22.5

: 100 mm

: 90 mm

: NE

: ANO

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: Spring clamp connection

: 0

: 1

: 0

: 0

: 2

: 0

: NE

: NE

: ANO

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1699168 Siemens 3RP2560-2SW30 3RP25602SW30 časové relé, 1 - 600 s, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1699168 Siemens 3RP2560-2SW30 3RP25602SW30 časové relé, 1 - 600 s, 1 ks

Popis

Časové relé s funkce hvězda/trojúhelník 1-20 s, doběh 30-600 s 3 spínací kontakty se společnou kořen AC/DC 12/240 V AC 50/60 Hz s LED, 0,85 ...1,1 US časové relé SIRIUS 3RP25, funkce hvězda/trojúhelník s časovým funkce (Idling), pro cílené rozběh motorů v obvod hvězda-trojúhelník. Široká oblast použití díky širokému spektru funkce na co nejmenším prostoru. Použitelný po celém světě díky mezinárodní následujícím aprobacím a široký rozsah napětí. Inovativní koncepce pouzdro v průmyslovém provedení nabízí označené klapky, odnímatelný připojovací svorky a mnoho dalšího. Dodat lze jako jednotlivé nebo multifunkční časové relé s polovodičový výstup nebo jako elektromechanické relé s a bez určeny vždy s různými připojení. Časové relé 3RP25 uvolnění osvědčená konstrukční řady 3RP15. SIRIUS relé - programem pro všechny případy.

Tento text byl přeložen strojově.
