Siemens 3RP2505-1BB30 3RP25051BB30 časové relé, 0.05 s - 100 h, 1 ks

Modré elektronické zařízení značky Siemens, označené nápisem 'SIRIUS'. Na přední straně má otočné knoflíky a dole umístěný QR kód.

Ilustrační obrázek

Rozvodna s různými elektronickými komponenty a instalacemi. Kabely a moduly jsou zřetelně uspořádány.

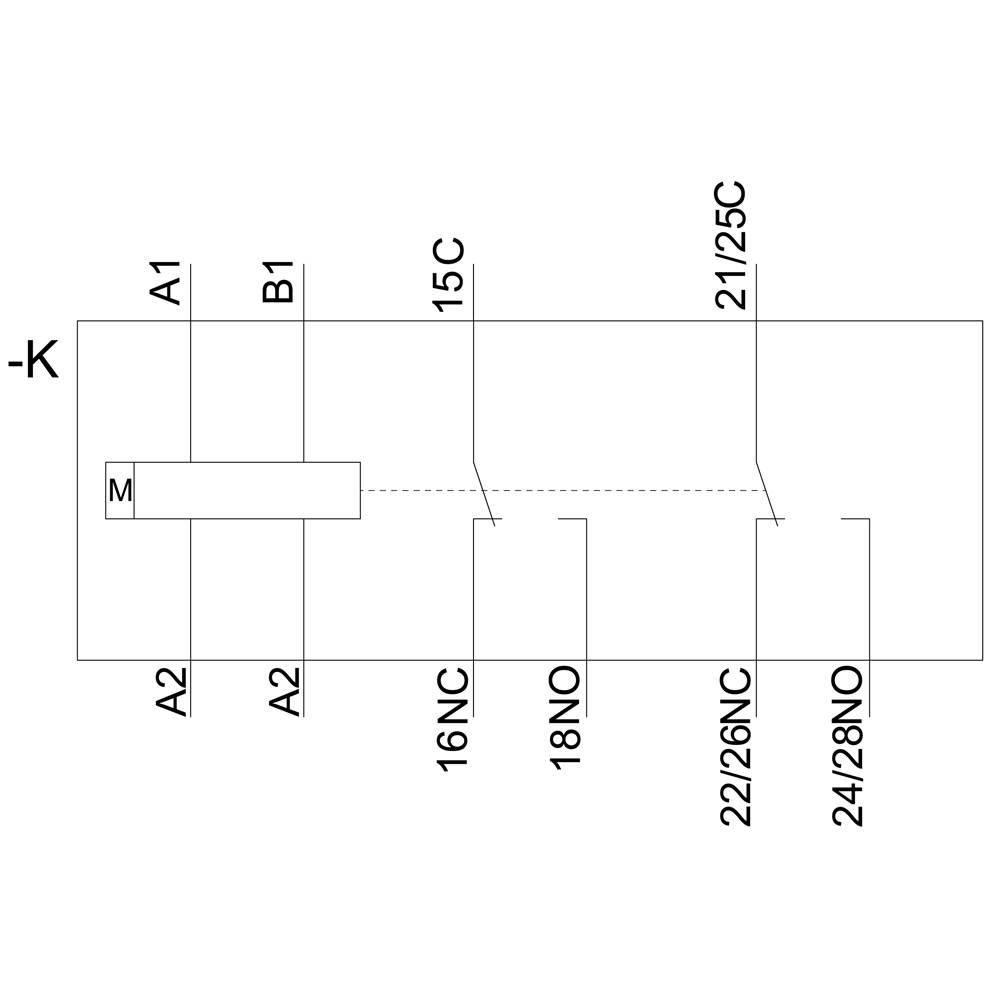

'Schéma zapojení: Blok M se propojuje s A1, A2, B1. Jsou zobrazeny kontakty 15C, 16NC, 18NO, 21/25C, 22/26NC, 24/28NO.'

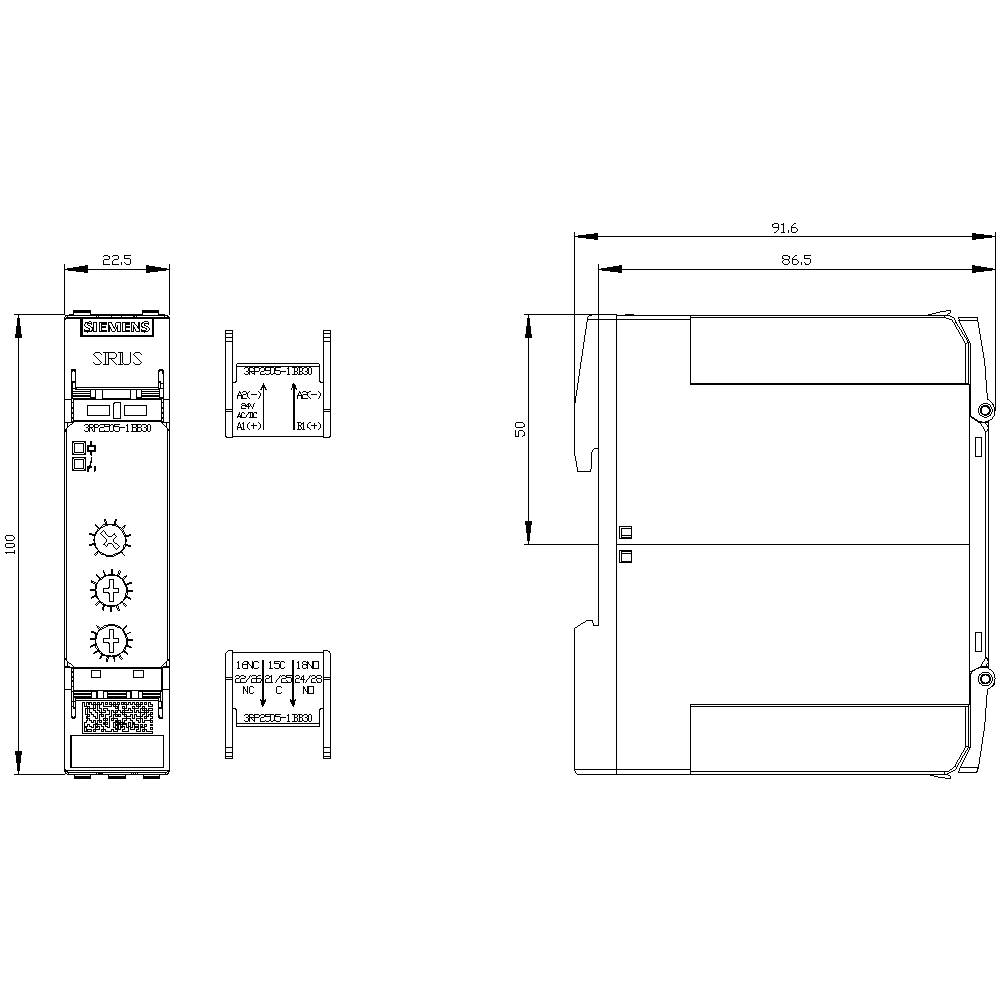

Technický výkres elektrického relé s pohledem zepředu a z boku. Zobrazuje rozměry, detaily a schéma zapojení.

1/4

Ilustrační obrázek

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

se zpožděným přítahem

Provozní napětí

24 V

Typ kontaktu

2 přepínací kontakty

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 073,55 Kč / kus)

3 073,55 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Časové relé, 2 W, 27 funkcemi, 7 časových rozsahů (0,05s-100h)

Dodatečné informace:

Technické parametry

Kategorie produktu: časové relé

Typ: 3RP2505-1BB30

Provedení: multifunkční

Funkce: se zpožděným přítahem

Provozní napětí: 24 V

Typ kontaktu: 2 přepínací kontakty

Časový rozsah (min.): 0.05 s

Časový rozsah (max.): 100 h

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 22.5 mm

V: 100 mm

Hloubka: 90 mm

Rozm.: (š x v x h) 22.5 x 100 x 90 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 22.5

: 100 mm

: 90 mm

: NE

: ANO

: NE

: NE

: ANO

: ANO

: NE

: NE

: NE

: ANO

: ANO

: ANO

: NE

: ANO

: ANO

: Screw connection

: 24-24 V

: 24-24 V

: 0

: 0

: 0

: 0

: 0

: 2

: NE

: ANO

: ANO

: AC/DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1746028 Siemens 3RP2505-1BB30 3RP25051BB30 časové relé, 0.05 s - 100 h, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746028 Siemens 3RP2505-1BB30 3RP25051BB30 časové relé, 0.05 s - 100 h, 1 ks

Popis

Multifunkční časové relé, 2 přepínací kontakty, 27 funkcí 7 časových rozsahů (0,05 s..100 h) AC/DC 24 V při AC 50/60 Hz s LED, šroubové připojení časové relé SIRIUS 3RP25, 27 funkcemi, pro všechny zeitverzogerten spínání v řídících, spouštěcích, ochranných a regulační obvody. Široká oblast použití díky širokému spektru funkce na co nejmenším prostoru. Použitelný po celém světě díky mezinárodní následujícím aprobacím a široký rozsah napětí. Inovativní koncepce pouzdro v průmyslovém provedení nabízí označené klapky, odnímatelný připojovací svorky a mnoho dalšího. Dodat lze jako jednotlivé nebo multifunkční časové relé s polovodičový výstup nebo jako elektromechanické relé s a bez určeny vždy s různými připojení. Součástí jsou již lepicí fólie pro označení. Časové relé 3RP25 uvolnění osvědčená konstrukční řady 3RP15. SIRIUS relé - programem pro všechny případy.
