Siemens 3RH2911-2XA22-0MA0 blok pomocných spínačů 1 ks

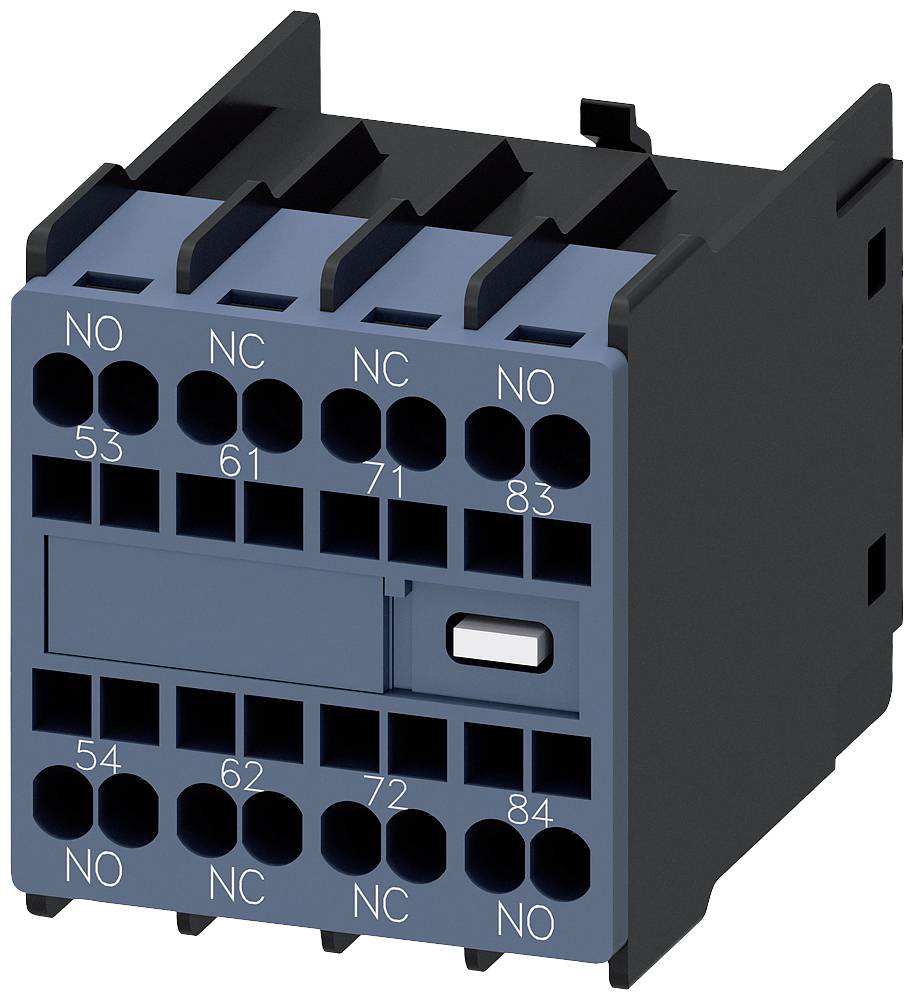

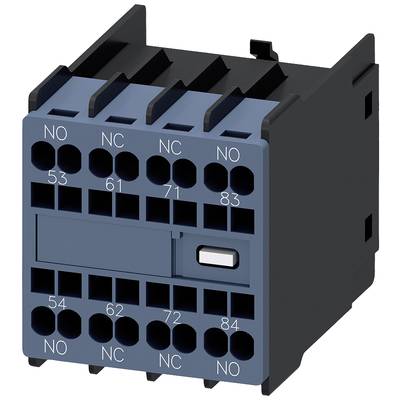

Elektrický spínací kontaktní blok s několika připojovacími svorkami, označený 'NO' a 'NC'. Barevné schéma: modrá a černá.

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje složitou elektroniku, vedle níž jsou přes deštěm zkropené okno nezřetelně vidět průmyslové stroje.

Schéma spínacích obvodů proudového nárazu: zobrazuje různé stykače a jejich svorky, včetně pomocných spínačů a funkčních prvků, propojených oranžovými a modrými čarami.

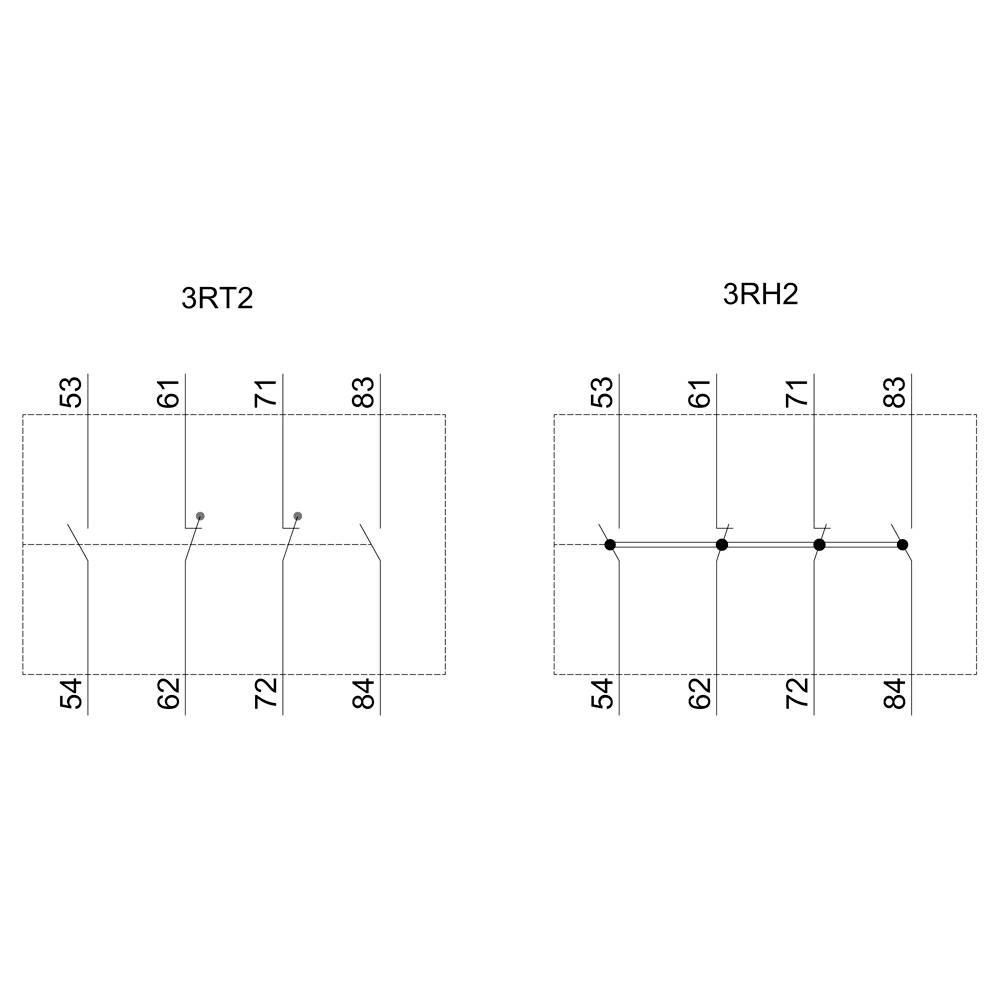

Schéma zapojení zobrazuje dvě zapojení: vlevo '3RT2' s připojeními 53-54, 61-62, 71-72; vpravo '3RH2' s připojeními 53-54, 61-62, 71-72, 83-84.

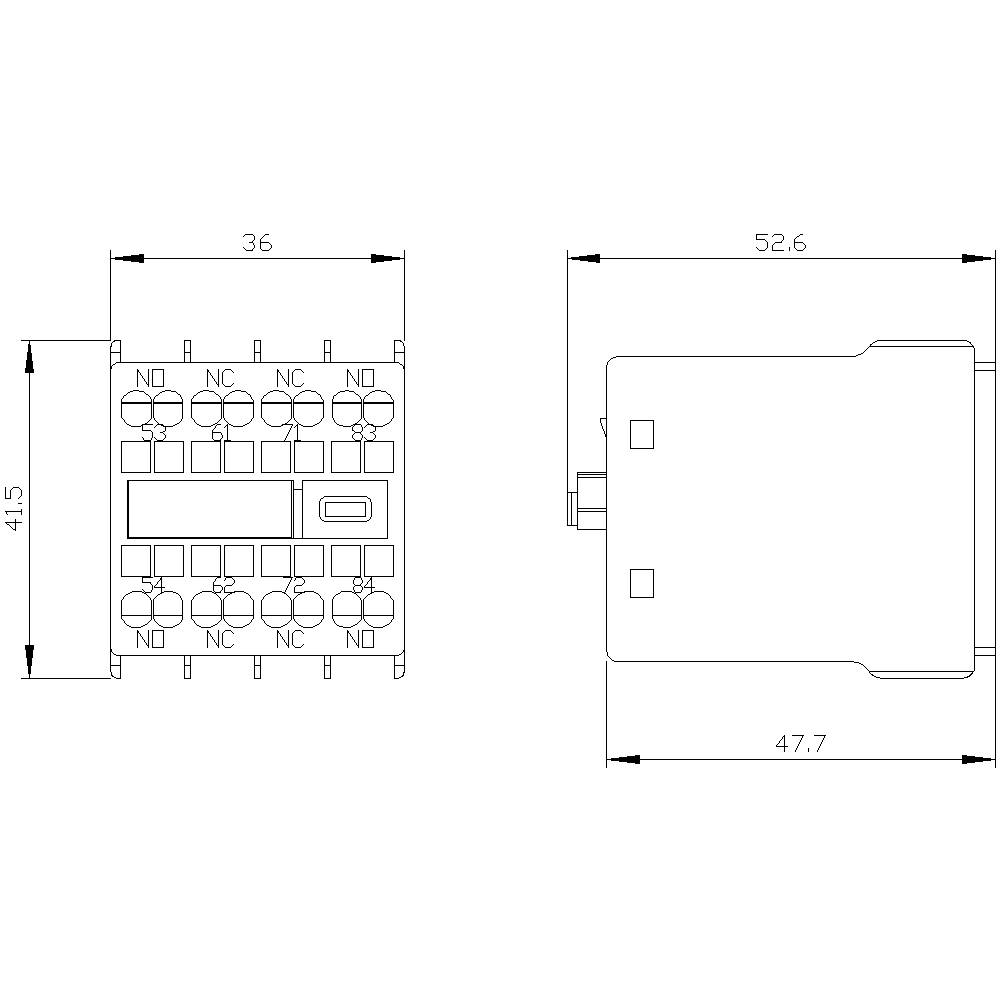

Technický výkres elektrického relé s rozměry: šířka 36 mm, výška 41,5 mm, hloubka 52,6 mm. Zobrazuje kontaktní body a připojení.

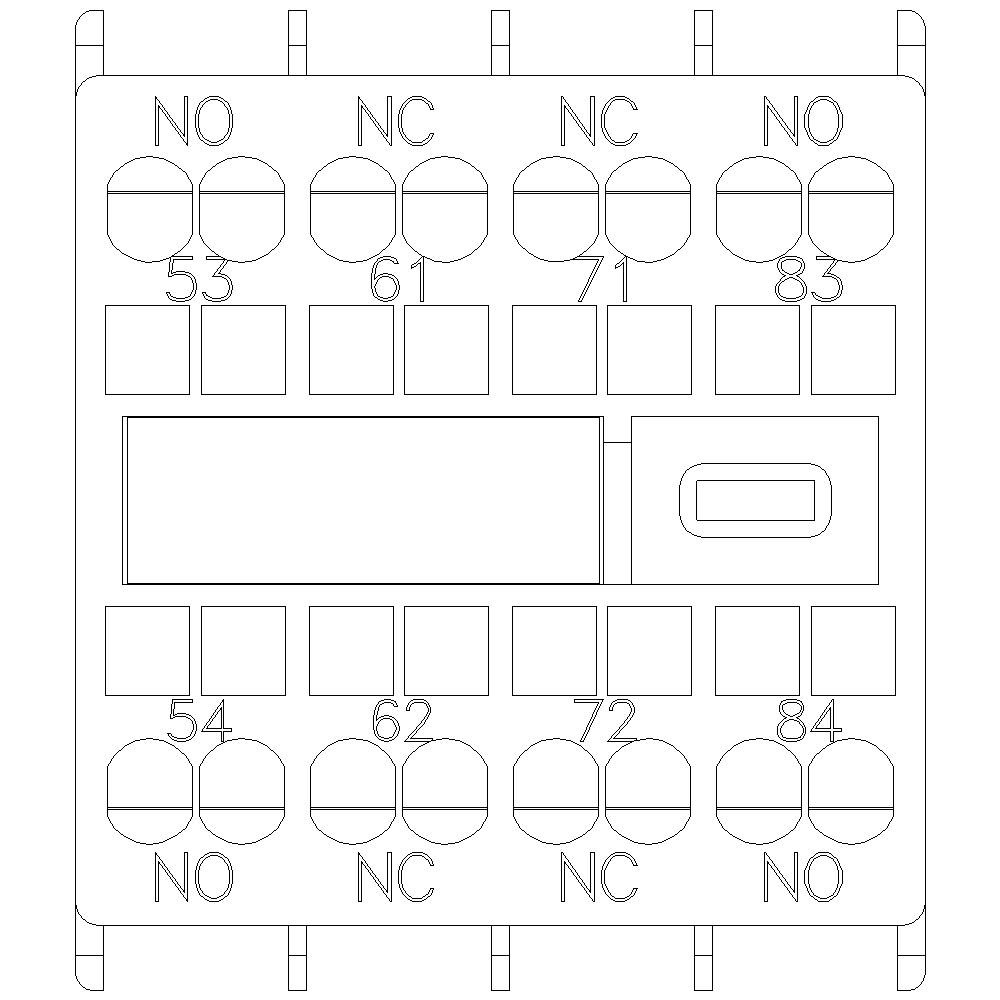

Nákres elektrického schématu s popisky NO, NC a číselnými spoji 53, 54, 61, 62, 71, 72, 83, 84.

1/6

Ilustrační obrázek

Kategorie produktu

blok pomocných spínačů

Typ

3RH2911-2XA22-0MA0

Druh montáže

zaklapávací uchycení

Krytí

IP20

Min. teplota

-25 °C

Datasheety: (PDF)

8 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (675,00 Kč / kus)

Kč

Už jen 8 Ks skladem!

Nahlásit právní incident

Technické parametry

Velikost: S00, S0, S2, S3

Kategorie produktu: blok pomocných spínačů

Typ: 3RH2911-2XA22-0MA0

Druh montáže: zaklapávací uchycení

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 41.5 mm

Hloubka: 47.7 mm

Rozm.: (š x v x h) 36 x 41.5 x 47.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 2

: 2

: 0

Ke stažení

List technických údajů

List technických údajů 1707020 Siemens 3RH2911-2XA22-0MA0 blok pomocných spínačů 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1707020 Siemens 3RH2911-2XA22-0MA0 blok pomocných spínačů 1 ks

Popis

Pomocný spínací blok, přední, 2 S + 2 O, železniční 1 S, 1 O, 1 O, 1 S, pro Hilfs a motor stykače, 3RT2 Pružinová spojka, 53 / 54 a 61 / 62, 71 / 72, 83 / 84, DIN EN 50005 pomocný spínač SIRIUS 3RH29 k rozšíření pomocné kontakty v řídicí obvod. Pomocný vpředu 3RH29 lze bez nářadí velikosti nezávisle na ochranu 3RT2 a pomocné stykače 3RH2. Bloky pomocných spínačů se 3RH19/3RH29 jsou zepředu nebo boční varianty anbaubare, s až 4 okamžitý spínací resp. až dva voreilend spínaných Spínáních a Offnern. Které pomocný spínač lze jako vedené kontaktní prvky v Hilfsschutzen 3RH nebo také jako zrcadlovým kontaktům u výkonové chrání 3RT. Jsou celkově se šroubovým připojením a pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
