Siemens 3RH2911-2NF02 blok pomocných spínačů s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

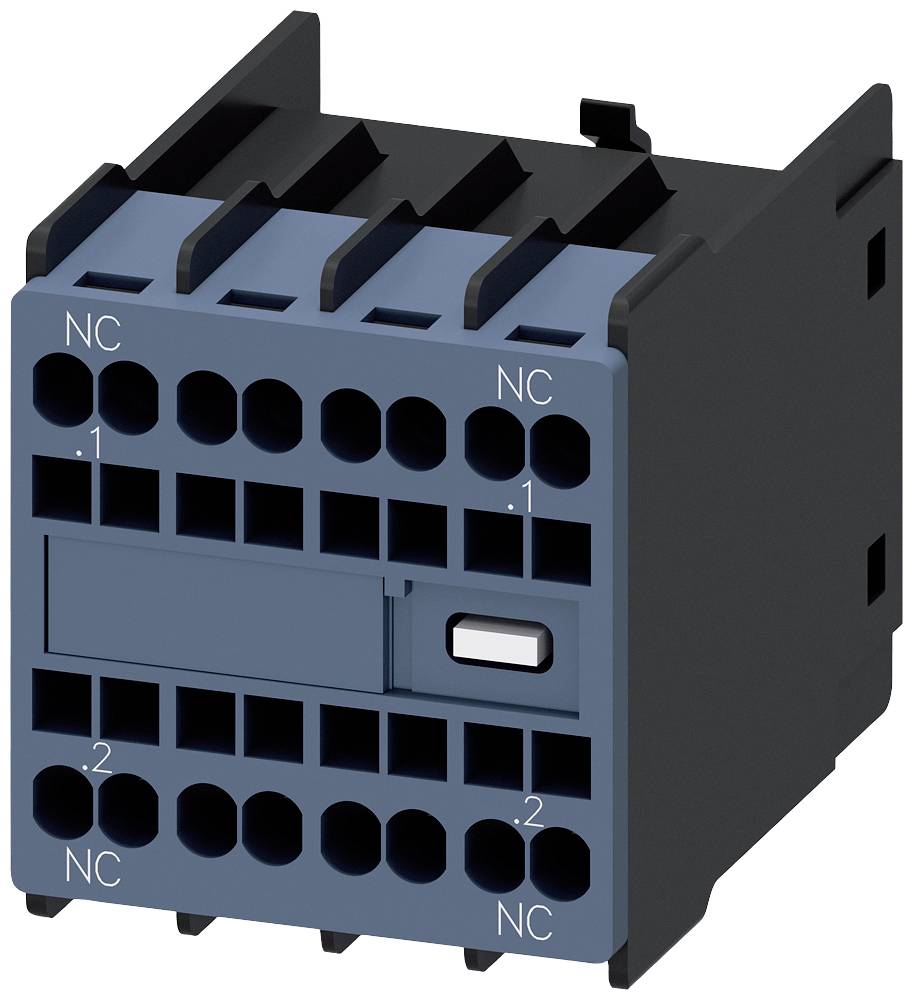

Elektrické spínací zařízení se čtvercovým tělesem, několik připojovacích svorek. Nahoře s označením 'NC'.

Ilustrační obrázek

Průmyslový areál s otevřenou elektrickou rozvodnou plnou kabeláže vlevo a výrobním strojem za deštěm zmáčeným oknem vpravo.

Schéma zapojení stykače s různými komponenty. Popsáno podle funkce, např. pomocné kontakty, LED napájecí prvky.

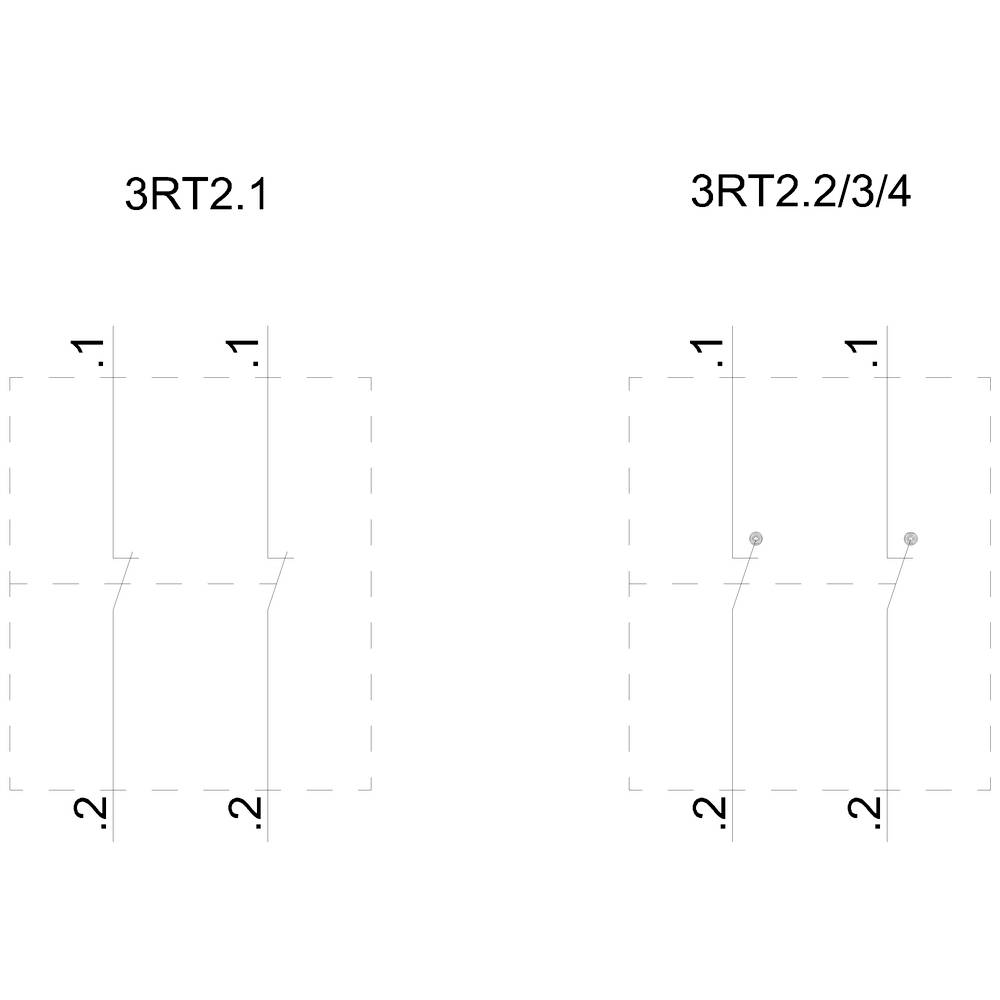

Dva elektrické spínací symboly: Vlevo '3RT2.1' se dvěma vertikálními linkami a označením '1', '2'. Vpravo '3RT2.2/3/4' s podobnou strukturou.

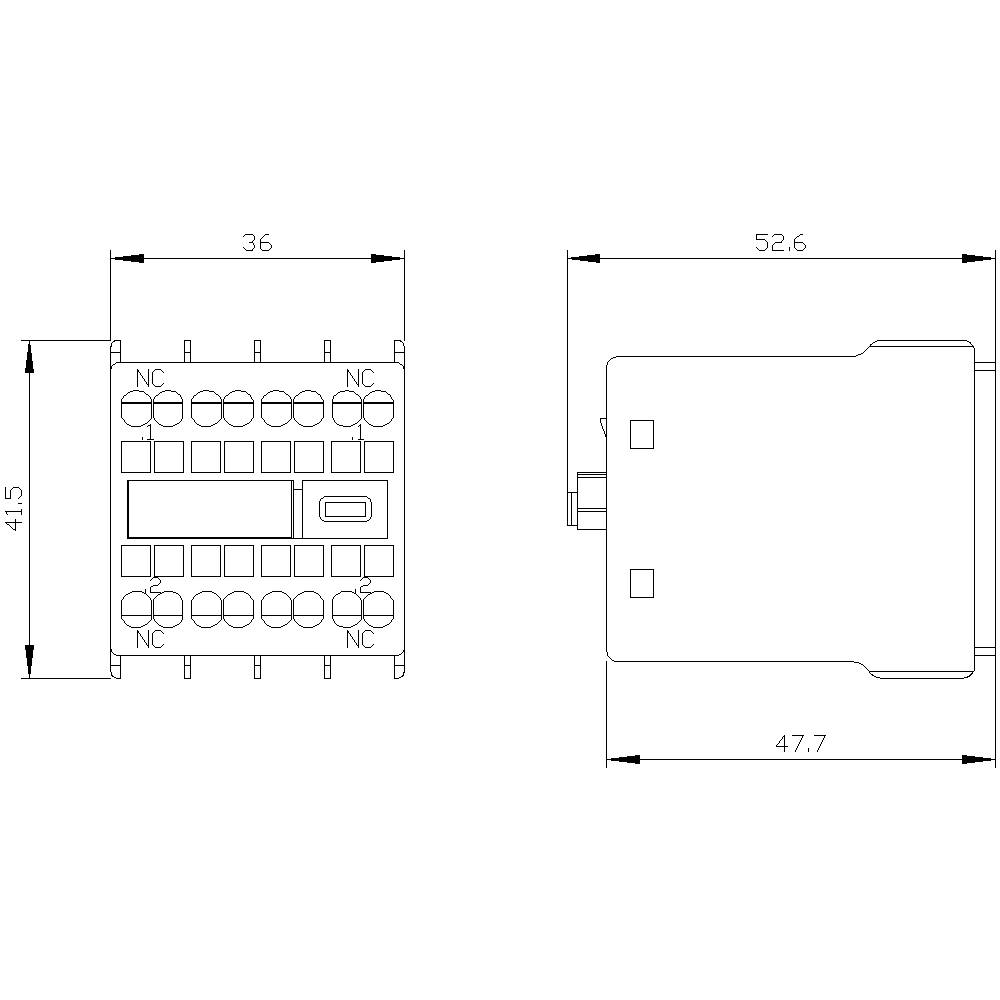

Technický výkres obdélníkového elektrického konektoru s rozměry: 36x41,5 mm a 52,6x47,7 mm. Pohled shora a boční pohled.

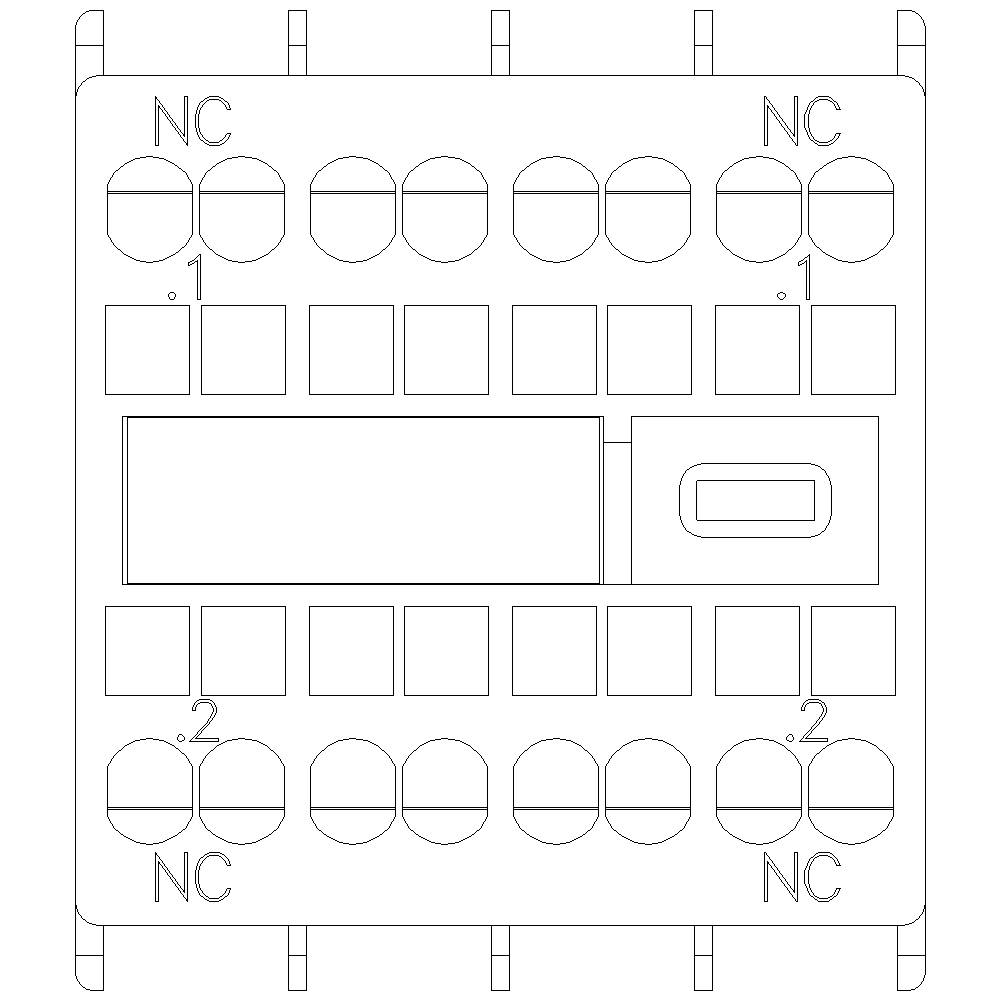

Schéma zapojení ukazuje elektrické přípojky a kontakty součástky. Nahoře a dole jsou viditelné kontakty označené jako 'NC'.

1/6

Ilustrační obrázek

Kategorie produktu

blok pomocných spínačů

Připojení

přípojka s pružinovým protitahem

Typ

3RH2911-2NF02

Pomocný kontakt

2 rozpínací kontakty

Vhodné pro značku

Siemens

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (880,17 Kč / kus)

880,17 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Velikost: S00, S0, S2, S3

Kategorie produktu: blok pomocných spínačů

Typ: 3RH2911-2NF02

Pomocný kontakt: 2 rozpínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 41.5 mm

Hloubka: 47.7 mm

Rozm.: (š x v x h) 36 x 41.5 x 47.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Other

: Clip-on

: None

: Spring clamp connection

: 0

: 2

: 0

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1742787 Siemens 3RH2911-2NF02 blok pomocných spínačů s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742787 Siemens 3RH2911-2NF02 blok pomocných spínačů s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Popis

Elektron.páj.pomocný spínací blok zepředu, 2 O, železniční 1 O, 1 O, pro Hilfs a motor stykače, 3RT2, pružinová spojka, .1/.2, --/- a , --/- a , .1/.2 pomocný spínač SIRIUS 3RH29 k rozšíření pomocné kontakty v řídicí obvod. Pomocný vpředu 3RH29 lze bez nářadí velikosti nezávisle na ochranu 3RT2 a pomocné stykače 3RH2. Bloky pomocných spínačů se 3RH19/3RH29 jsou zepředu nebo boční varianty anbaubare, s až 4 okamžitý spínací resp. až dva voreilend spínaných Spínáních a Offnern. Které pomocný spínač lze jako vedené kontaktní prvky v Hilfsschutzen 3RH nebo také jako zrcadlovým kontaktům u výkonové chrání 3RT. Jsou celkově se šroubovým připojením a pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
