Siemens 3RH2911-2FA40 pomocný spínač 1 ks

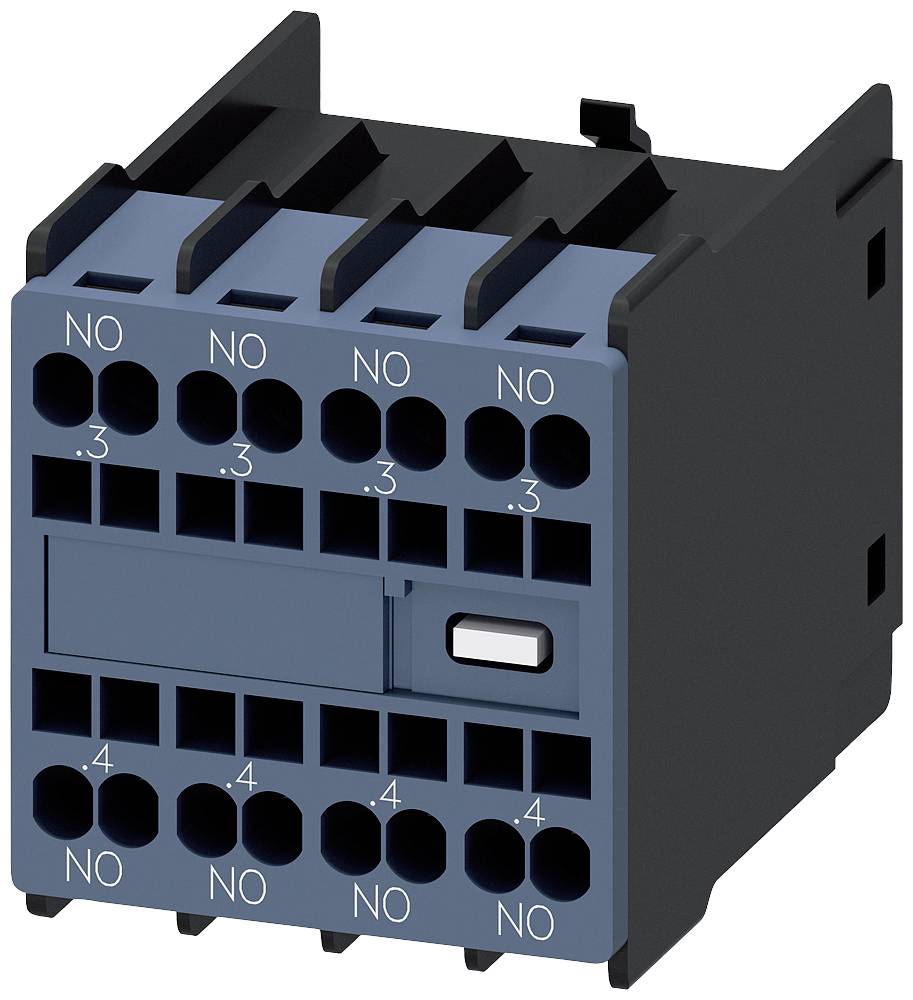

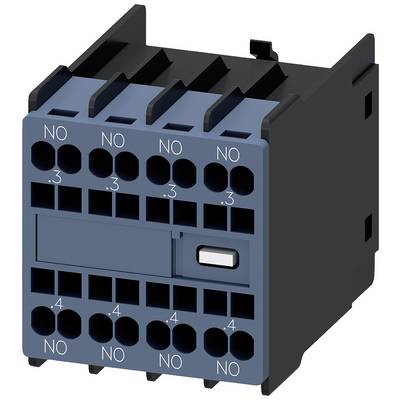

Elektrická součástka s několika svorkami, očíslovanými jako 'NO', pravděpodobně relé nebo stykač pro řízení elektrických obvodů.

Ilustrační obrázek

Otevřená rozváděčová skříň ukazuje množství kabelů a elektrických obvodů. V pozadí je skrz deštěm zkropenou okenní tabuli nejasně viditelný stroj.

Diagram pojistek a pomocných spínačů, znázorňující různé konstrukční provedení a montážní možnosti s vysvětlujícími čísly a texty.

Schéma zapojení se dvěma symboly kontaktů: vlevo 3RT2, vpravo 3RH2. Oba zobrazují tři rozpínací kontakty, popis na stranách: 3 a 4.

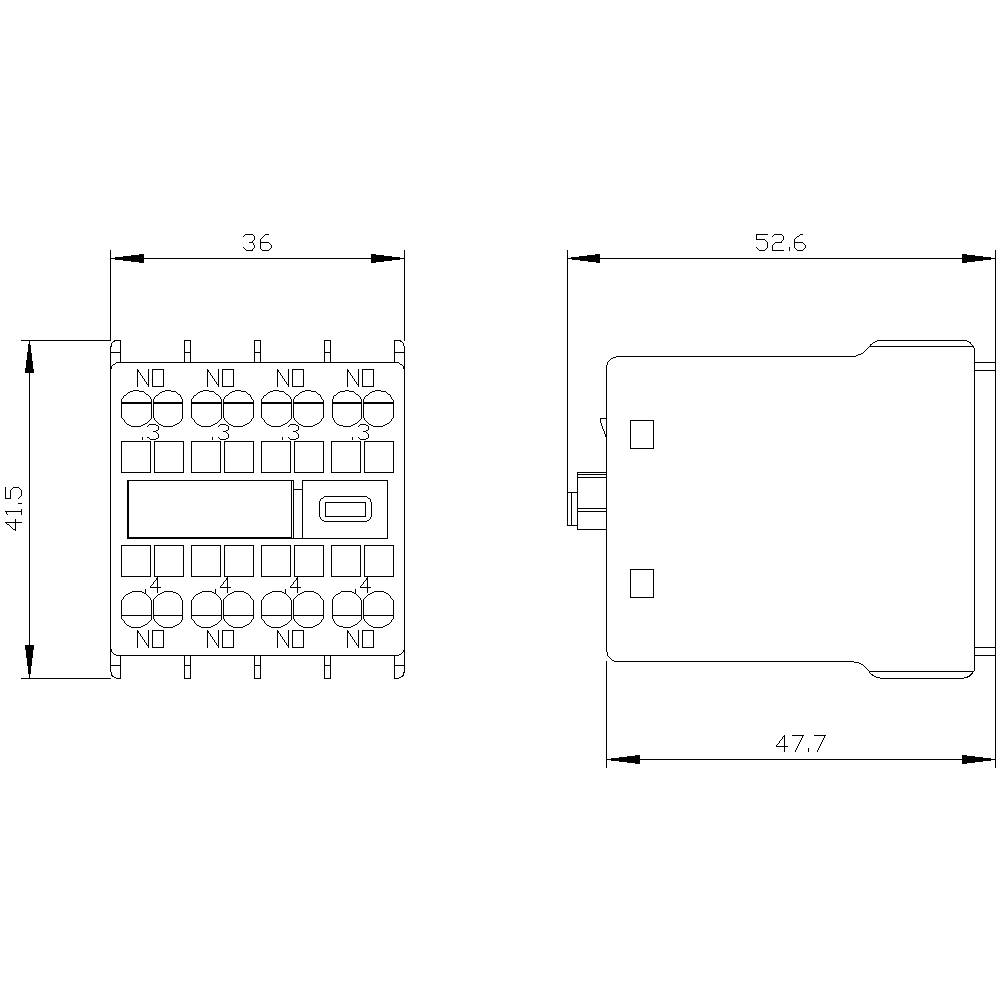

Schéma elektrického relé s rozměry: 36x41,5 mm (pohled zepředu) a 52,6x47,7 mm (boční pohled).

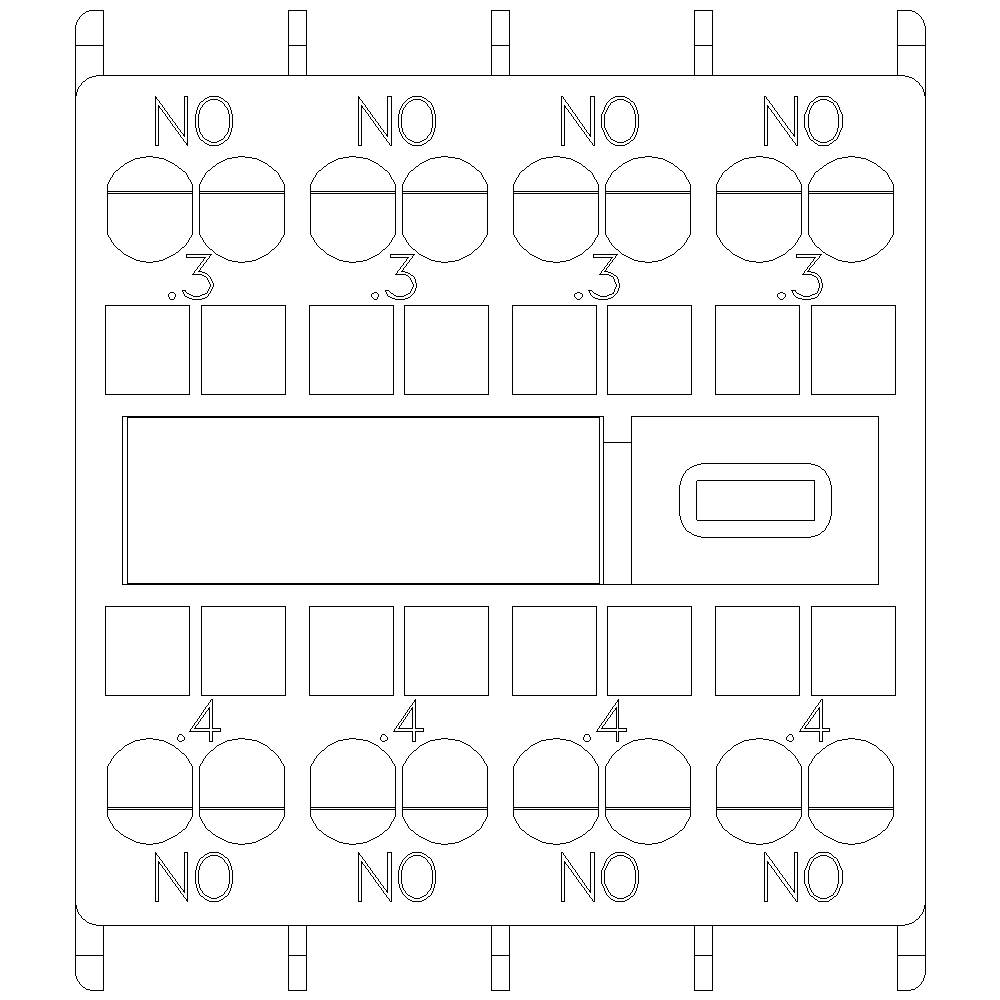

Schéma elektrického modulu s několika svorkami označenými jako 'NO', '0.3', '0.4'

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

přípojka s pružinovým protitahem

Typ

3RH2911-2FA40

Konstrukční velikost

S00

Pomocný kontakt

4 spínací kontakty

Datasheety: (PDF)

9 Ks

Prodej a doprava:

Počet

Celková cena (655,00 Kč / kus)

Kč

Už jen 9 Set(y) skladem!

Nahlásit právní incident

Technické parametry

Provedení výrobku: Odsažitelné zepředuFunkce výrobku / nucené vedení: AnoFunkce výrobku / nucené vedení, poznámka: S 3RH2Funkce výrobku / zrcadlový kontakt: AnoFunkce výrobku / zrcadlový kontakt, poznámka: S 3RT2Oblast použití: Pro rozšíření pomocných kontaktů v řídicím obvoduVhodné pro použití: Pomocný a výkonový stykačImpulsní výdržné napětí: 6 kVTypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... Návrh 14)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / bez zpracování kabelů: 2x (0,5... 2,5 m²)Připojovací průřez vodiče / pomocné kontakty / jemný drát / při kabelové úpravě / maximálně: 2,5 m²

Kategorie produktu: pomocný spínač

Typ: 3RH2911-2FA40

Konstrukční velikost: S00
S0
S2
S3

Pomocný kontakt: 4 spínací kontakty

Druh montáže: zaklapávací uchycení

Připojení: přípojka s pružinovým protitahem

Elektrická životnost: 200000

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 41.5 mm

Hloubka: 47.7 mm

Rozm.: (š x v x h) 36 x 41.5 x 47.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 2862285 Siemens 3RH2911-2FA40 pomocný spínač 1 ks

Popis

Pomocný spínač SIRIUS 3RH29 pro rozšíření pomocných kontaktů v řídicím obvodu, zepředu, 4 s, elektrický proud 1 s, 1 s, 1 s pro přípojky 3RH2 a 3RT2 s .3/.4, .3/.4, .3/.4, .3/.4 Pomocný spínač SIRIUS 3RH29.Přední pomocný spínač 3RH29 lze namontovat bez nářadí nezávisle na typu stykače 3RT2 a pomocné stykače 3RH2.Pomocné spínače 3RH19/3RH29 jsou k dispozici jako varianty sestavitelné zepředu nebo z boku, s až čtyřmi bezmaznými spínacími nebo až dvěma předsazenými spínacími a rozpínacími kontakty. Pomocný spínač může být proveden jako nuceně vedené kontaktní prvky v pomocné ochraně 3RH nebo jako zrcadlové kontakty při ochraně výkonu 3RT. K dispozici jsou neustále se šroubovacím uzávěrem a přípojka s pružinovým protitahem.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
