Siemens 3RH2911-1XA31-0MA0 pomocný spínač Vhodné pro značku (relé): Siemens 1 ks

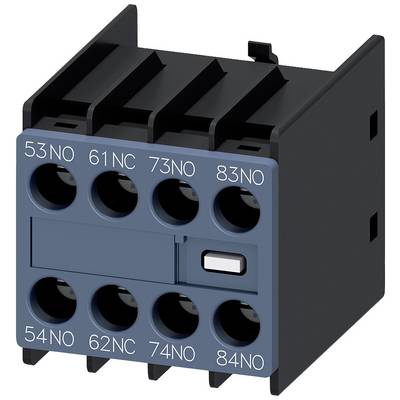

Modrý elektrický zásuvný modul s černými svorkami a označenými svorkami od 53NO do 84NO.

Ilustrační obrázek

Elektronická skříň vedle okna s kapkami vody, v pozadí rozmazaně viditelný stroj.

Schéma zapojení znázorňuje různá spínací zařízení. Hlavní modul se 2 pomocnými spínači, propojení jsou vyznačena; vysvětlivky jsou umístěny vedle komponent.

Diagram dvou elektrických obvodů: Vlevo '3RT2' s propojením 53/54, 61/62, 73/74. Vpravo '3RH2' s propojením 53/54, 61/62, 73/74, 83/84.

Technický výkres elektrické zástrčky s šesti svorkami, označené od 53NO do 84NO, s přesnými rozměry.

Schéma zapojení s řadou osmi svorek, nahoře očíslovaných 53NO, 61NC, 73NO, 83NO a dole 54NO, 62NC, 74NO, 84NO.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

šroubovací

Typ

3RH2911-1XA31-0MA0

Konstrukční velikost

S00

Pomocný kontakt

3 spínací kontakty

1 rozpínací kontakt

Datasheety: (PDF)

Okamžité doručení: Út 28. 7.

4 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (655,00 Kč / kus)

655,00 Kč

Včetně DPH.

Už jen 4 Set(y) skladem!

Nahlásit právní incident

Technické parametry

Provedení výrobku: Zepředu zaskakovatelný, se schválením SUVAFunkce výrobku / nucené vedení: AnoFunkce výrobku / nucené vedení, poznámka: S 3RH2Funkce výrobku / zrcadlový kontakt: AnoFunkce výrobku / zrcadlový kontakt, poznámka: S 3RT2Oblast použití: Pro rozšíření pomocných kontaktů v řídicím obvoduVhodné pro použití: Pomocný a výkonový stykačImpulsní výdržné napětí: 6 kVTypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Kategorie produktu: pomocný spínač

Typ: 3RH2911-1XA31-0MA0

Konstrukční velikost: S00
S0
S2
S3

Pomocný kontakt: 3 spínací kontakty
1 rozpínací kontakt

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení

Připojení: šroubovací

Elektrická životnost: 200000

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 37.5 mm

Hloubka: 43.7 mm

Rozm.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2865225 Siemens 3RH2911-1XA31-0MA0 pomocný spínač Vhodné pro značku (relé): Siemens 1 ks

Popis

Pomocný spínač na přední straně, 3 s + 1 NC, 1 NC, 1 s, 1 s pro 3RH2 a 3RT2 šroubové připojení 53/54, 61/62, 73/74, 83/84 pomocný spínač SIRIUS 3RH29 pro rozšíření pomocných kontaktů v řídicím obvodu.Přední pomocný spínač 3RH29 lze namontovat bez nářadí nezávisle na typu stykače 3RT2 a pomocné stykače 3RH2.Pomocné spínače 3RH19/3RH29 jsou k dispozici jako varianty sestavitelné zepředu nebo z boku, s až čtyřmi bezmaznými spínacími nebo až dvěma předsazenými spínacími a rozpínacími kontakty. Pomocný spínač může být proveden jako nuceně vedené kontaktní prvky v pomocné ochraně 3RH nebo jako zrcadlové kontakty při ochraně výkonu 3RT. K dispozici jsou neustále se šroubovacím uzávěrem a přípojka s pružinovým protitahem.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
