Siemens 3RH2911-1XA04-0MA0 pomocný spínač 1 ks

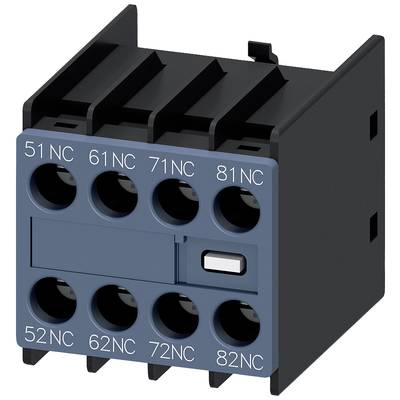

Černý a modrý elektrický spínací blok s očíslovanými svorkami (51NC, 61NC, 71NC, 81NC), používaný pro řídicí obvody.

Ilustrační obrázek

Dešťové kapky bubnují do okna, za nímž pracuje průmyslový stroj. Vlevo jsou vidět otevřené rozvodné skříně.

Schéma zapojení: Zobrazuje propojení a komponenty spínacího systému, včetně pomocných spínačů, pojistek a funkčních modulů.

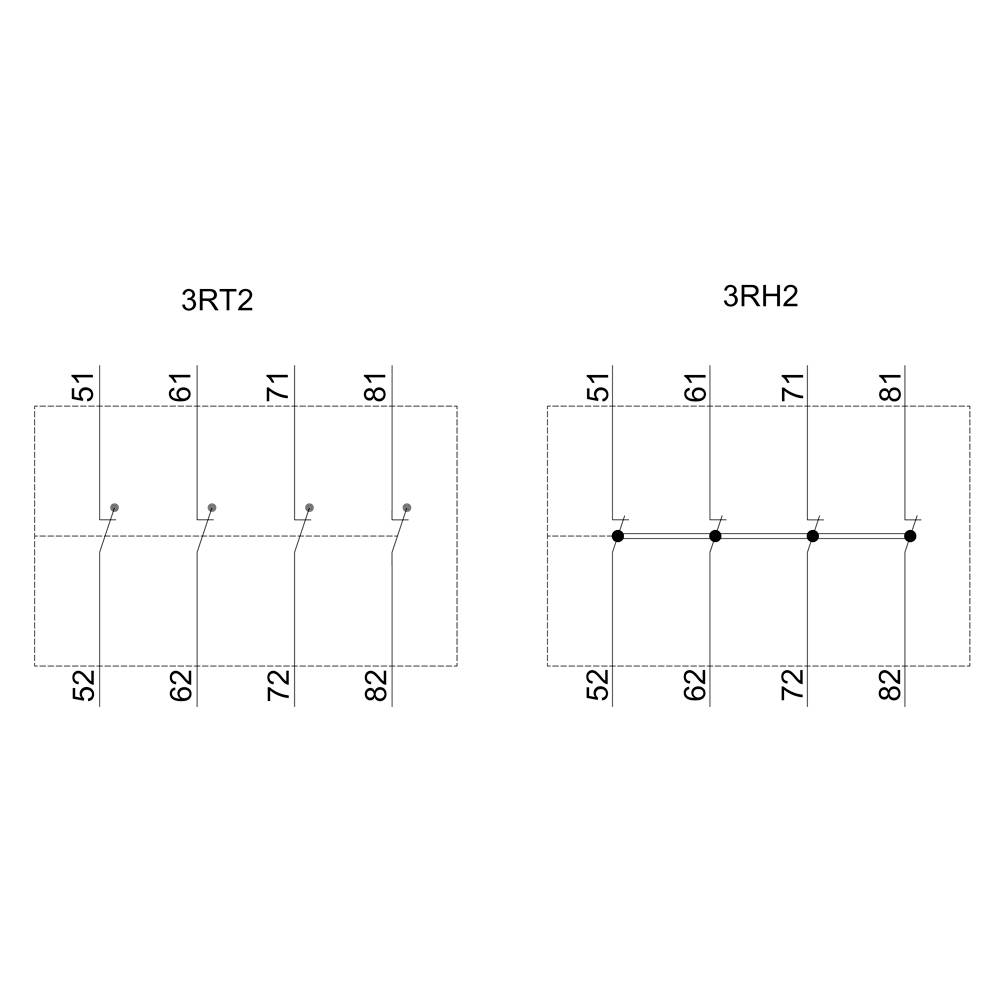

Schéma zapojení relé: Vlevo 3RT2 s připojovacími body 51 až 81, vpravo 3RH2 se stejnými čísly připojení, propojené horizontálními linkami.

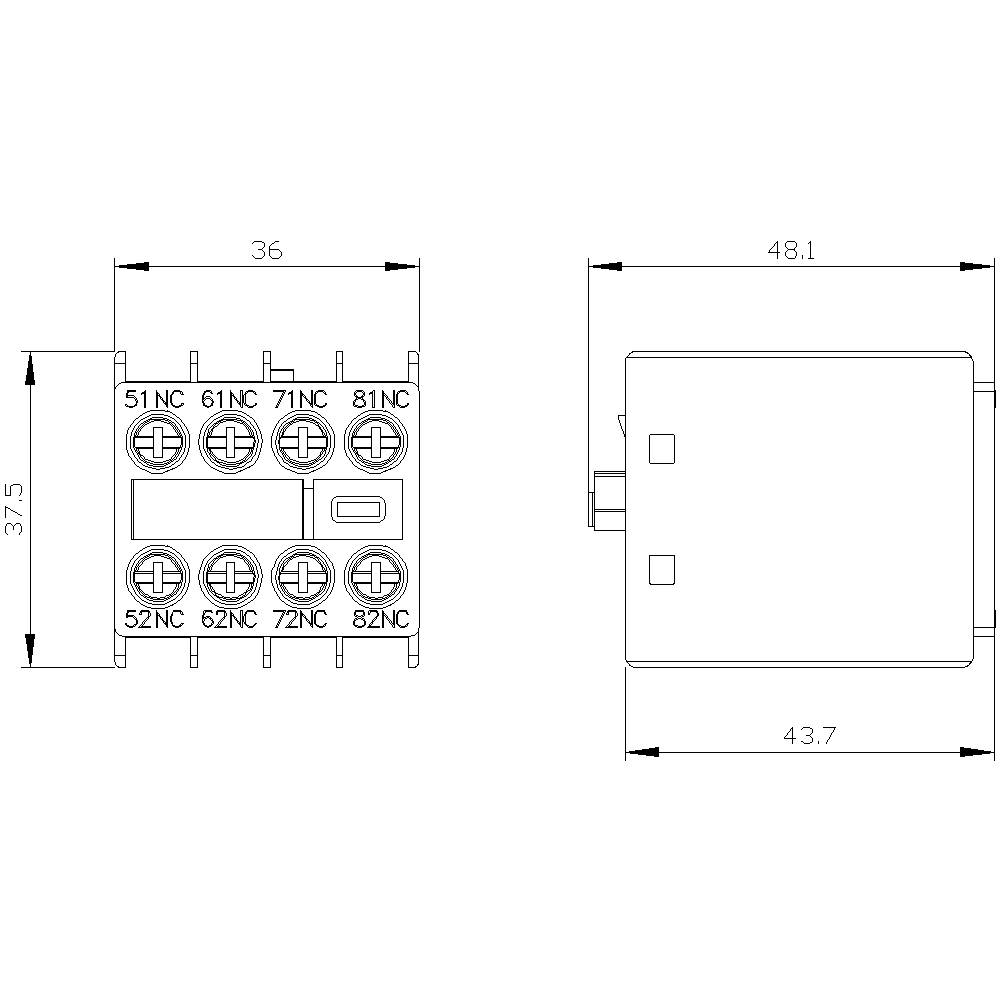

Technický výkres elektrické svorkovnice s rozměry: šířka 36 mm, výška 37,5 mm, hloubka 43,7 mm. Zobrazuje polohu svorek 51NC až 82NC.

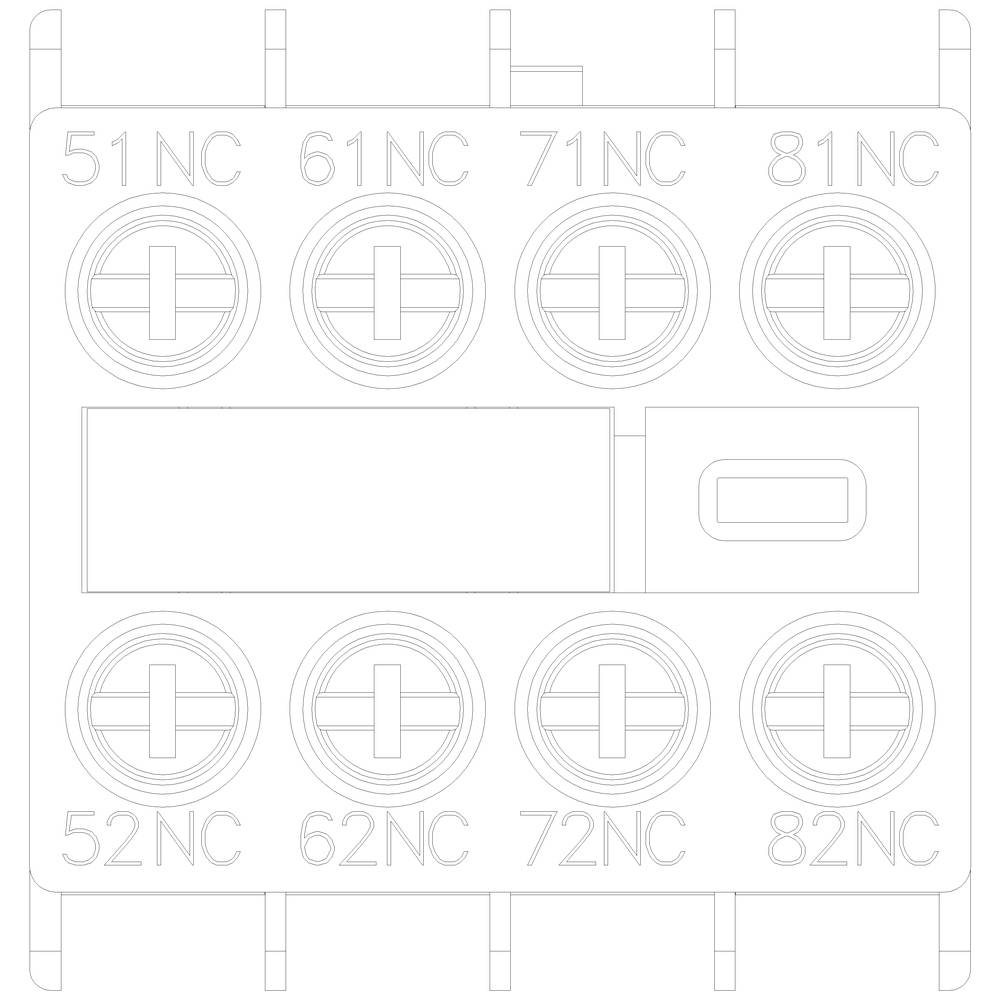

Náčrt schématu elektrického obvodu se svorkami, označený NC-svorkami 51 až 82, zobrazuje propojení obvodů.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

šroubovací

Typ

3RH2911-1XA04-0MA0

Konstrukční velikost

S00

Pomocný kontakt

4 rozpínací kontakty

Datasheety: (PDF)

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (655,00 Kč / kus)

Kč

Už jen 2 Set(y) skladem!

Nahlásit právní incident

Technické parametry

Provedení výrobku: Zepředu zaskakovatelný, se schválením SUVAFunkce výrobku / nucené vedení: AnoFunkce výrobku / nucené vedení, poznámka: S 3RH2Funkce výrobku / zrcadlový kontakt: AnoFunkce výrobku / zrcadlový kontakt, poznámka: S 3RT2Oblast použití: Pro rozšíření pomocných kontaktů v řídicím obvoduVhodné pro použití: Pomocný a výkonový stykačImpulsní výdržné napětí: 6 kVTypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Kategorie produktu: pomocný spínač

Typ: 3RH2911-1XA04-0MA0

Konstrukční velikost: S00

Pomocný kontakt: 4 rozpínací kontakty

Druh montáže: zaklapávací uchycení

Připojení: šroubovací

Elektrická životnost: 200000

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 37.5 mm

Hloubka: 43.7 mm

Rozm.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 2862282 Siemens 3RH2911-1XA04-0MA0 pomocný spínač 1 ks

Popis

Pomocný spínač na přední straně, 4 Ö, 1 Ö, 1 Ö, 1 Ö, 1 Ö pro 3RH2 a 3RT2 šroubové připojení 51/52, 61/62, 71/72, 81/82 pomocný spínač SIRIUS 3RH29 pro rozšíření pomocných kontaktů v řídicím obvodu.Přední pomocný spínač 3RH29 lze namontovat bez nářadí nezávisle na typu stykače 3RT2 a pomocné stykače 3RH2.Pomocné spínače 3RH19/3RH29 jsou k dispozici jako varianty sestavitelné zepředu nebo z boku, s až čtyřmi bezmaznými spínacími nebo až dvěma předsazenými spínacími a rozpínacími kontakty. Pomocný spínač může být proveden jako nuceně vedené kontaktní prvky v pomocné ochraně 3RH nebo jako zrcadlové kontakty při ochraně výkonu 3RT. K dispozici jsou neustále se šroubovacím uzávěrem a přípojka s pružinovým protitahem.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
