Siemens 3RH2911-1MA11 pomocný spínač 1 ks

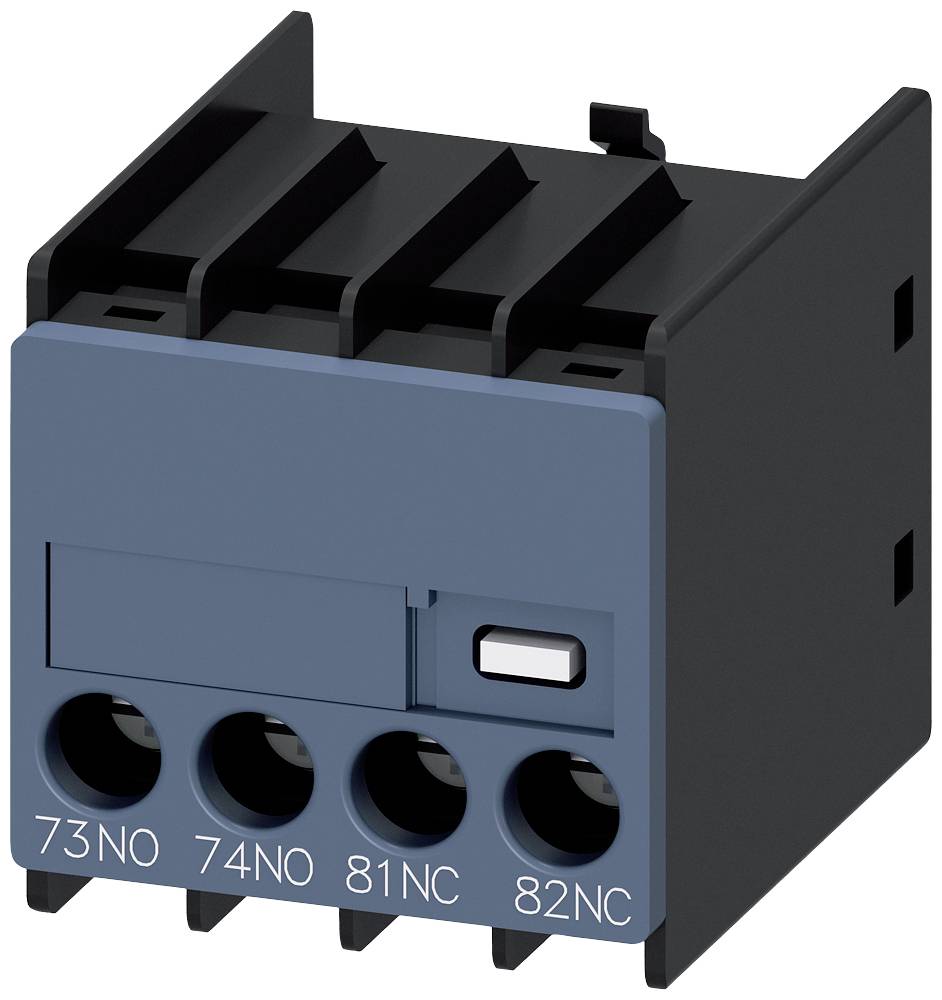

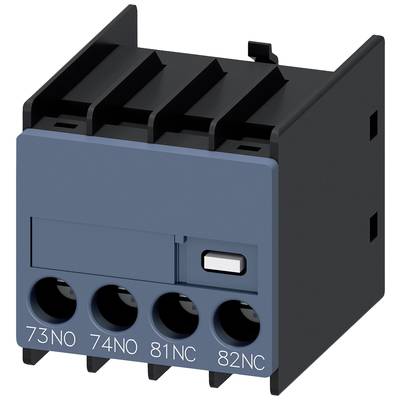

Elektrický reléový modul s modrou přední stranou a čtyřmi připojovacími svorkami, označenými '73NO', '74NO', '81NC', '82NC'.

Ilustrační obrázek

Elektronické řízení v popředí rozvaděče, vpravo strojní zařízení za deštěm zmáčeným oknem, průmyslové prostředí.

Diagram znázorňuje stykač velikosti 500, s různými pomocnými spínači a rozšířeními. Číslované díly s popisy a možnostmi připojení.

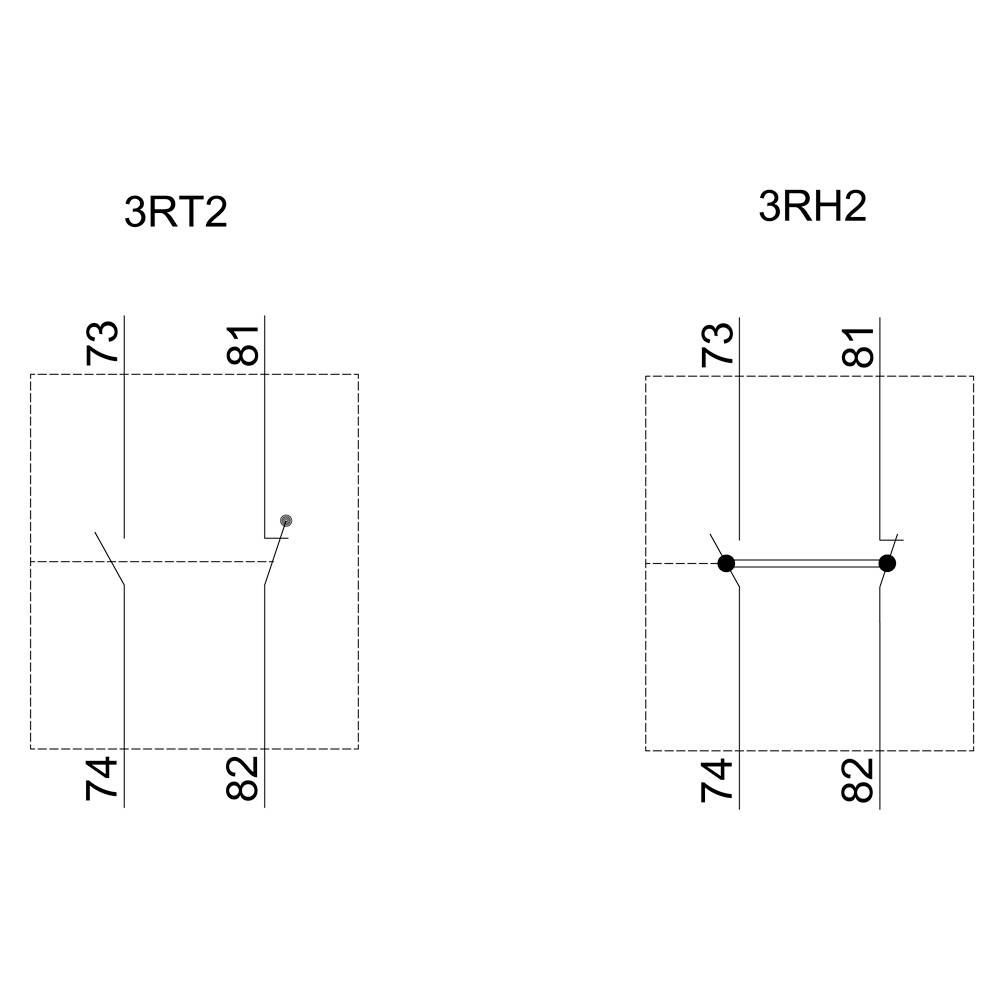

Schéma elektrického zapojení se dvěma symboly: '3RT2' je jednoduchý spínač; '3RH2' znázorňuje spínač s připojením. Čísla 73, 74, 81, 82 jsou vyznačena.

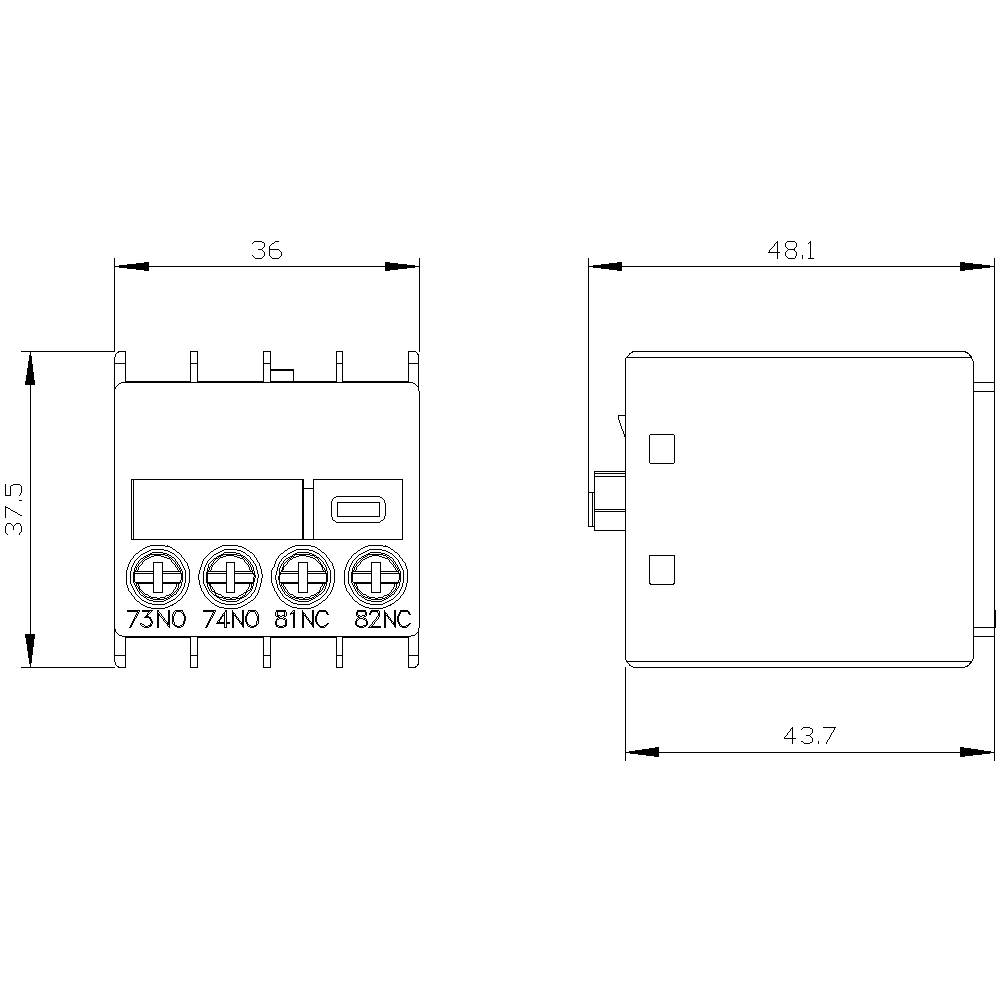

Technický výkres relé s bočními a čelními pohledy. Rozměry: šířka 36, výška 37,5, celková hloubka 48,1.

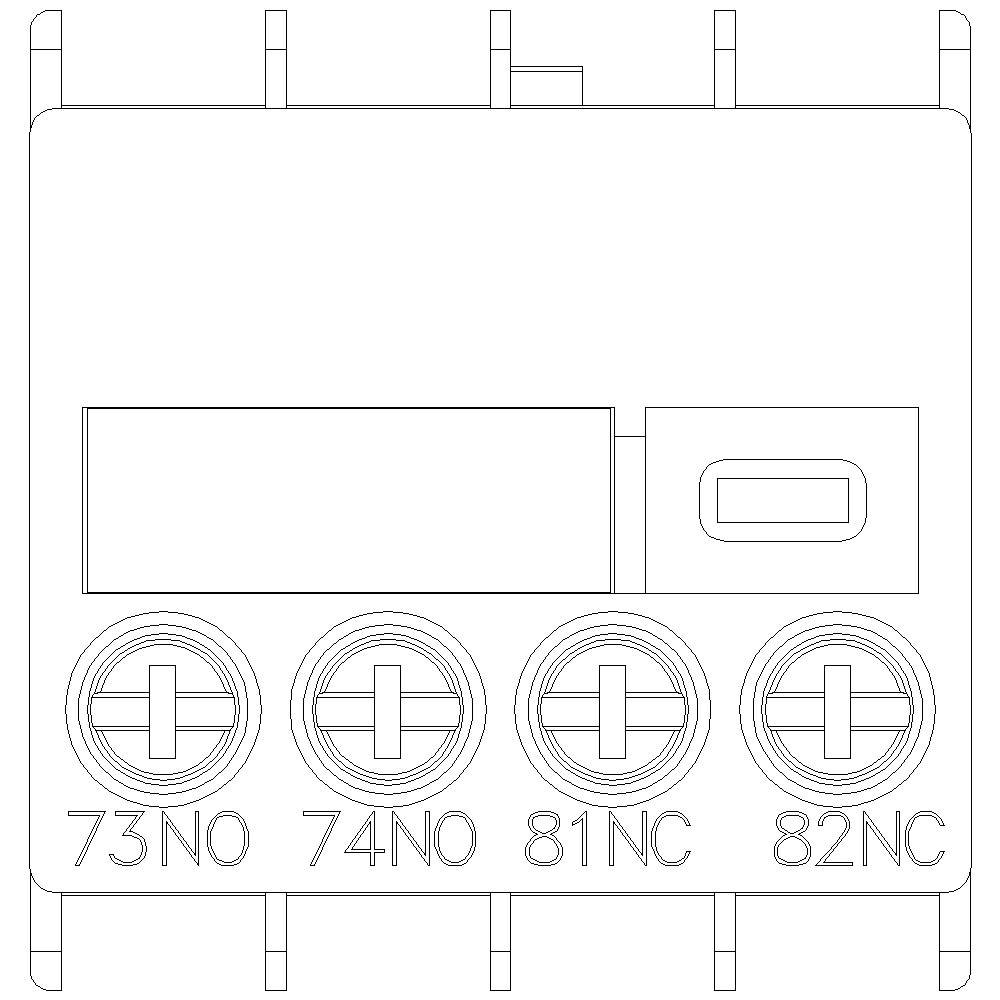

'Technický výkres spínače se čtyřmi připojovacími svorkami, označenými jako 73NO, 74NO, 81NC, 82NC, a obdélníkovým prostorem.'

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

šroubovací

Typ

3RH2911-1MA11

Konstrukční velikost

S00

Pomocný kontakt

1 spínací kontakt

1 rozpínací kontakt

Datasheety: (PDF)

Okamžité doručení: Pá 7. 8.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (425,00 Kč / kus)

425,00 Kč

Včetně DPH.

Už jen 1 Set(y) skladem!

Nahlásit právní incident

Technické parametry

Provedení výrobku: Odsažitelné zepředuFunkce výrobku / nucené vedení: AnoFunkce výrobku / nucené vedení, poznámka: S 3RH2Funkce výrobku / zrcadlový kontakt: AnoFunkce výrobku / zrcadlový kontakt, poznámka: S 3RT2Oblast použití: Pro rozšíření pomocných kontaktů v řídicím obvoduVhodné pro použití: Pomocný a výkonový stykačImpulsní výdržné napětí: 6 kVTypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Kategorie produktu: pomocný spínač

Typ: 3RH2911-1MA11

Konstrukční velikost: S00
S0
S2
S3

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Druh montáže: zaklapávací uchycení

Připojení: šroubovací

Elektrická životnost: 200000

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 37.5 mm

Hloubka: 43.7 mm

Rozm.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Other

: Clip-on

: None

: Screw connection

: 1

: 1

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2862280 Siemens 3RH2911-1MA11 pomocný spínač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862280 Siemens 3RH2911-1MA11 pomocný spínač 1 ks

Popis

Pomocný spínač na přední straně, 1 s + 1 NC, 1 s, 1 NC připojení zespodu pro 3RH2 a 3RT2 šroubové připojení 73/74, 81/82 pomocný spínač SIRIUS 3RH29 pro rozšíření pomocných kontaktů v řídicím obvodu.Přední pomocný spínač 3RH29 lze namontovat bez nářadí nezávisle na typu stykače 3RT2 a pomocné stykače 3RH2.Pomocné spínače 3RH19/3RH29 jsou k dispozici jako varianty sestavitelné zepředu nebo z boku, s až čtyřmi bezmaznými spínacími nebo až dvěma předsazenými spínacími a rozpínacími kontakty. Pomocný spínač může být proveden jako nuceně vedené kontaktní prvky v pomocné ochraně 3RH nebo jako zrcadlové kontakty při ochraně výkonu 3RT. K dispozici jsou neustále se šroubovacím uzávěrem a přípojka s pružinovým protitahem.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
