Siemens 3RH2911-1HA21 pomocný spínač 1 ks

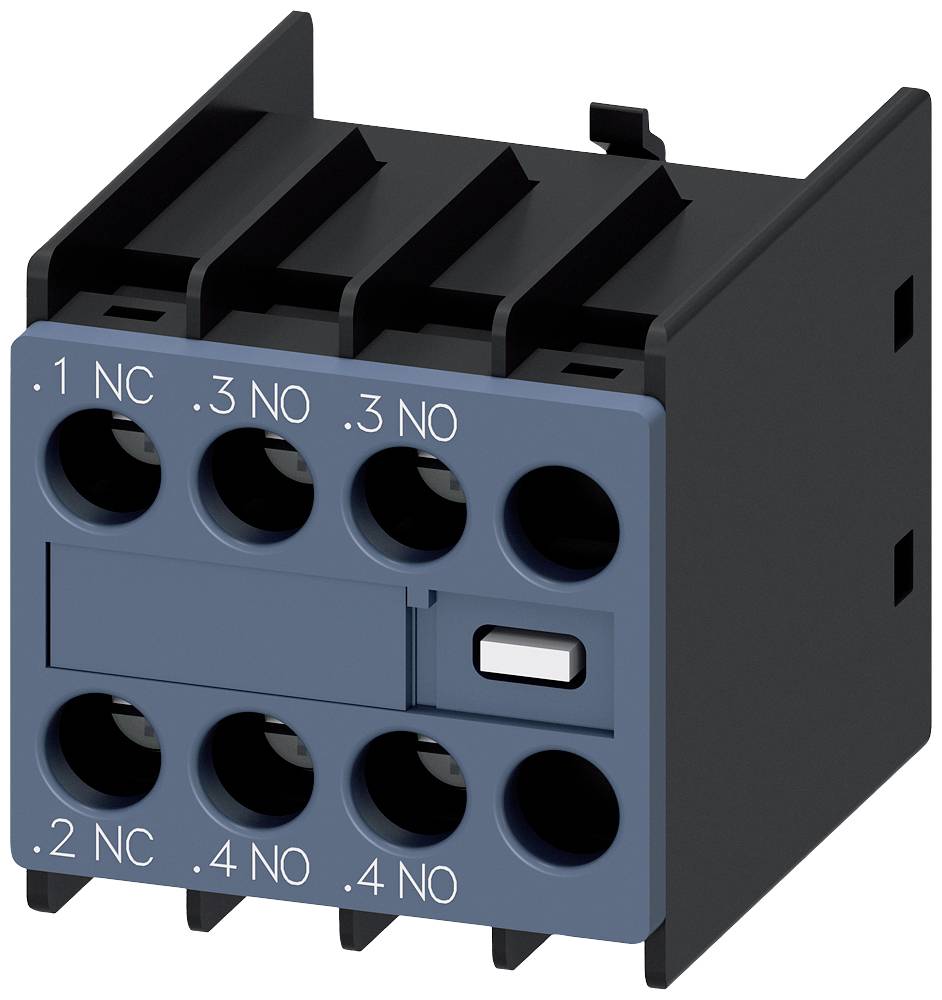

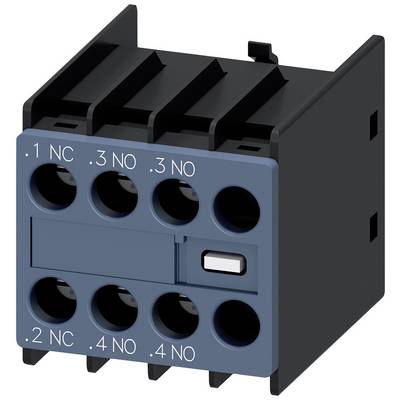

Elektrický reléový blokový modul s několika připojovacími svorkami, označenými "NC" a "NO" pro různé spínací stavy.

Ilustrační obrázek

Průmyslový provoz: V popředí otevřená rozvodná skříň s kabeláží a řídicími přístroji, vpravo od ní deštěm zkropeená okenní plocha.

Ochranný systém se střelci, pomocnými spínači a spojovacími prvky. Číslované díly ukazují možnosti montáže a funkční popisy.

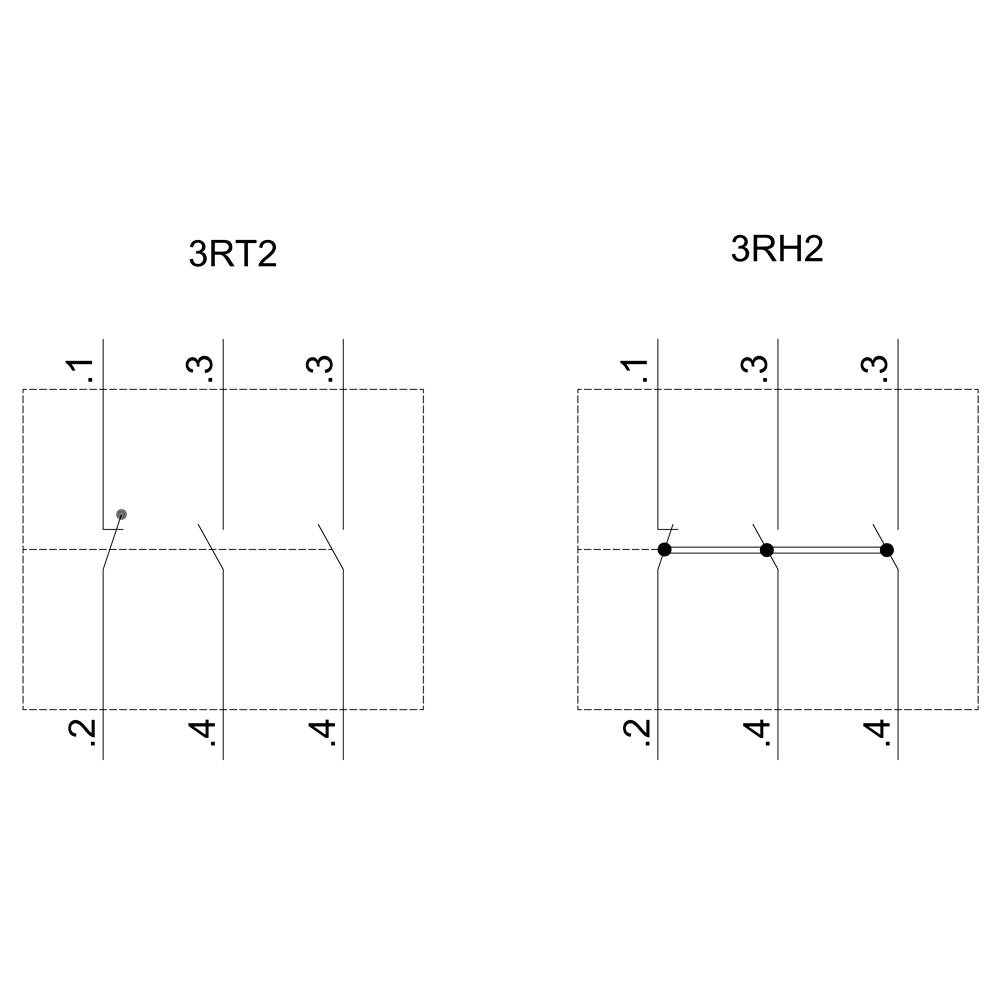

"3RT2" a "3RH2" ukazují elektrická schémata zapojení. Vlevo: spínač se třemi polohami. Vpravo: paralelní zapojení s propojkami mezi svorkami 2-4 a 3-3.

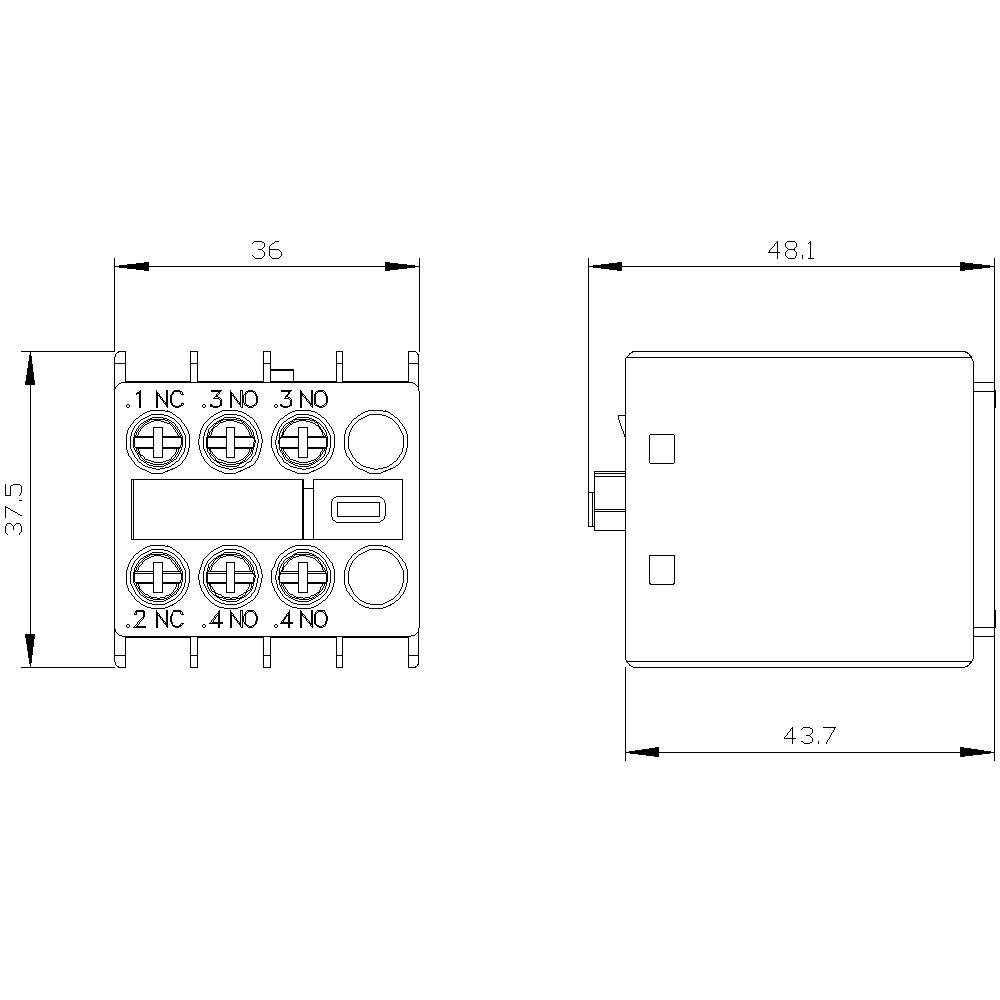

Technický výkres elektrického relé s rozměry: šířka 36 mm, hloubka 43,7 mm, výška 48,1 mm. Zobrazuje svorky: 1 NC, 2 NC, 3 NO.

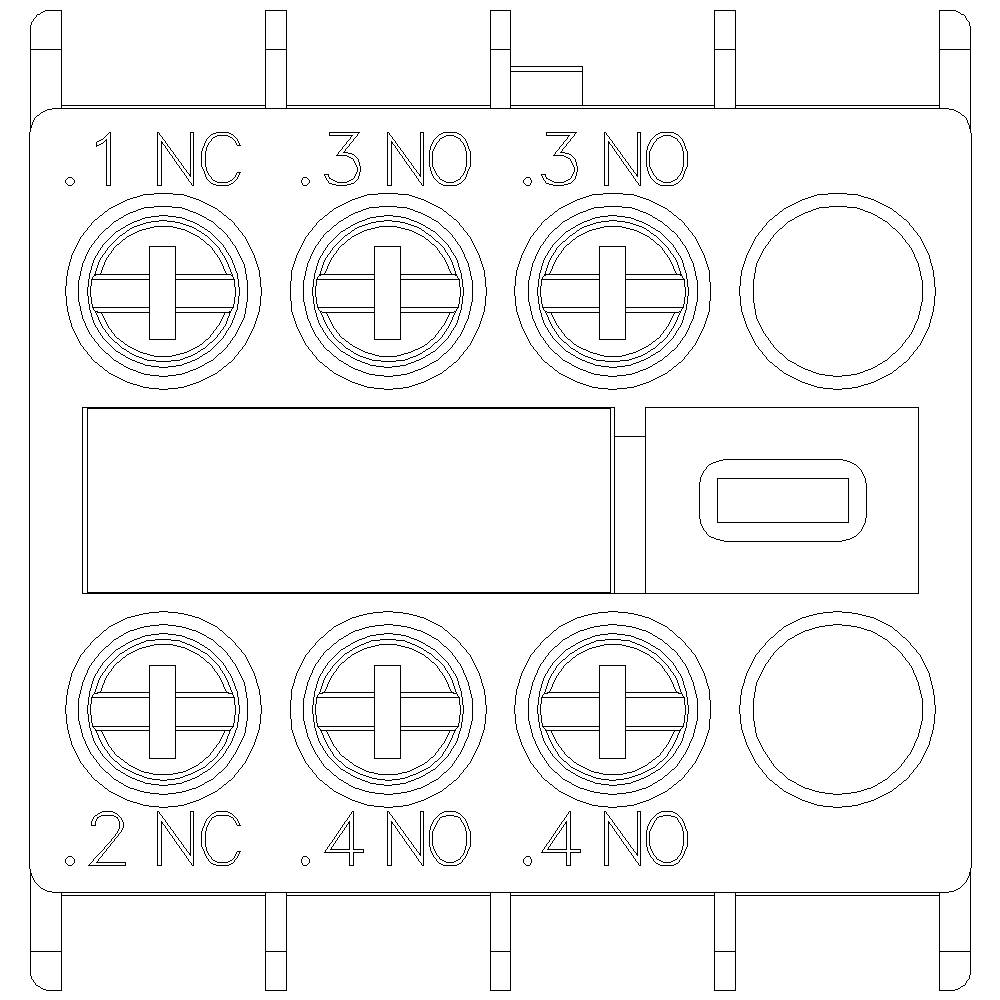

Diagram elektrické připojovací krabice se čtyřmi svorkami, označenými jako .1 NC, .2 NC, .3 NO, .3 NO. Zobrazuje obsazení spínacích kontaktů.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

šroubovací

Typ

3RH2911-1HA21

Konstrukční velikost

S00

Pomocný kontakt

2 spínací kontakty

1 rozpínací kontakt

Datasheety: (PDF)

Okamžité doručení: Pá 10. 7.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (535,00 Kč / kus)

535,00 Kč

Včetně DPH.

Už jen 2 Set(y) skladem!

Nahlásit právní incident

Technické parametry

Provedení výrobku: Odsažitelné zepředuFunkce výrobku / nucené vedení: AnoFunkce výrobku / nucené vedení, poznámka: S 3RH2Funkce výrobku / zrcadlový kontakt: AnoFunkce výrobku / zrcadlový kontakt, poznámka: S 3RT2Oblast použití: Pro rozšíření pomocných kontaktů v řídicím obvoduVhodné pro použití: Pomocný a výkonový stykačImpulsní výdržné napětí: 6 kVTypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Kategorie produktu: pomocný spínač

Typ: 3RH2911-1HA21

Konstrukční velikost: S00
S0
S2
S3

Pomocný kontakt: 2 spínací kontakty
1 rozpínací kontakt

Druh montáže: zaklapávací uchycení

Připojení: šroubovací

Elektrická životnost: 200000

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 37.5 mm

Hloubka: 43.7 mm

Rozm.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: Ne

Ke stažení

List technických údajů

List technických údajů 2862277 Siemens 3RH2911-1HA21 pomocný spínač 1 ks

Popis

Pomocný spínač SIRIUS 3RH29 na čelní straně, 2 s + 1 NC, 1 s pro 3RH2 a 3RT2 šroubové připojení .1/.2, .3/4, .3/.4 pomocný spínač SIRIUS 3RH29 pro rozšíření pomocných kontaktů v řídicím obvodu.Přední pomocný spínač 3RH29 lze namontovat bez nářadí nezávisle na typu stykače 3RT2 a pomocné stykače 3RH2.Pomocné spínače 3RH19/3RH29 jsou k dispozici jako varianty sestavitelné zepředu nebo z boku, s až čtyřmi bezmaznými spínacími nebo až dvěma předsazenými spínacími a rozpínacími kontakty. Pomocný spínač může být proveden jako nuceně vedené kontaktní prvky v pomocné ochraně 3RH nebo jako zrcadlové kontakty při ochraně výkonu 3RT. K dispozici jsou neustále se šroubovacím uzávěrem a přípojka s pružinovým protitahem.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
