Siemens 3RH2911-1HA13 pomocný spínač 1 ks

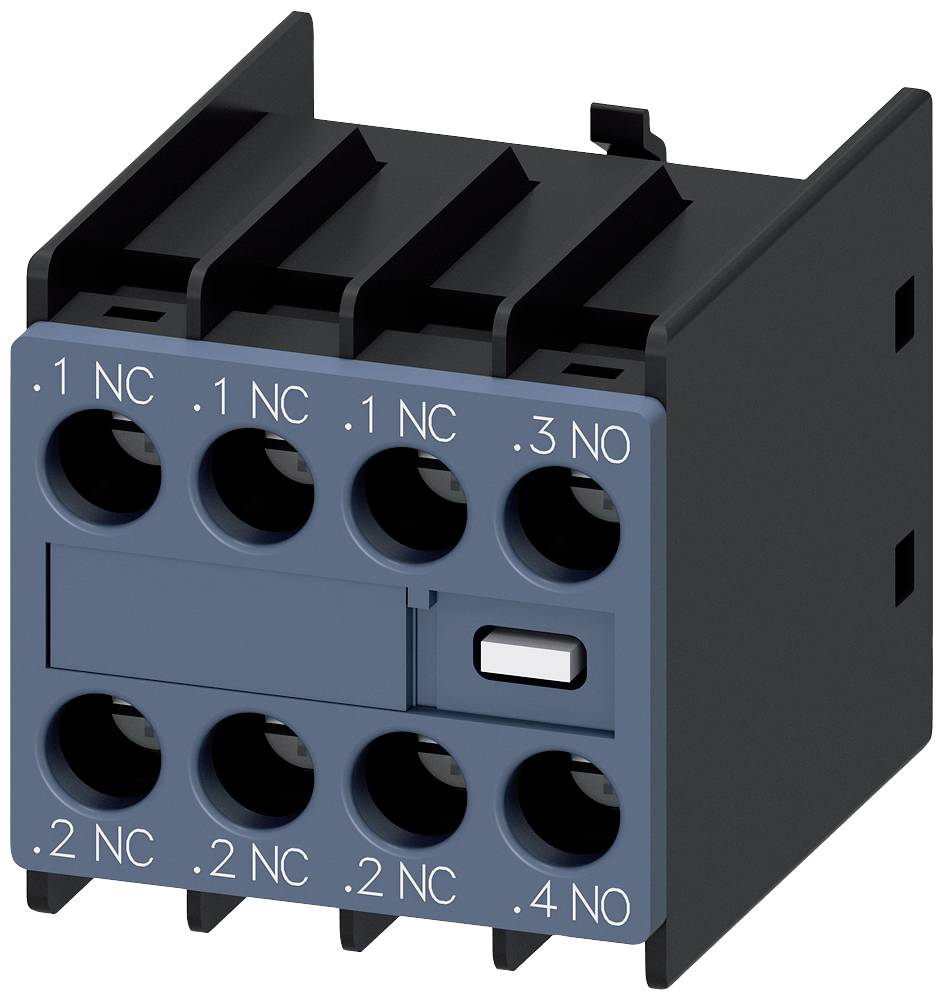

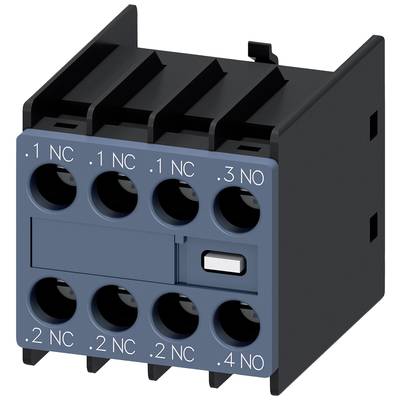

Elektrické relé s několika svorkami pro různé spínací obvody, rozdělené na 'NC' a 'NO' porty, určené k montáži.

Ilustrační obrázek

Vnitřní pohled na rozváděč vedle okna s kapkami deště. V pozadí rozmazaně průmyslový stroj.

Diagram znázorňuje různé spínací a reléové komponenty s čísly a šipkami, popisuje funkční moduly, montáž a pokyny k použití.

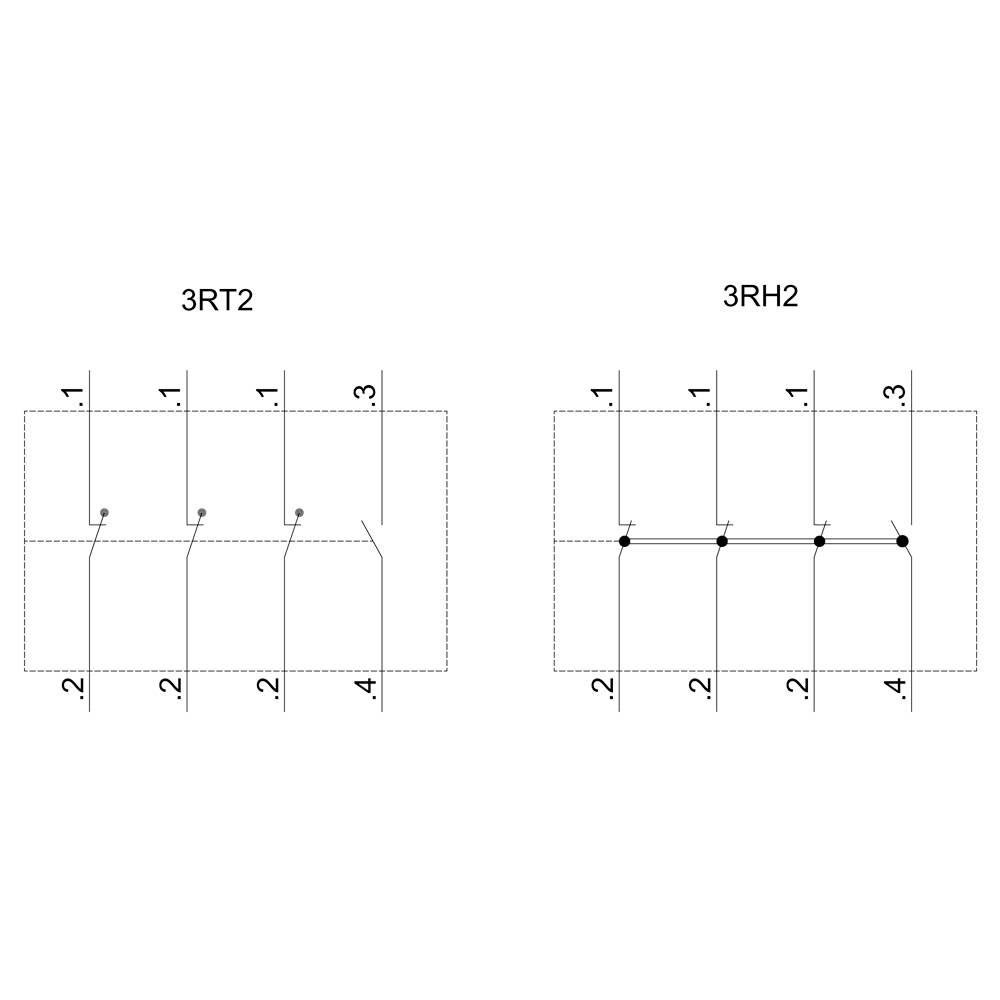

Stykač Schütz 3RT2 zobrazen vlevo a relé 3RH2 vpravo; oba znázorňují vnitřní elektrické zapojení se čtyřmi připojovacími svorkami.

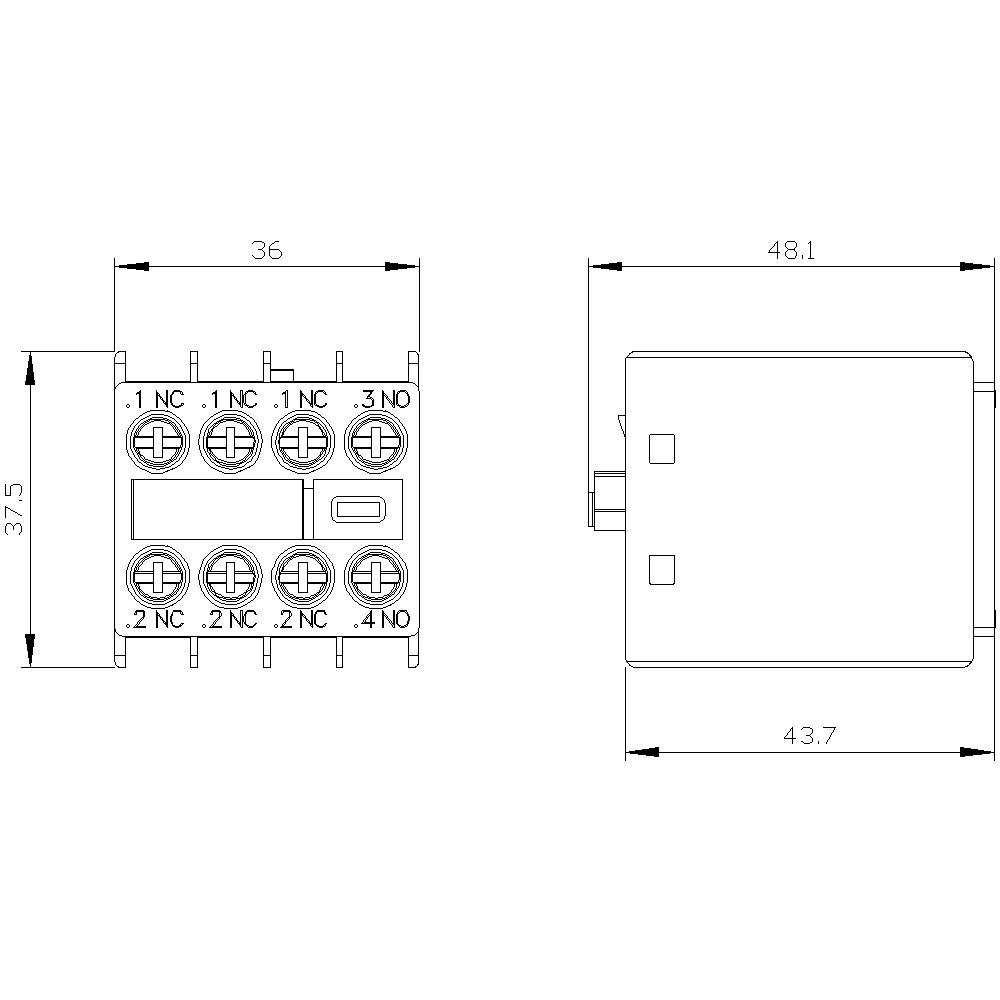

Technický výkres elektrického konektoru s rozměry: 36 x 37,5 mm pohled zepředu; 48,1 x 43,7 mm boční pohled.

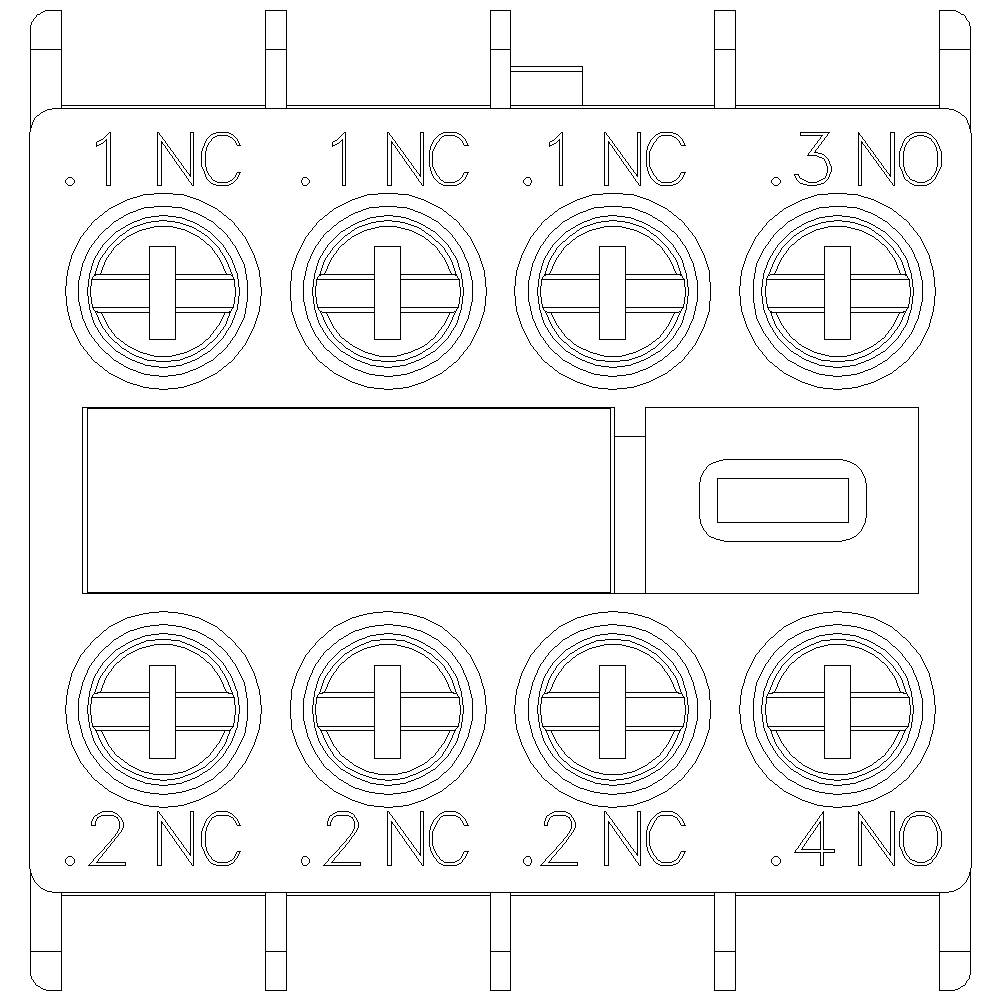

Technický výkres zobrazuje řadu elektrických spínačů s popisy '.1 NC', '.2 NC', '.3 NO', '.4 NO'.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

šroubovací

Typ

3RH2911-1HA13

Konstrukční velikost

S00

Pomocný kontakt

1 spínací kontakt

3 rozpínací kontakty

Datasheety: (PDF)

8 Ks

Prodej a doprava:

Počet

Celková cena (655,00 Kč / kus)

Kč

Už jen 8 Set(y) skladem!

Nahlásit právní incident

Technické parametry

Provedení výrobku: Odsažitelné zepředuFunkce výrobku / nucené vedení: AnoFunkce výrobku / nucené vedení, poznámka: S 3RH2Funkce výrobku / zrcadlový kontakt: AnoFunkce výrobku / zrcadlový kontakt, poznámka: S 3RT2Oblast použití: Pro rozšíření pomocných kontaktů v řídicím obvoduVhodné pro použití: Pomocný a výkonový stykačImpulsní výdržné napětí: 6 kVTypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Kategorie produktu: pomocný spínač

Typ: 3RH2911-1HA13

Konstrukční velikost: S00
S0
S2
S3

Pomocný kontakt: 1 spínací kontakt
3 rozpínací kontakty

Druh montáže: zaklapávací uchycení

Připojení: šroubovací

Elektrická životnost: 200000

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 37.5 mm

Hloubka: 43.7 mm

Rozm.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 2862275 Siemens 3RH2911-1HA13 pomocný spínač 1 ks

Popis

Pomocný spínač SIRIUS 3RH29 pro rozšíření pomocných kontaktů v řídicím obvodu, 1 s na přední straně, 1 s + 3 NC, 1 NO, 1 NC, 1 NO a 3RT2 šroubové spoje .1/2, .1/2, .3/.4 pomocný spínač SIRIUS 3RH29.Přední pomocný spínač 3RH29 lze namontovat bez nářadí nezávisle na typu stykače 3RT2 a pomocné stykače 3RH2.Pomocné spínače 3RH19/3RH29 jsou k dispozici jako varianty sestavitelné zepředu nebo z boku, s až čtyřmi bezmaznými spínacími nebo až dvěma předsazenými spínacími a rozpínacími kontakty. Pomocný spínač může být proveden jako nuceně vedené kontaktní prvky v pomocné ochraně 3RH nebo jako zrcadlové kontakty při ochraně výkonu 3RT. K dispozici jsou neustále se šroubovacím uzávěrem a přípojka s pružinovým protitahem.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
