Siemens 3RH2911-1GA40 pomocný spínač 1 ks

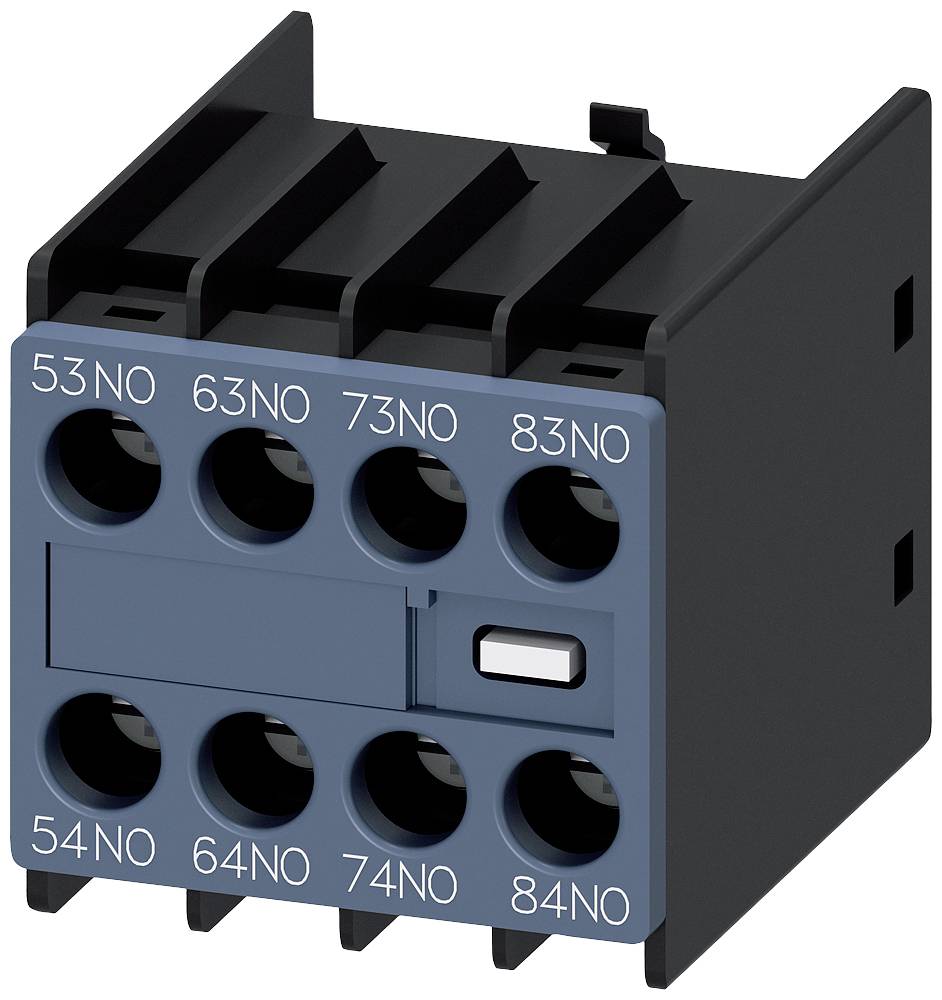

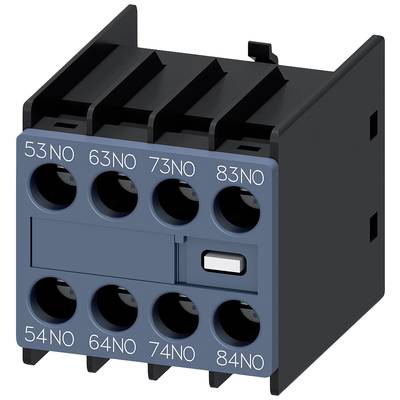

Elektrický kontaktní modul s osmi označenými připojovacími zdířkami: 53NO, 54NO, 63NO, 64NO, 73NO, 74NO, 83NO, 84NO.

Ilustrační obrázek

Obraz ukazuje otevřenou elektrickou rozvodnou skříň s ovládacím panelem na průmyslovém pozadí, vnímanou skrze deštěm polité okno.

Diagram znázorňující spínače a příslušenství série 500 s popiskami pro různé pomocné spínače, ilustrující připojovací místa a možnosti instalace.

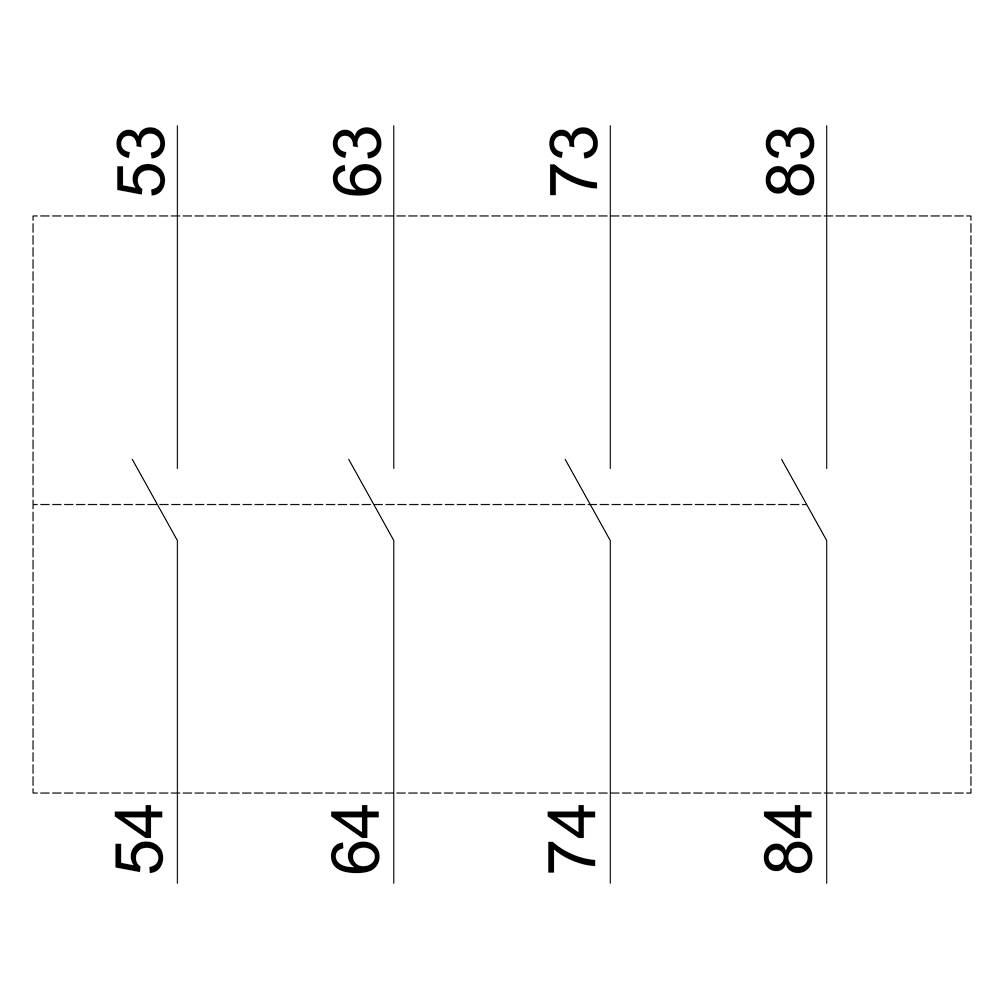

Graf zobrazuje tři vertikální čáry v obdélníku, očíslované od 53 do 84 v krocích po deseti.

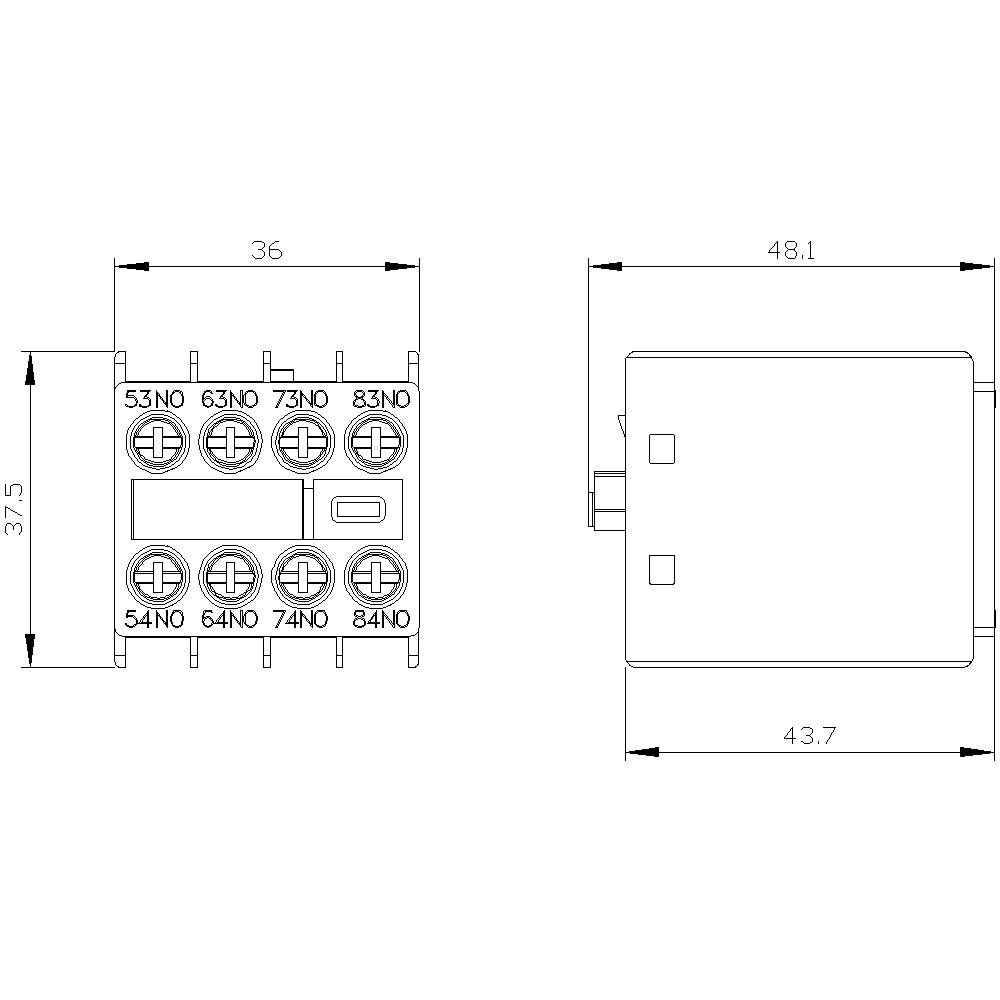

Technický výkres elektrického relé s osmi svorkami, označenými '53NO', '63NO', '73NO', '83NO', '54NO', '64NO', '74NO', '84NO'. Rozměry: 36x37,5 mm.

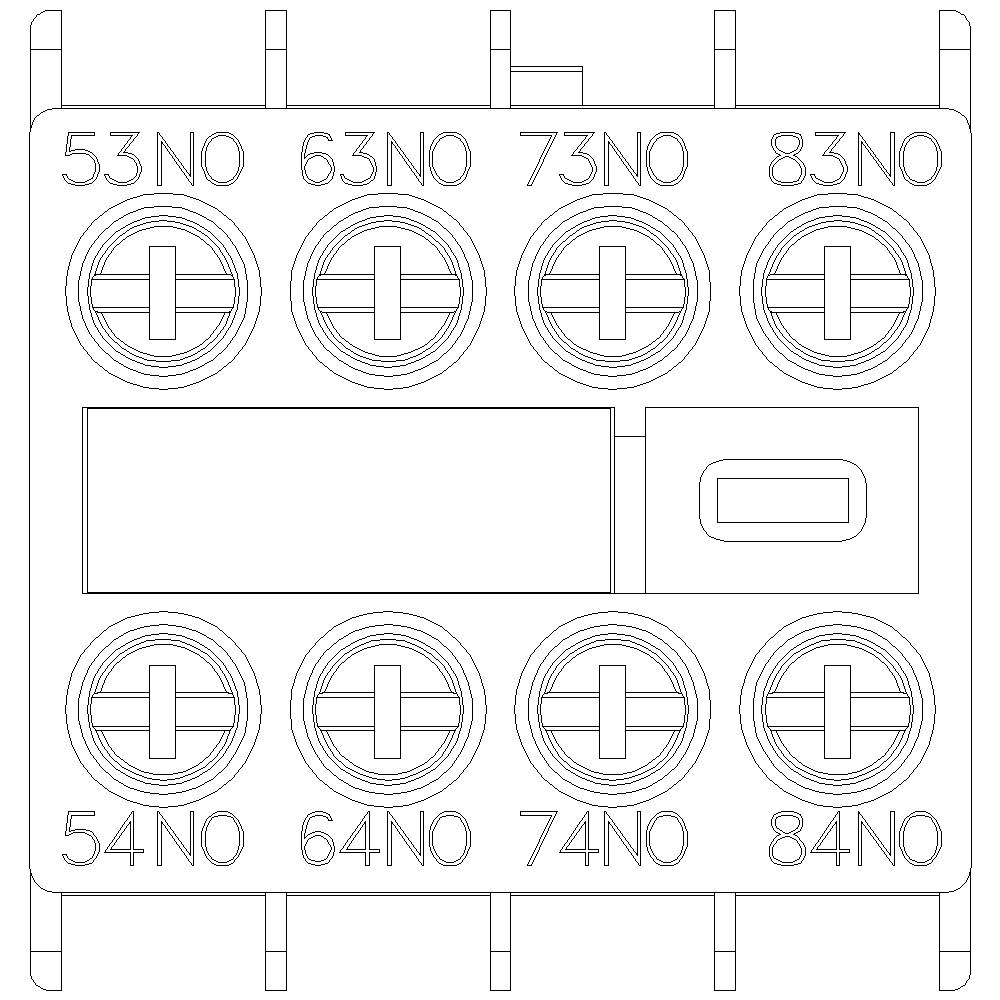

Vícepolová elektrická svorkovnice s číslováním 53NO až 84NO, drátové připojení pro spínací systémy, pohled zepředu na připojovací svorky.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

šroubovací

Typ

3RH2911-1GA40

Konstrukční velikost

S00

Pomocný kontakt

4 spínací kontakty

Datasheety: (PDF)

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (655,00 Kč / kus)

Kč

Už jen 5 Set(y) skladem!

Nahlásit právní incident

Technické parametry

Provedení produktu: Na přední straně zaklapávací na pomocný spínač 3RH2140/3RH2440Funkce výrobku / nucené vedení: AnoFunkce výrobku / nucené vedení, poznámka: S 3RH2Oblast použití: Pro rozšíření pomocných kontaktů v řídicím obvoduVhodné pro použití: Pomocný stykačImpulsní výdržné napětí: 6 kVTypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Kategorie produktu: pomocný spínač

Typ: 3RH2911-1GA40

Konstrukční velikost: S00

Pomocný kontakt: 4 spínací kontakty

Druh montáže: zaklapávací uchycení

Připojení: šroubovací

Elektrická životnost: 200000

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 37.5 mm

Hloubka: 43.7 mm

Rozm.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 2862270 Siemens 3RH2911-1GA40 pomocný spínač 1 ks

Popis

Pomocný spínač zepředu, 4 s, elektrický dráha 1 s, 1 s, 1 s, 1 s pro ochranu konstrukční velikosti S00 šroubové připojení 53/54 , 63/64 , 73/74 , 83/84 pro 3RH2140/3RH2440 podle DIN EN 50011, fyzicky kódovatelný pouze s Histykači 3RH2140* u 3RH2440* lze kombinovat (podle EN 50011) Pomocný spínač SIRIUS 3RH29 pro rozšíření pomocných kontaktů v řídicím obvodu.Přední pomocný spínač 3RH29 lze namontovat bez nářadí nezávisle na typu stykače 3RT2 a pomocné stykače 3RH2.Pomocné spínače 3RH19/3RH29 jsou k dispozici jako varianty sestavitelné zepředu nebo z boku, s až čtyřmi bezmaznými spínacími nebo až dvěma předsazenými spínacími a rozpínacími kontakty. Pomocný spínač může být proveden jako nuceně vedené kontaktní prvky v pomocné ochraně 3RH nebo jako zrcadlové kontakty při ochraně výkonu 3RT. K dispozici jsou neustále se šroubovacím uzávěrem a přípojka s pružinovým protitahem.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
