Siemens 3RH2911-1GA31 blok pomocných spínačů 1 ks | Conrad Electronic

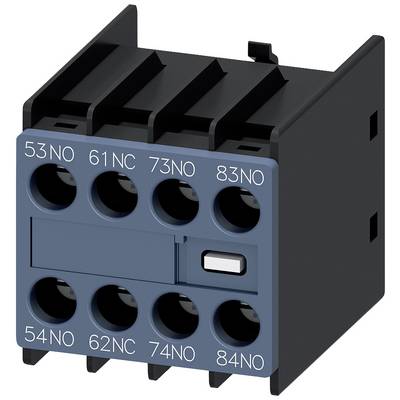

Elektrické relé se modrými připojovacími svorkami je zobrazeno. Svorky jsou označeny 'NO' a 'NC', aby indikoval spínací stav.

Ilustrační obrázek

Elektrické relé se modrými připojovacími svorkami je zobrazeno. Svorky jsou označeny 'NO' a 'NC', aby indikoval spínací stav.

Vnitřek rozvaděče s elektronickými komponenty vlevo, pravá strana ukazuje strojní zařízení skrz deštěm zmáčené okno.

Schéma 'Schütz, velikost S00' zobrazuje různé spínací komponenty označené čísly. Barvy a symboly objasňují propojení a funkce.

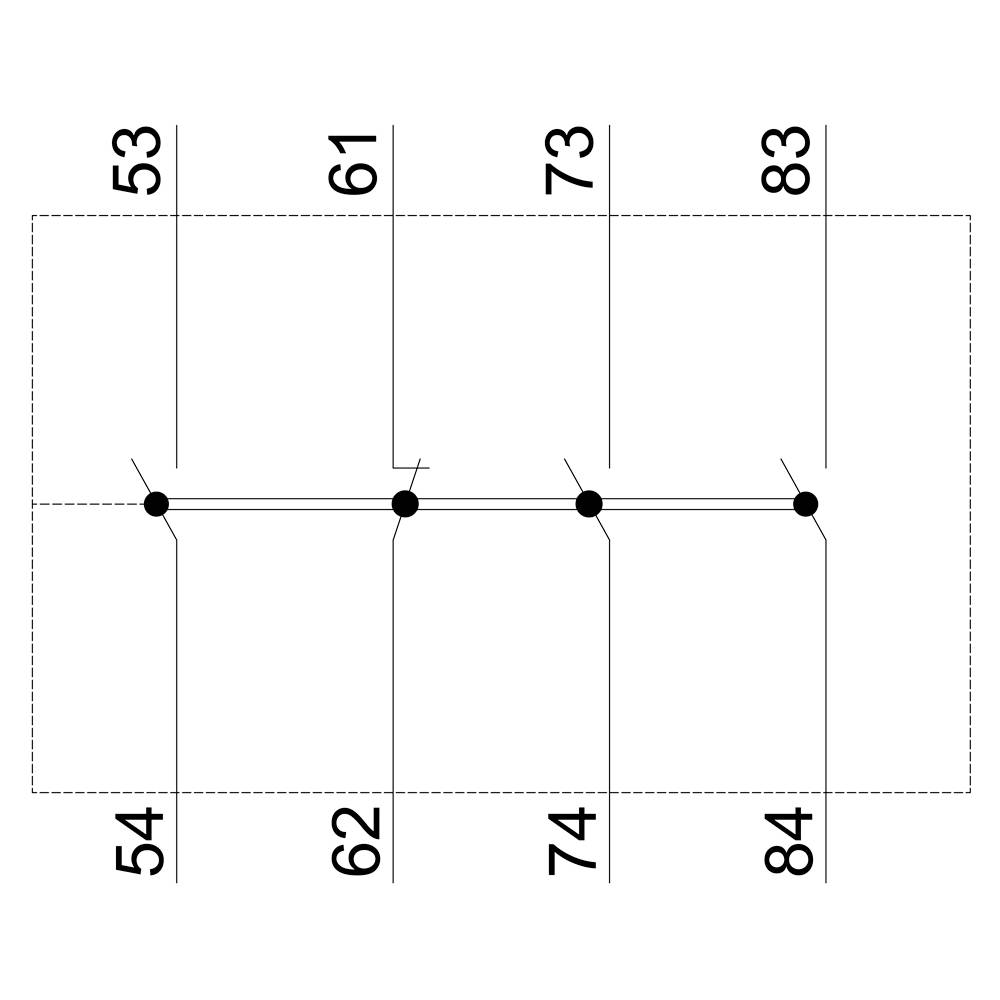

Graf zobrazuje čtyři body na horizontální linii, které jsou označeny čísly: 53/54, 61/62, 73/74, 83/84.

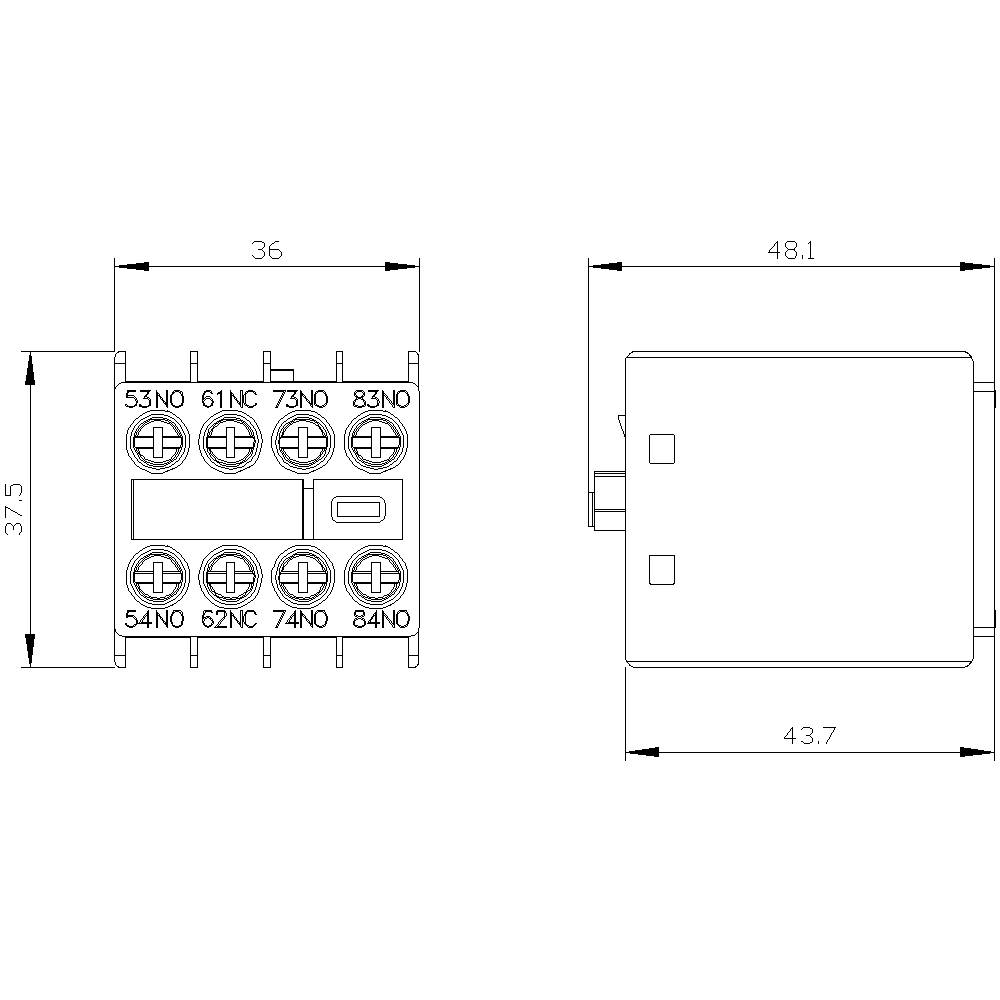

Technický výkres elektrické součástky s přípoji pro 53NO, 61NC, 73NO, 83NO, 54NO, 62NC, 74NO, 84NO, včetně rozměrových údajů.

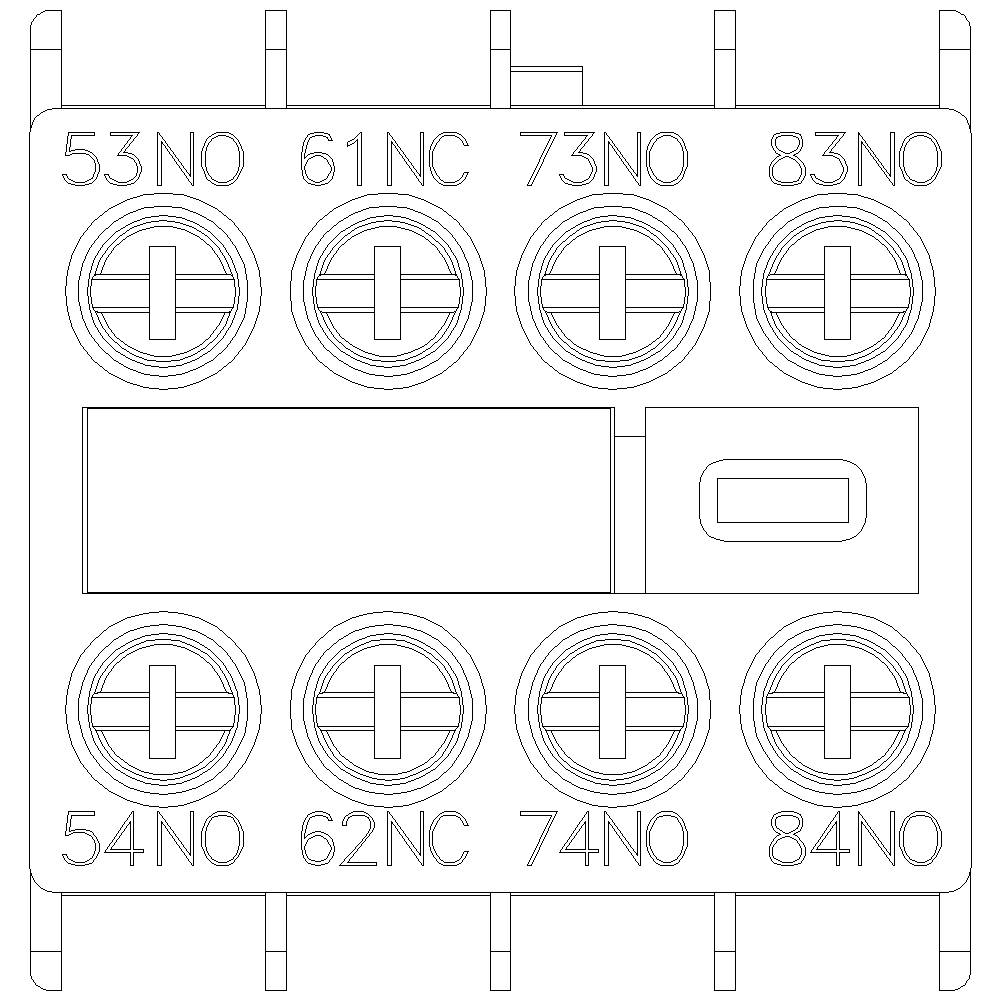

Elektrické schéma zobrazuje relé s osmi svorkami. Nahoře: '53NO, 61NC, 73NO, 83NO'. Dole: '54NO, 62NC, 74NO, 84NO'.

1/6

Ilustrační obrázek

Kategorie produktu

blok pomocných spínačů

Typ

3RH2911-1GA31

Konstrukční velikost

S00

Druh montáže

zaklapávací uchycení

Krytí

IP20

Datasheety: (PDF)

Deutsch (Deutschland)

Siemens

4 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (675,00 Kč / kus)

Kč

Už jen 4 Ks skladem!

Nahlásit právní incident

Technické parametry

Kategorie produktu: blok pomocných spínačů

Typ: 3RH2911-1GA31

Konstrukční velikost: S00

Druh montáže: zaklapávací uchycení

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 37.5 mm

Hloubka: 43.7 mm

Rozm.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 1

: 3

: 0

Ke stažení

List technických údajů

Deutsch (Deutschland)

List technických údajů 1699242 Siemens 3RH2911-1GA31 blok pomocných spínačů 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1699242 Siemens 3RH2911-1GA31 blok pomocných spínačů 1 ks

Popis

Pomocný spínací blok 3S+ 1O 3RH2911-1GA31

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
