Siemens 3RH2911-1FB22 pomocný spínač 1 ks

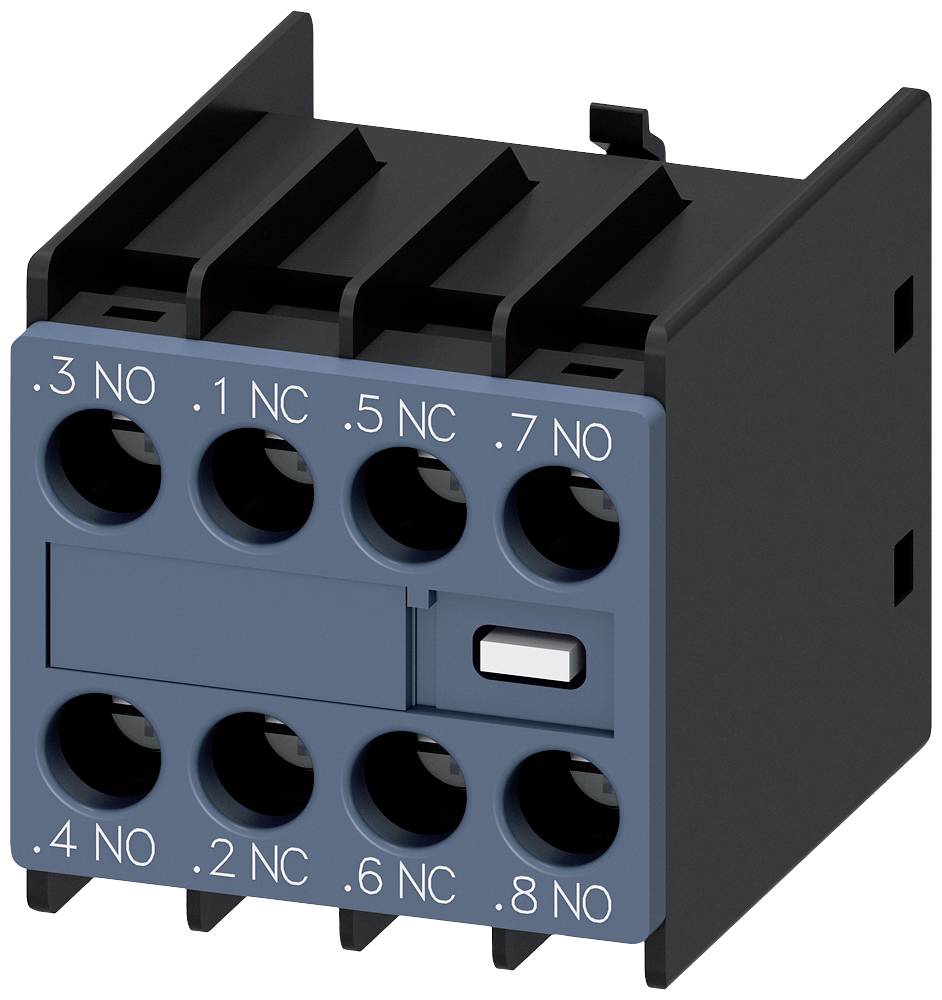

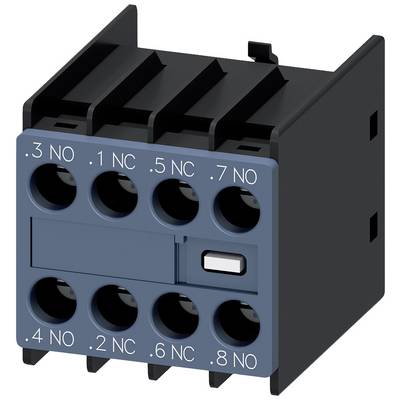

Elektrický svorkovnicový modul s modrou přední stranou a osmi označenými svorkami.

Ilustrační obrázek

Strojovna se skříní rozvaděče vlevo a strojem za deštěm smáčeným sklem vpravo. Elektrické komponenty jsou viditelné.

Diagram zobrazuje různá spínací zařízení a jejich propojení. Hlavní spínač je umístěn uprostřed a obklopují jej pomocné spínače s možnostmi připojení. Popis komponent je uveden níže.

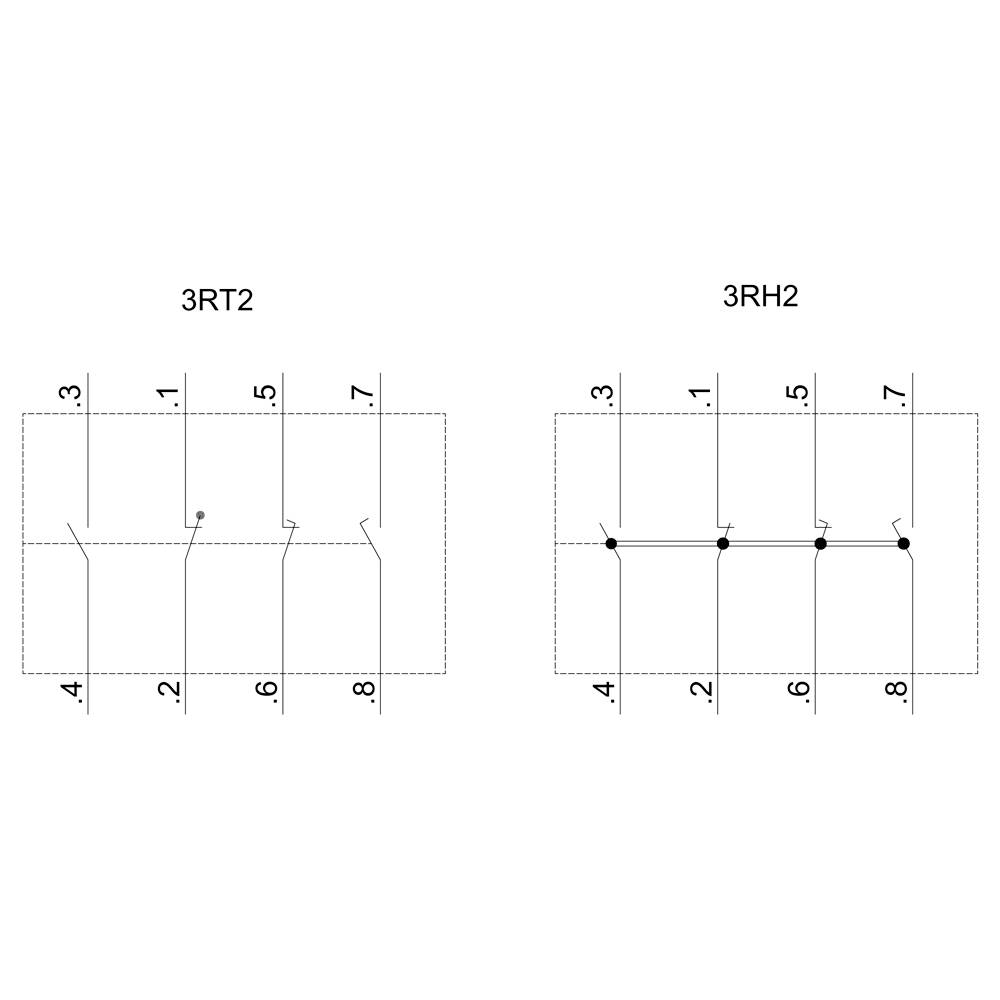

Technické schéma dvou obvodů označených jako '3RT2' a '3RH2' s očíslovanými svorkami.

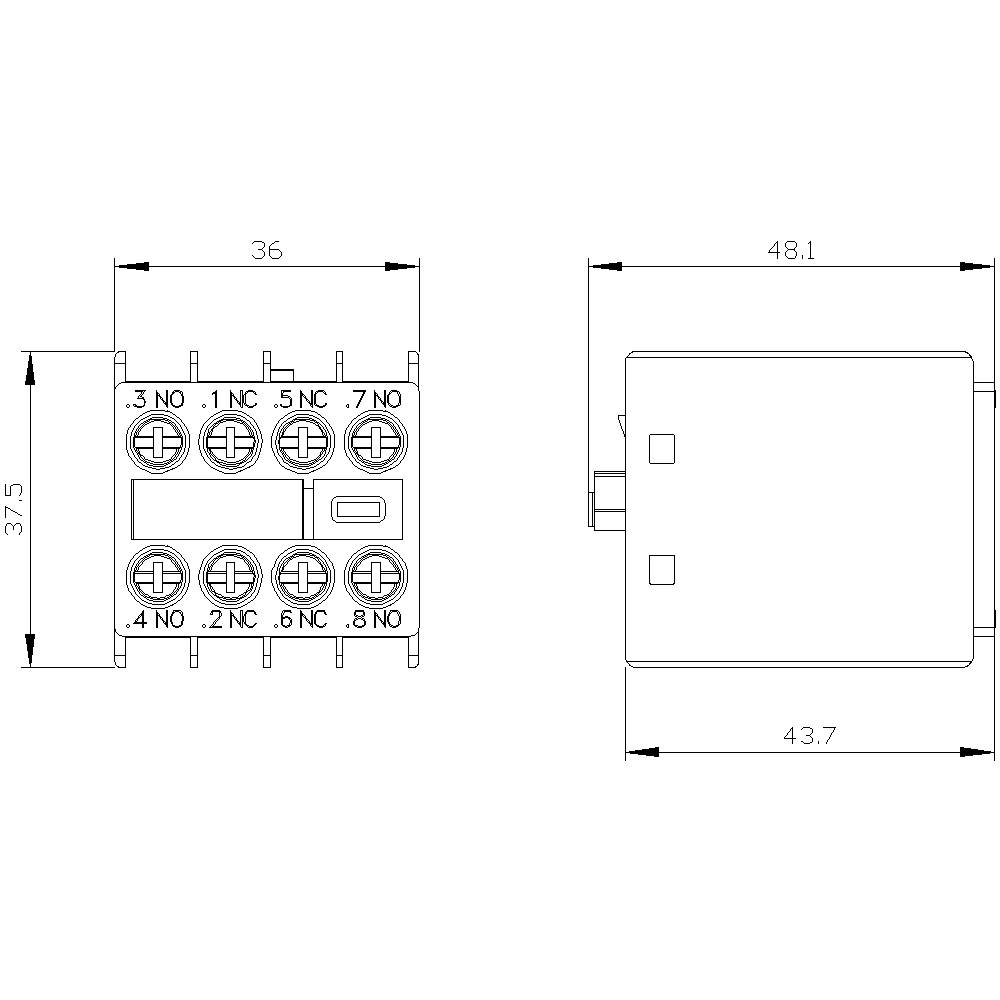

Technický výkres relé s rozmístěním svorek a rozměry: šířka 36 mm, výška 37,5 mm, hloubka 48,1 mm.

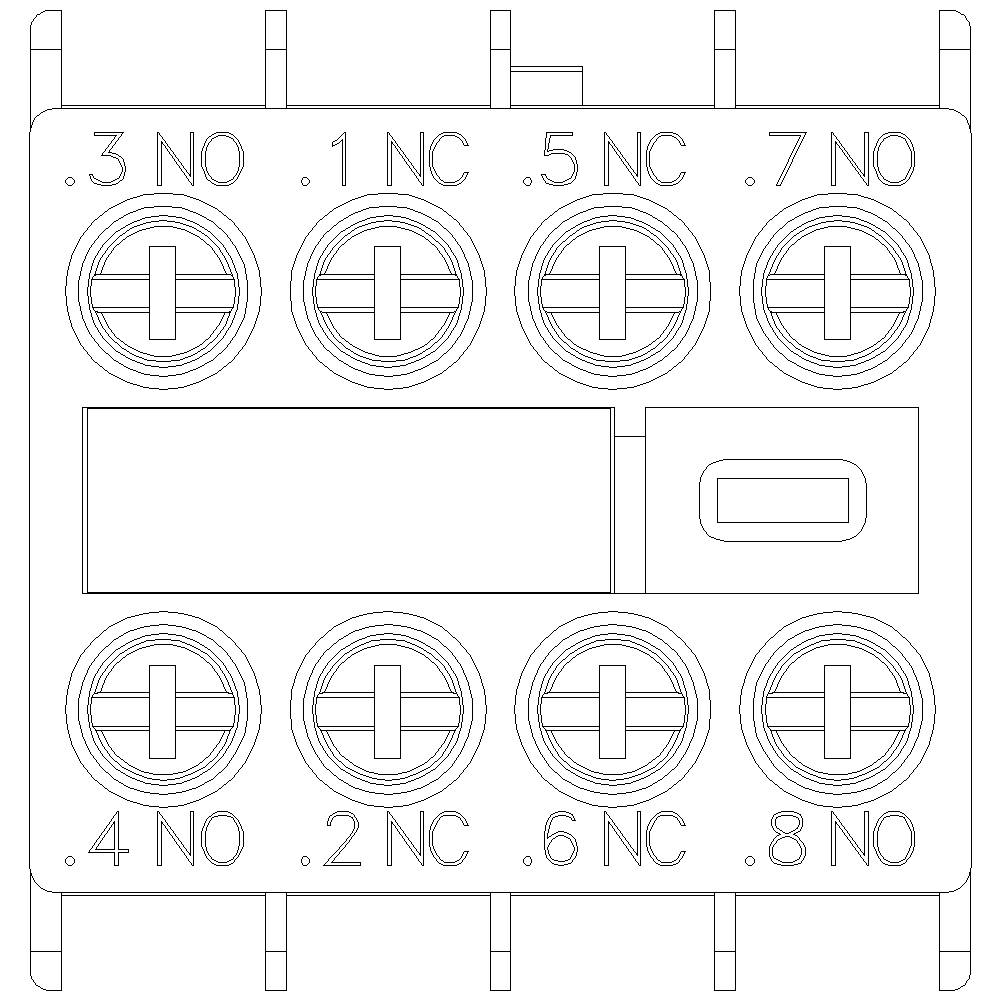

Diagram elektrického konektoru s osmi číslovanými svorkami označenými NO a NC.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

šroubovací

Typ

3RH2911-1FB22

Konstrukční velikost

S00

Pomocný kontakt

1 spínací kontakt

1 rozpínací kontakt

Datasheety: (PDF)

2 Ks

Prodej a doprava:

Počet

Celková cena (1 109,00 Kč / kus)

1 169,00 Kč

-5 %

Kč

Už jen 2 Set(y) skladem!

Nahlásit právní incident

Technické parametry

Provedení výrobku: Odsažitelné zepředuOblast použití: Pro rozšíření pomocných kontaktů v řídicím obvoduVhodné pro použití: Pomocný a výkonový stykačImpulsní výdržné napětí: 6 kVTypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Kategorie produktu: pomocný spínač

Typ: 3RH2911-1FB22

Konstrukční velikost: S00
S0
S2
S3

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Druh montáže: zaklapávací uchycení

Připojení: šroubovací

Elektrická životnost: 200000

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 37.5 mm

Hloubka: 43.7 mm

Rozm.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 1

: 1

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2865226 Siemens 3RH2911-1FB22 pomocný spínač 1 ks

Popis

Pomocný spínač 11 u, zepředu, 2 s + 2 Ö, dráha proudu 1 s, 1 NC, 1 NO, 1 s pro 3RH2 a 3RT2 šroubové spoje .3/.4, .1/.2, .5/.6, RI.7/8 pomocný spínač SIUS 3RH29 pro rozšíření pomocných kontaktů v řídicím obvodu.Přední pomocný spínač 3RH29 lze namontovat bez nářadí nezávisle na typu stykače 3RT2 a pomocné stykače 3RH2.Pomocné spínače 3RH19/3RH29 jsou k dispozici jako varianty sestavitelné zepředu nebo z boku, s až čtyřmi bezmaznými spínacími nebo až dvěma předsazenými spínacími a rozpínacími kontakty. Pomocný spínač může být proveden jako nuceně vedené kontaktní prvky v pomocné ochraně 3RH nebo jako zrcadlové kontakty při ochraně výkonu 3RT. K dispozici jsou neustále se šroubovacím uzávěrem a přípojka s pružinovým protitahem.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
