Siemens 3RH2911-1AA10 pomocný spínač 1 ks

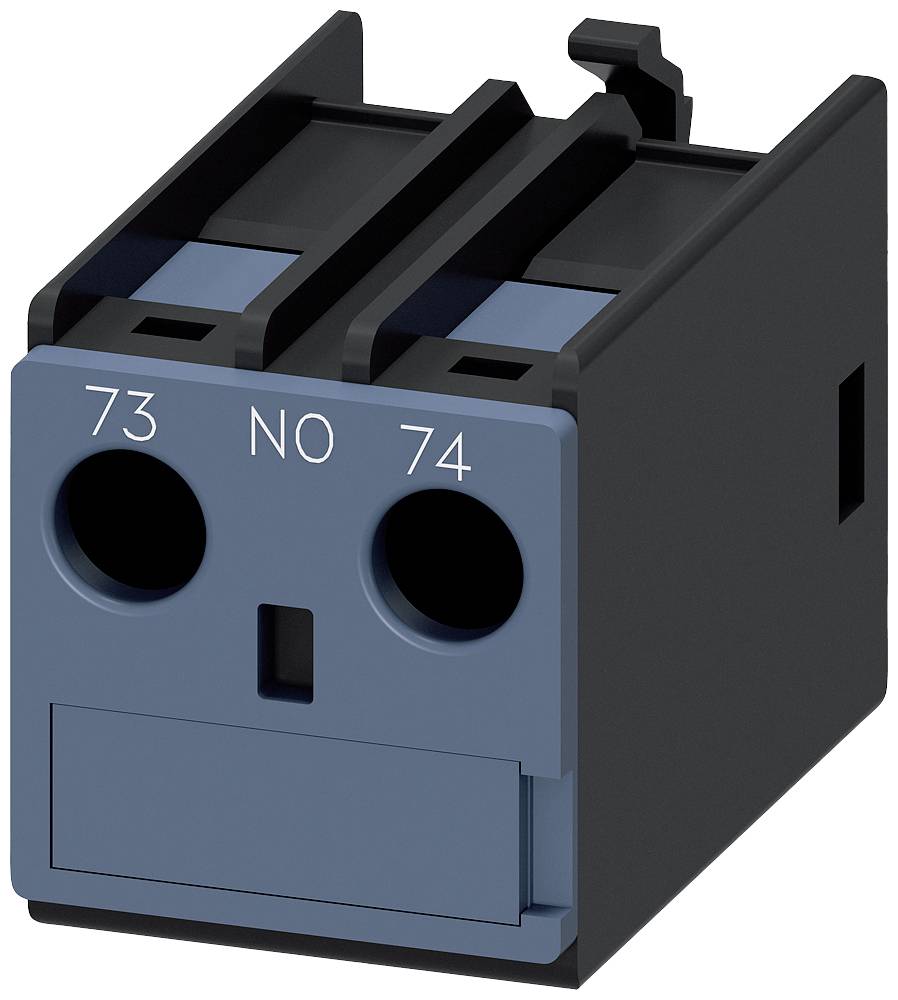

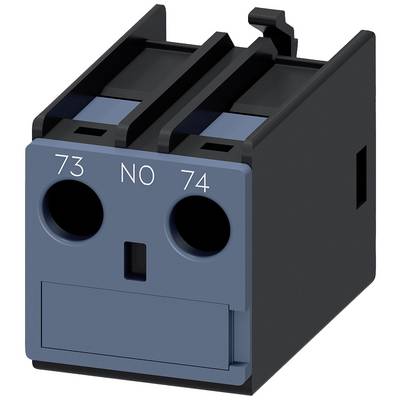

Obdélníkový elektrický svorkovnicový blok v modré a černé barvě s označeními '73', 'NO' a '74'.

Ilustrační obrázek

Obrázek zobrazuje vnitřek elektrické rozvodné skříně s různými kabely a komponenty. V pozadí je deštivé průmyslové prostředí.

Diagram zobrazuje různá elektrická spínací zařízení a jejich připojení, včetně hlavního stykače a pomocného spínače, s návodem k zapojení propojení.

Technický výkres zobrazuje řez trubkou se dvěma příčnými řezy. Rozměry 73 a 74 jsou zvýrazněny.

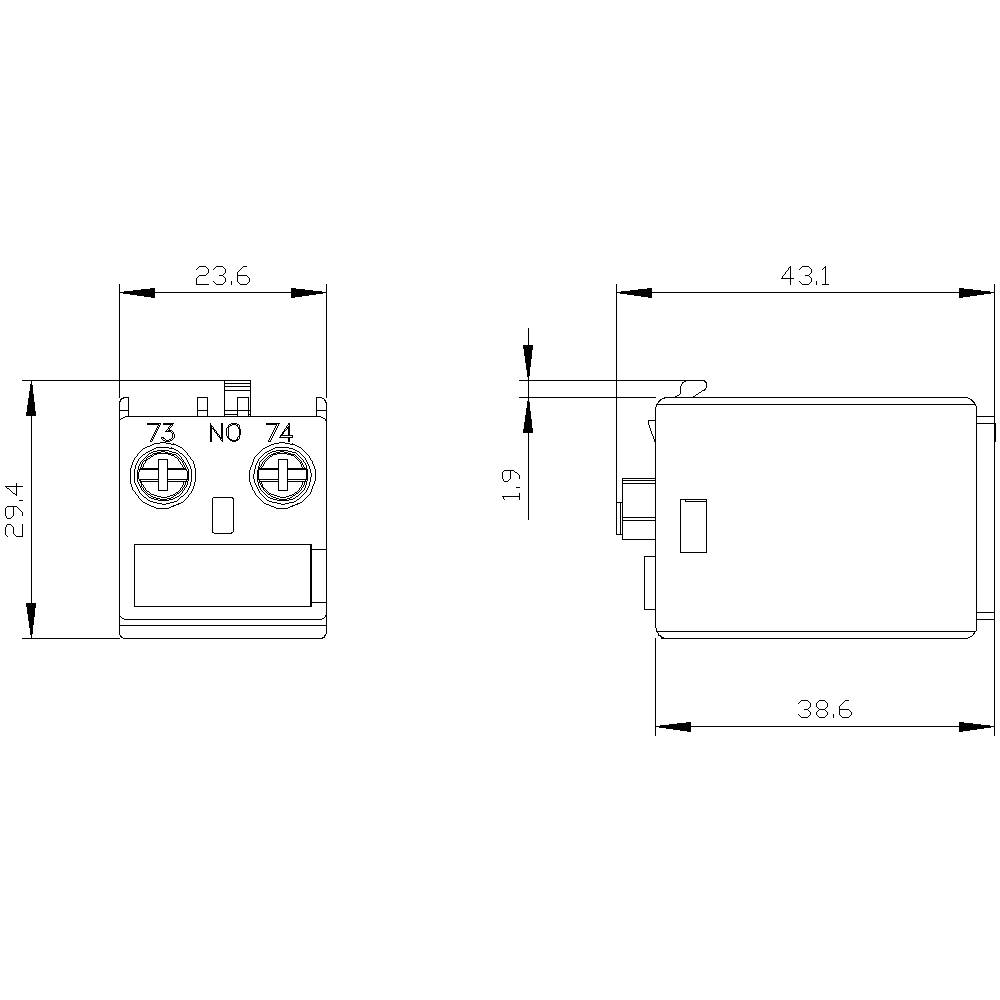

Výkres zobrazuje technické rozměry elektrického spínače: šířka 23,6 mm, výška 29,4 mm, hloubka 43,1 mm. Připojení na svorkách 73/NO/74.

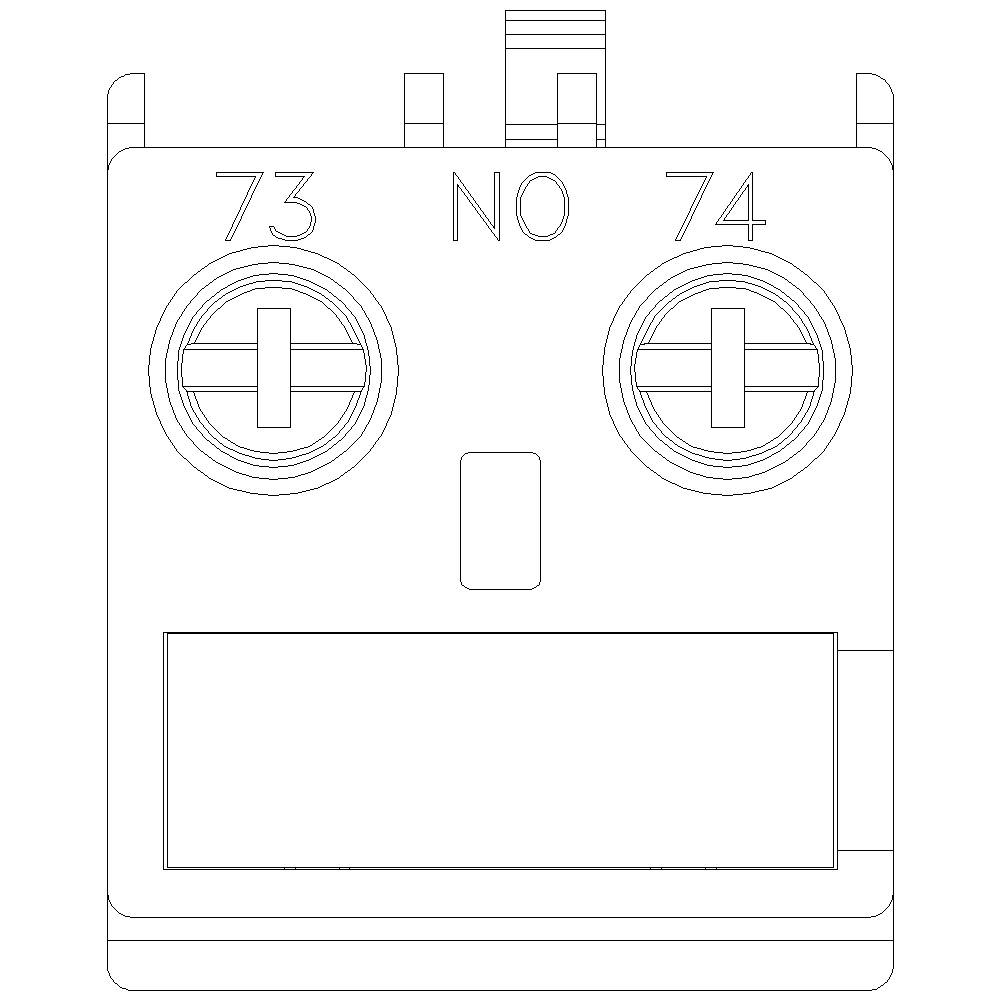

Zařízení s popiskami '73', '74' a 'NO' nad dvěma spínači. Velké obdélníkové pole pod nimi, pravděpodobně displej nebo ovládací panel.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

šroubovací

Typ

3RH2911-1AA10

Konstrukční velikost

S00

Pomocný kontakt

1 spínací kontakt

Datasheety: (PDF)

6 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (305,00 Kč / kus)

Kč

Už jen 6 Set(y) skladem!

Nahlásit právní incident

Technické parametry

Provedení výrobku: Odsažitelné zepředuFunkce výrobku / nucené vedení: AnoFunkce výrobku / nucené vedení, poznámka: S 3RH2Funkce výrobku / zrcadlový kontakt: AnoFunkce výrobku / zrcadlový kontakt, poznámka: S 3RT2Oblast použití: Pro rozšíření pomocných kontaktů v řídicím obvoduVhodné pro použití: Pomocný a výkonový stykačImpulsní výdržné napětí: 6 kVTypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Kategorie produktu: pomocný spínač

Typ: 3RH2911-1AA10

Konstrukční velikost: S00
S0
S2
S3

Pomocný kontakt: 1 spínací kontakt

Druh montáže: zaklapávací uchycení

Připojení: šroubovací

Elektrická životnost: 200000

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 23.6 mm

V: 27.5 mm

Hloubka: 38.6 mm

Rozm.: (š x v x h) 23.6 x 27.5 x 38.6 mm

Obsah: 1 ks

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 2862265 Siemens 3RH2911-1AA10 pomocný spínač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862265 Siemens 3RH2911-1AA10 pomocný spínač 1 ks

Popis

Pomocný spínač SIRIUS 3RH29 pro rozšíření pomocných kontaktů v řídicím obvodu, 1 s, výstup 1 s, 73/74 pro 3RH2 a 3RT2 šroubové spoje.Přední pomocný spínač 3RH29 lze namontovat bez nářadí nezávisle na typu stykače 3RT2 a pomocné stykače 3RH2.Pomocné spínače 3RH19/3RH29 jsou k dispozici jako varianty sestavitelné zepředu nebo z boku, s až čtyřmi bezmaznými spínacími nebo až dvěma předsazenými spínacími a rozpínacími kontakty. Pomocný spínač může být proveden jako nuceně vedené kontaktní prvky v pomocné ochraně 3RH nebo jako zrcadlové kontakty při ochraně výkonu 3RT. K dispozici jsou neustále se šroubovacím uzávěrem a přípojka s pružinovým protitahem.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
