Siemens 3RH2440-1AF00 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

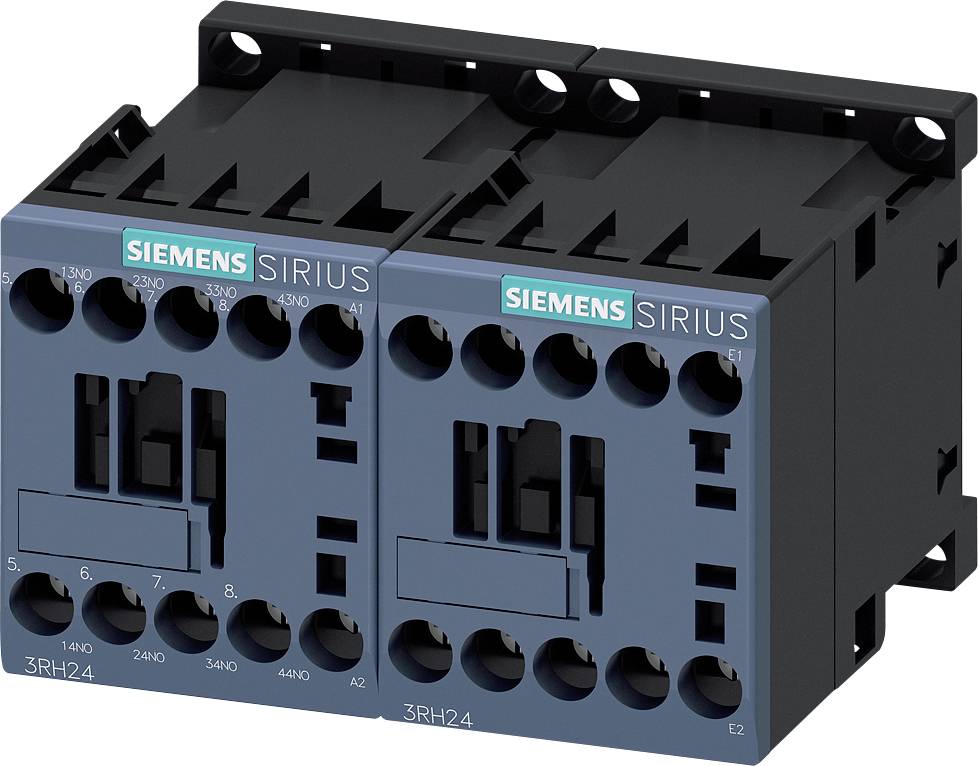

Stykač Siemens Sirius 3RH24, dvě propojené jednotky, černý kryt, elektrické přípojky, průmyslové použití.

Otevřená rozvodná skříň s elektronickými komponenty a kabely, uspořádanými do několika řad, ukazuje vnitřní pohled na řídicí jednotku.

Elektrické rozváděčové komponenty: pomocné stykače, funkční vstupy, pájecí adaptéry a přepěťová ochrana, zobrazené se schematickými značkami.

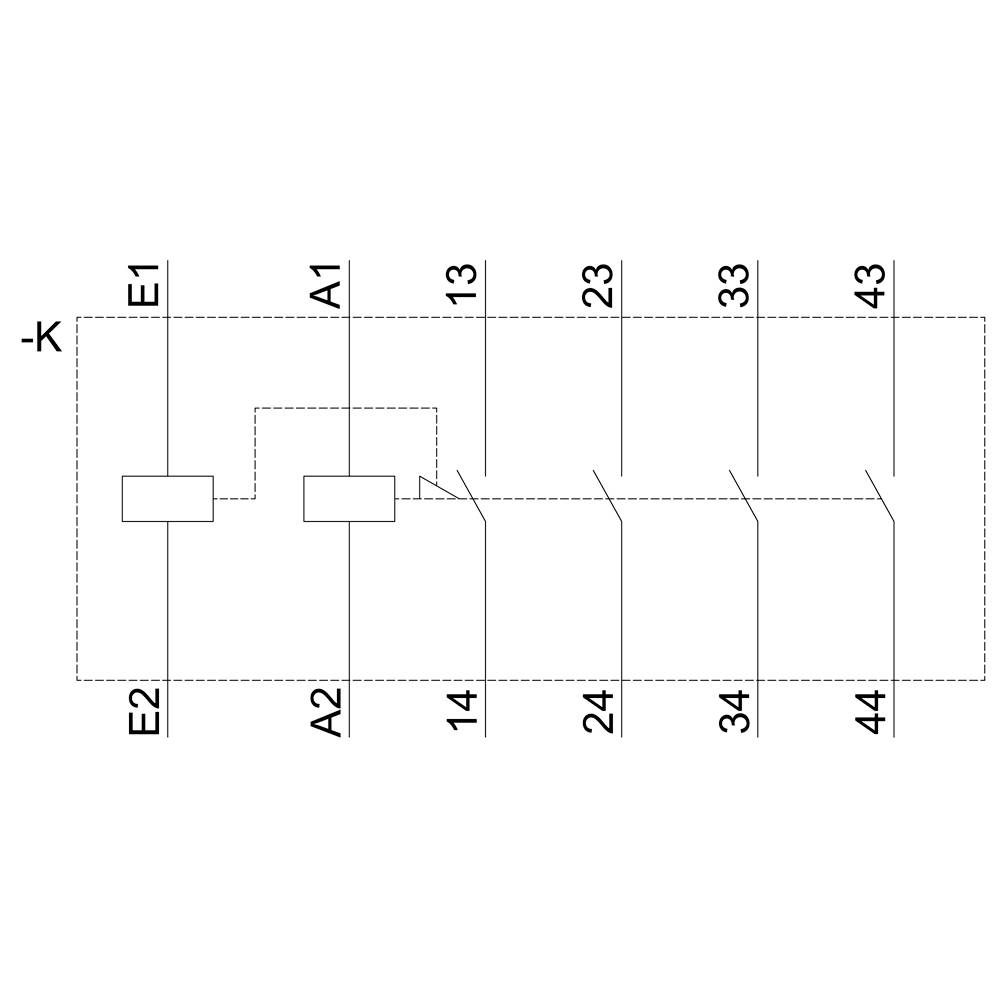

Relé diagram: E1 a A1 s propojením, další číslování E2, A2, 13, 23, 33, 43, 14, 24, 34, 44 bez propojení.

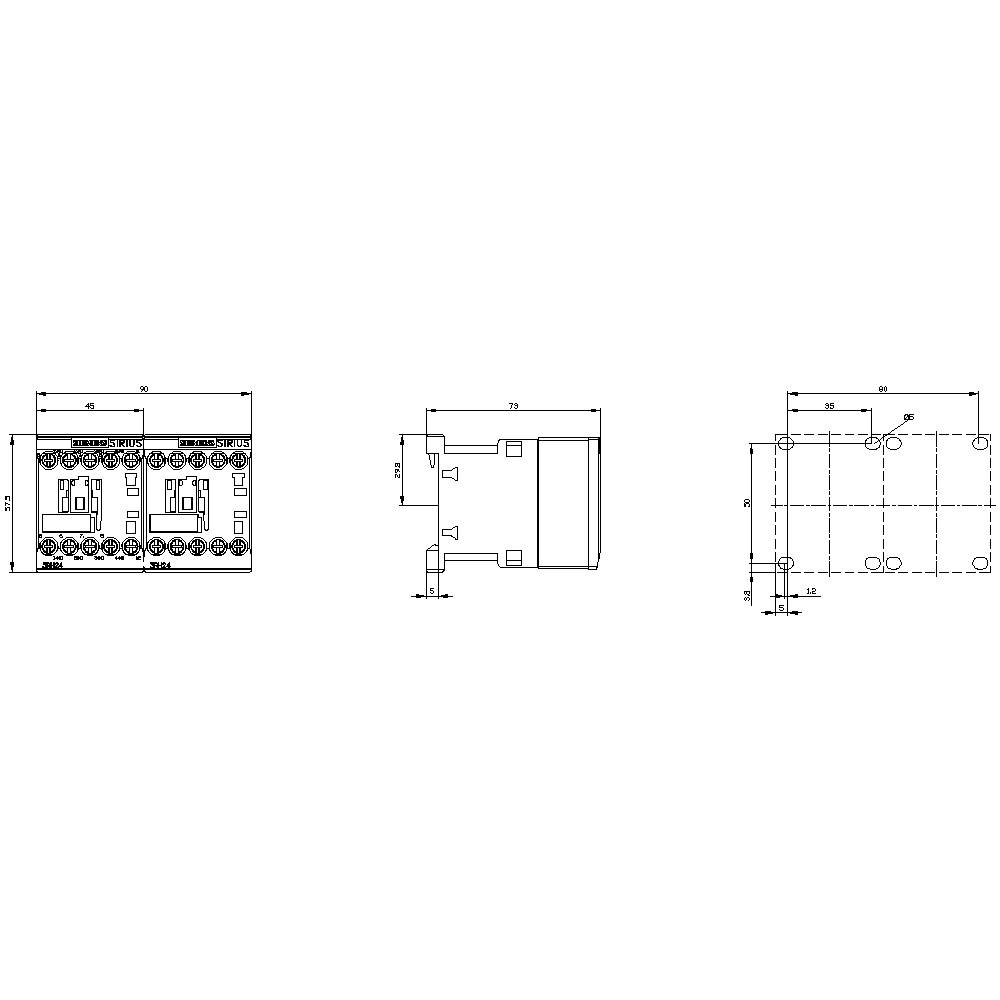

Technický výkres relé s čelním pohledem, bočním pohledem a pohledem shora, znázorňující rozměry a detaily připojení.

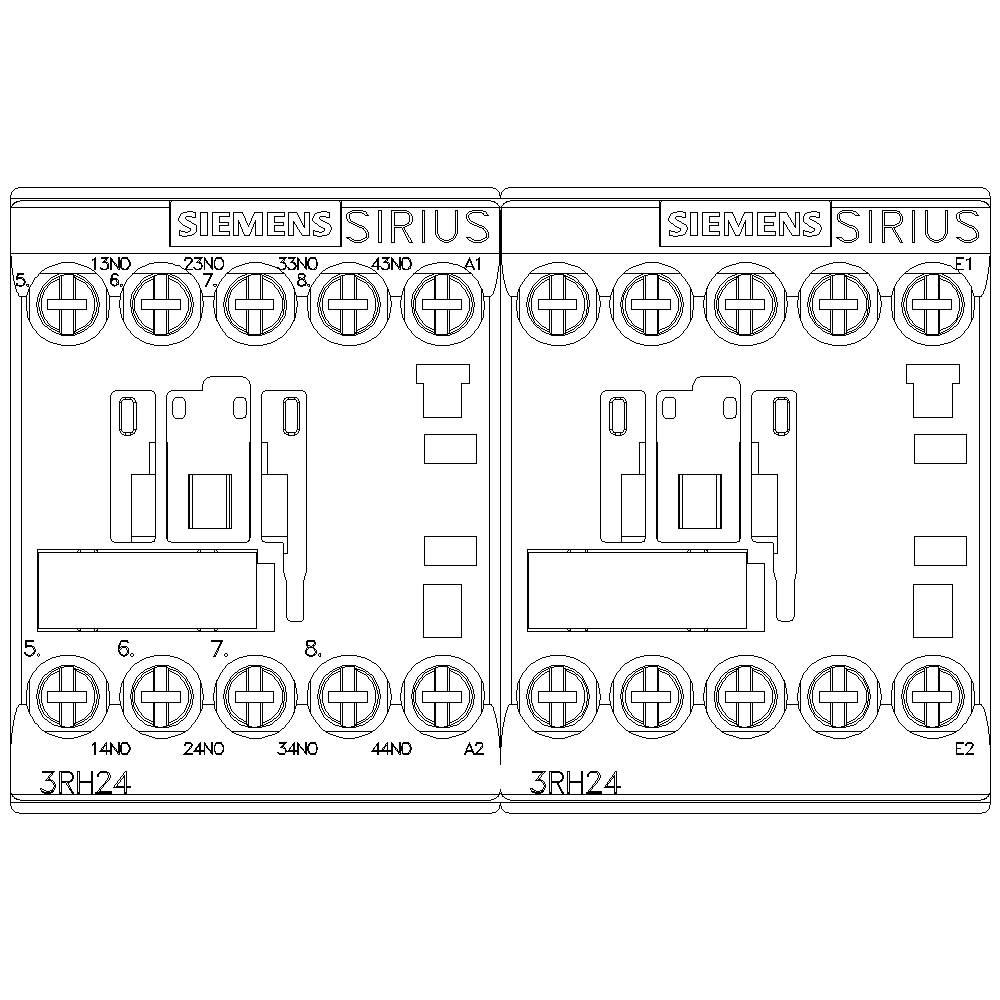

Dva schémata zapojení relé Siemens Sirius, model 3RH24, s očíslovanými připojovacími svorkami a vyznačenými místy pro zapojení vodičů.

1/6

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Druh obalu

Piece

Typ

3RH2440-1AF00

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 623,97 Kč / kus)

3 623,97 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač verklinkt, 4S, AC1 10 V, 50/60 Hz, S00

Dodatečné informace:

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2440-1AF00

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (max.): 110 V/AC

Rozsah řídicího napětí: 110 V/AC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 5 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 90 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: Screw connection

: AC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1699065 Siemens 3RH2440-1AF00 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1699065 Siemens 3RH2440-1AF00 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, verklinkt, 4 S, 110 V/AC, 50 / 60 Hz, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
