Siemens 3RH2431-1BM40 pomocný stykač DC obvod Piece 1 ks

Dva černé stykače Siemens SIRIUS umístěné vedle sebe s viditelnými svorkami a ovládacími pákami, vhodné pro průmyslové spínací aplikace.

Ilustrační obrázek

Otevřená rozvodná skříň s několika úrovněmi kabeláže, elektrickými komponenty a zařízeními pro řízení a distribuci elektrické energie.

Funkční modul 3RA28 s různými spínacími moduly a příslušenstvím. Popis připojení a možností napájení pro elektrické řízení.

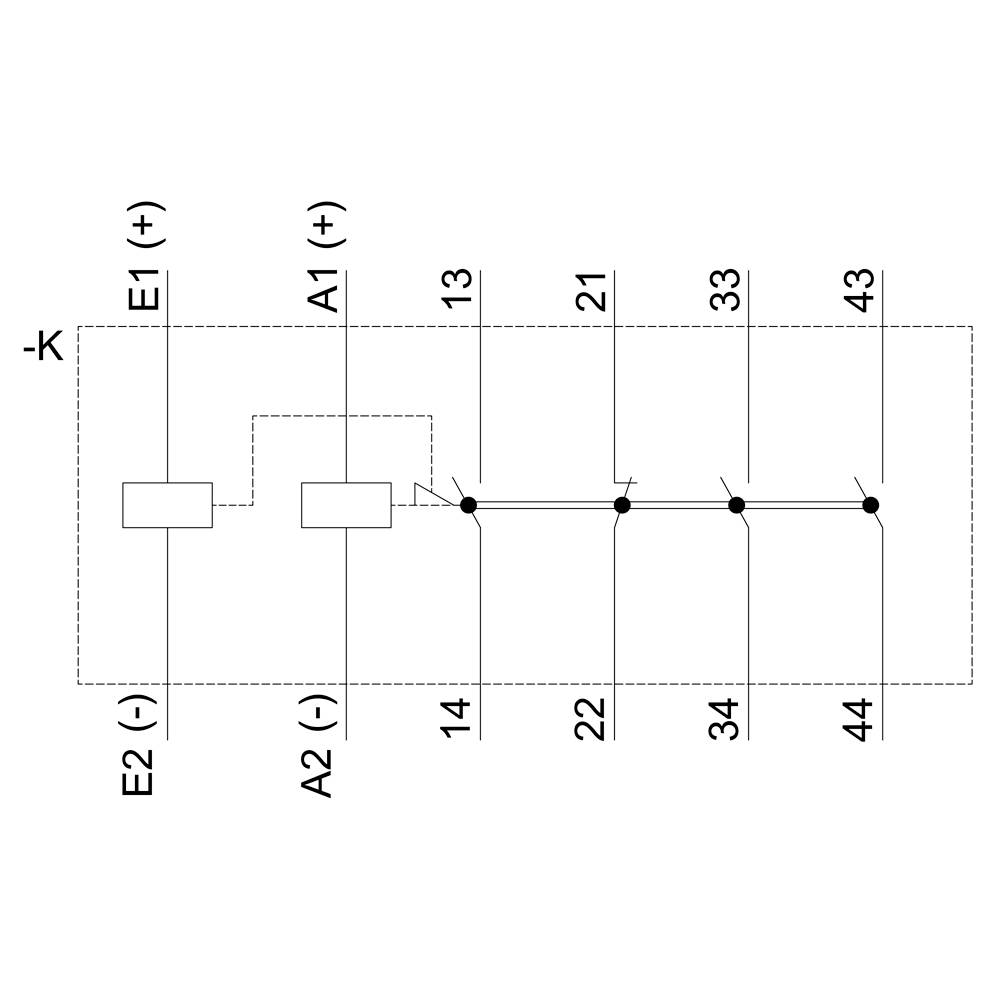

Schéma zapojení s svorkami: E1(+) a E2(-), A1(+) a A2(-) jsou připojeny k svorkám 13-14, 21-22, 33-34, 43-44 nepřerušovanou linkou.

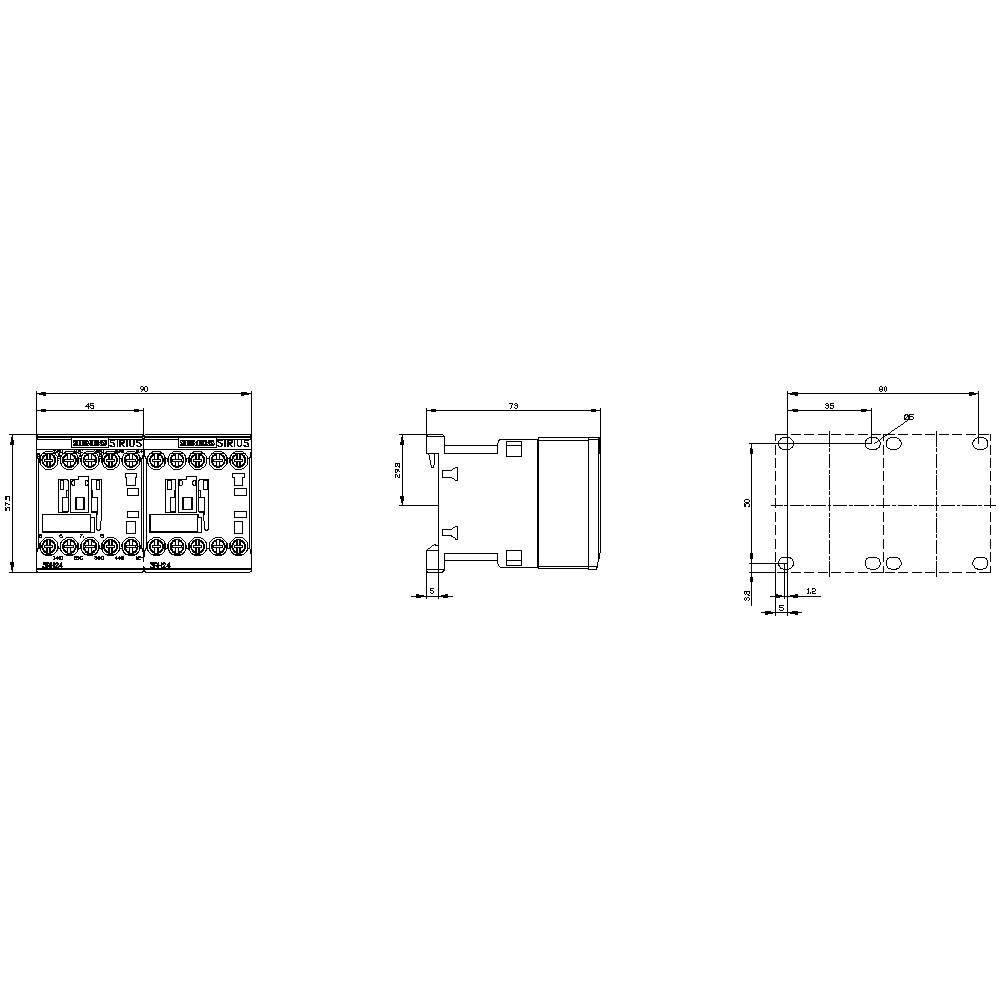

Technický výkres obdélníkové součástky se třemi pohledy: čelní, boční a horní. Rozměry a kótování jsou vyznačeny.

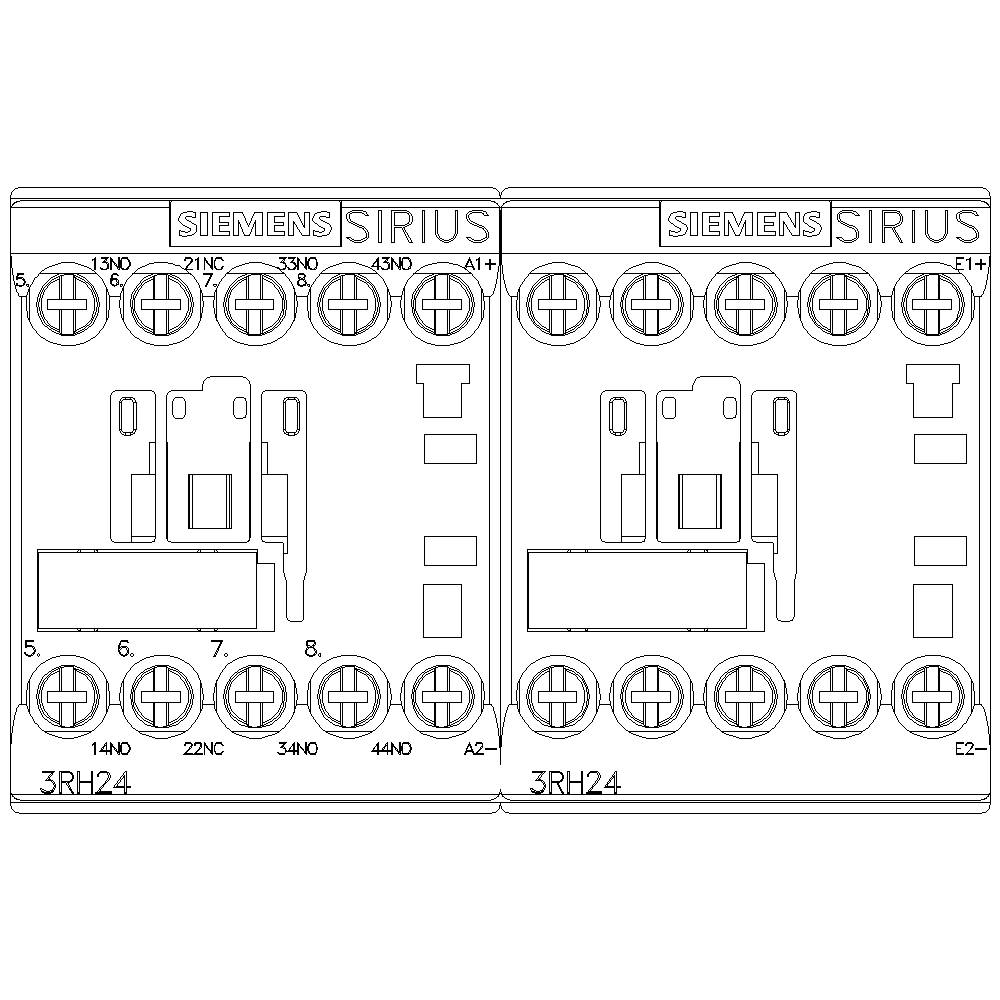

Nákres dvou reléí Siemens SIRIUS 3RH24 s přípojkami a popisky. Jsou viditelné připojovací svorky a ovládací prvky.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Druh obalu

Piece

Typ

3RH2431-1BM40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 681,82 Kč / kus)

2 855,37 Kč

-6 %

2 681,82 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač verklinkt, 3S+ 1O, DC220V, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2431-1BM40

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ spínání: DC obvod

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (max.): 220 V/DC

Rozsah řídicího napětí: 220 V/DC (max)

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 5 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 90 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1704475 Siemens 3RH2431-1BM40 pomocný stykač DC obvod Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704475 Siemens 3RH2431-1BM40 pomocný stykač DC obvod Piece 1 ks

Popis

Pomocný stykač, verklinkt, 3 S + 1 O, DC 220 V, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
