Siemens 3RH2431-1AP00 pomocný stykač 3 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 k

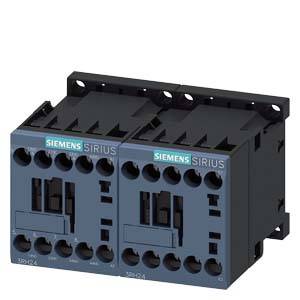

Dva modré elektrické stykače značky Siemens, model SIRIUS, s osmi viditelnými svorkami. Jsou namontovány vedle sebe.

Ilustrační obrázek

Otevřená rozvaděčová skříň s různými elektrickými komponenty a vodiči, pečlivě uspořádanými v několika úrovních.

Diagram ukazuje funkční moduly pro pomocného střelce, adaptér pro zapojení a příslušenství s šipkami pro instalaci.

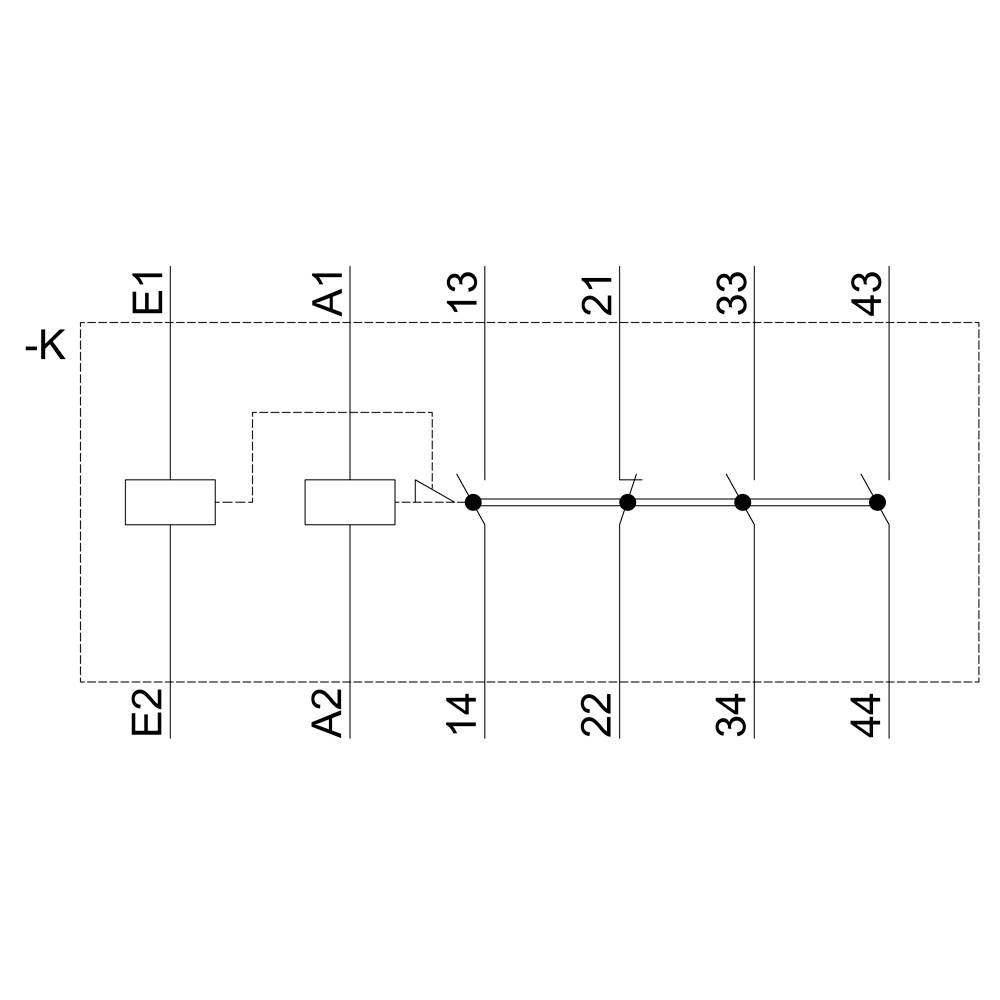

Spínací symbol pro řídící jednotku. Vlevo relé (-K) s připojením E1 a E2. Vpravo čtyři vertikální výstupy (13, 21, 33, 43) propojené body.

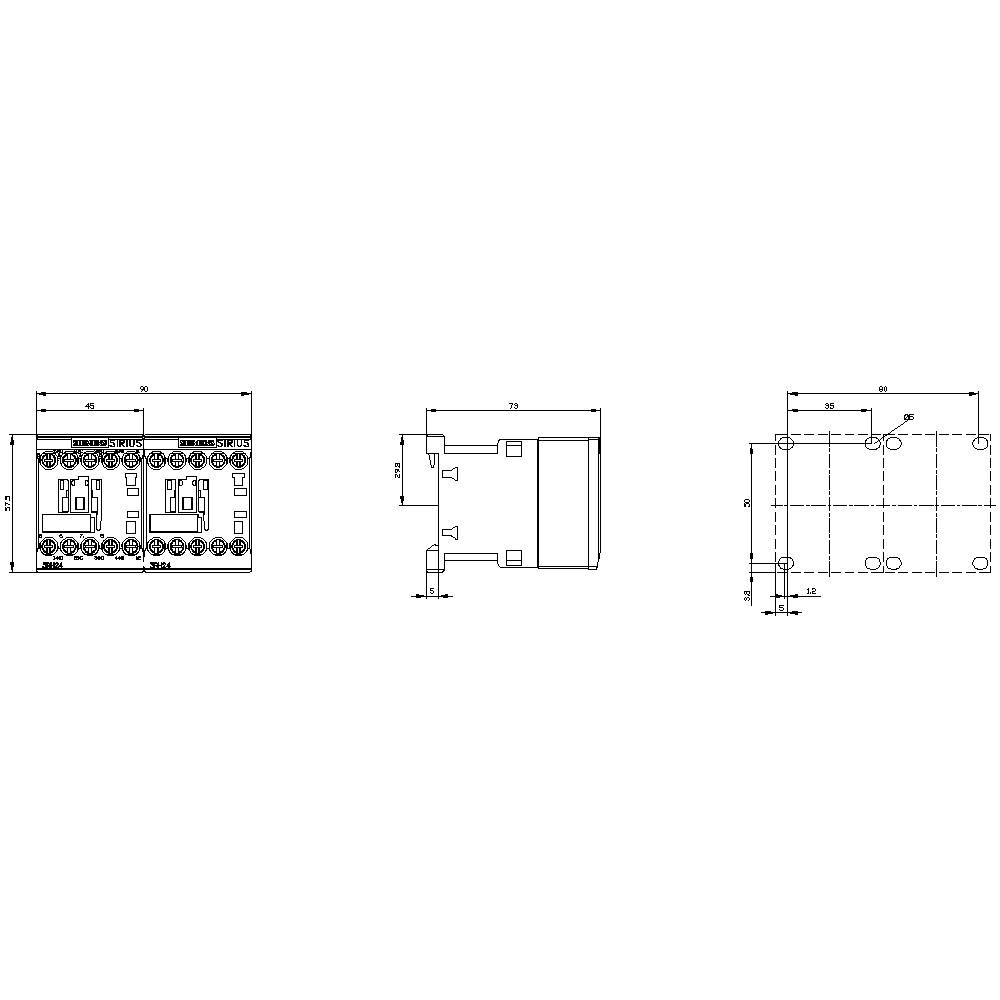

Technický výkres elektromechanické součástky s podrobnými rozměry ve třech pohledech: pohled zepředu, pohled z boku a pohled shora.

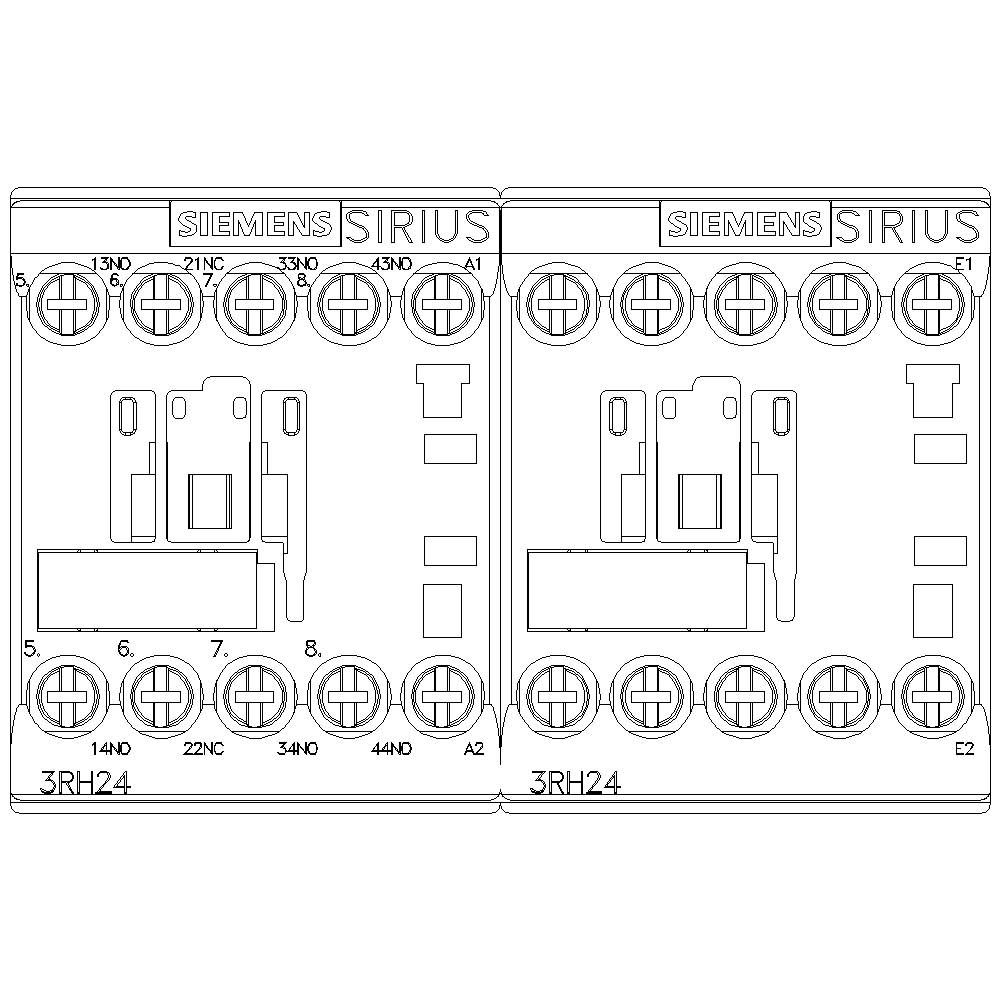

Schémata zapojení dvou relačních modulů Siemens SIRIUS 3RH24 s očíslovanými svorkami, zobrazující elektrické spoje a kontakty.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2431-1AP00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 623,97 Kč / kus)

3 623,97 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2431-1AP00

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 5 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 90 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: Screw connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1742608 Siemens 3RH2431-1AP00 pomocný stykač 3 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 k

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742608 Siemens 3RH2431-1AP00 pomocný stykač 3 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 k

Popis

Pomocný stykač, verklinkt, 3 S + 1 O, 230 V AC, 50 / 60 Hz, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
