Siemens 3RH2422-1BM40 pomocný stykač Vhodné pro značku (relé): Siemens Piece 1 ks

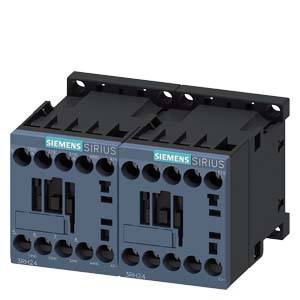

Šedý elektrický stykač s nápisem 'SIEMENS SIRIUS' zobrazuje dva identické moduly umístěné vedle sebe pro řízení elektrických obvodů.

Ilustrační obrázek

Otevřená rozvodná skříň s několika řadami elektrických součástek a kabelů ukazuje uspořádanou instalaci.

Schéma spínacího relé: Funkční jednotky, 1- až 4pólové přípojky, pájecí plochý konektor pro pomocné a vazební stykače, LED indikátory.

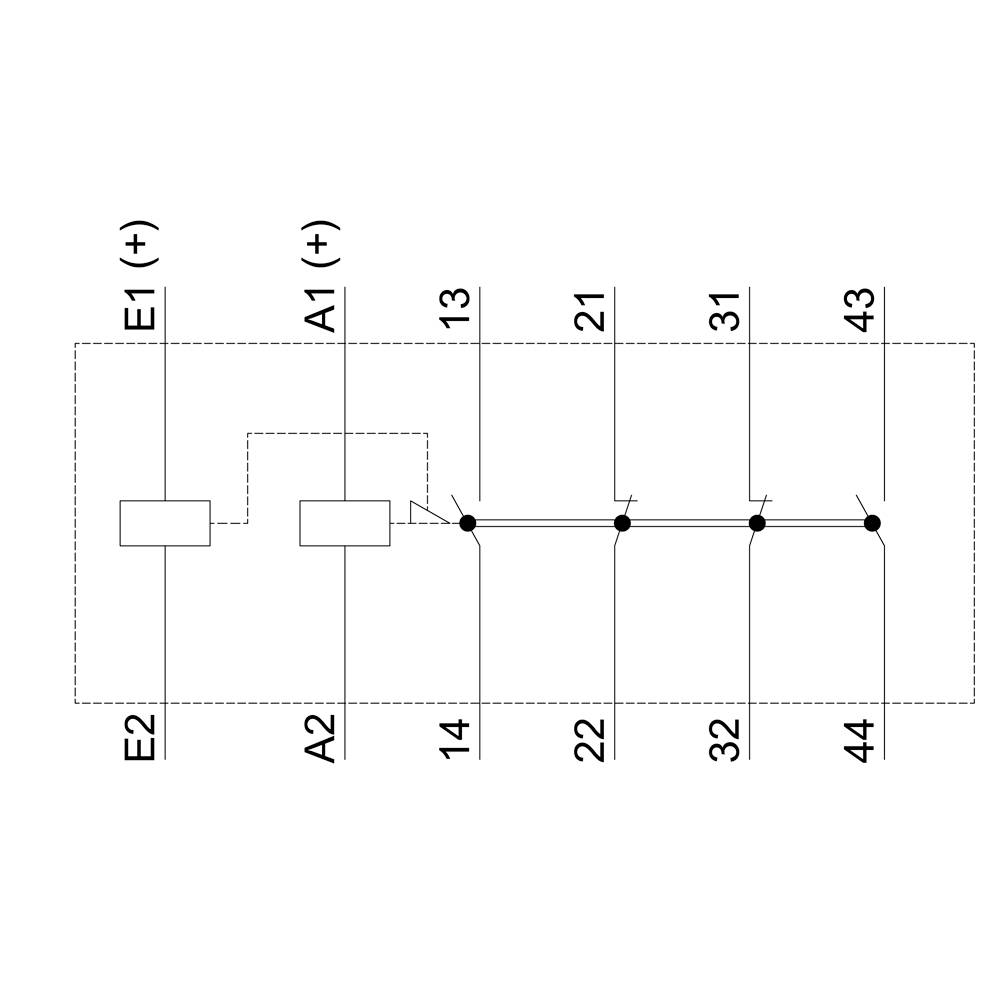

Schéma elektrického systému se dvěma relé (E1, E2) a propojovací linkou procházející několika body (13, 21, 31, 43).

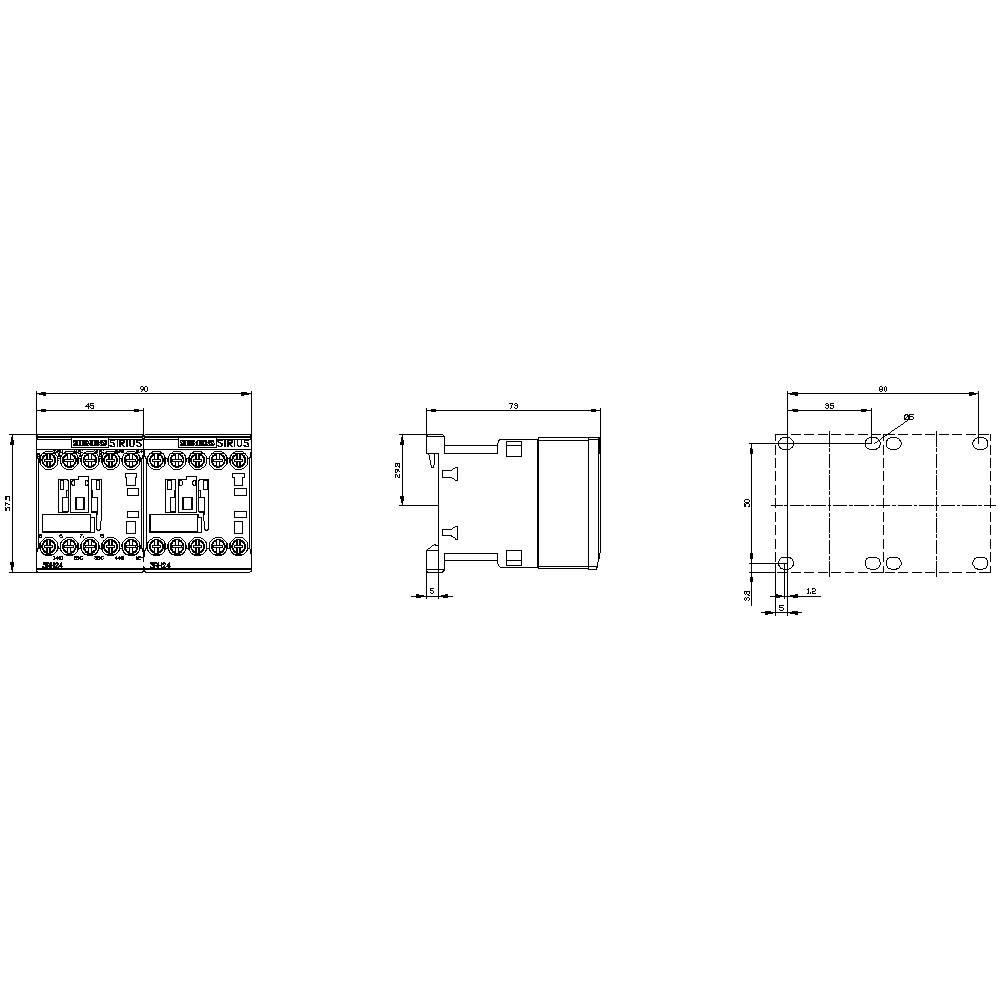

Technický výkres elektronické součástky s pohledem zepředu, z boku a shora. Rozměry a konstrukční prvky jsou vyobrazeny.

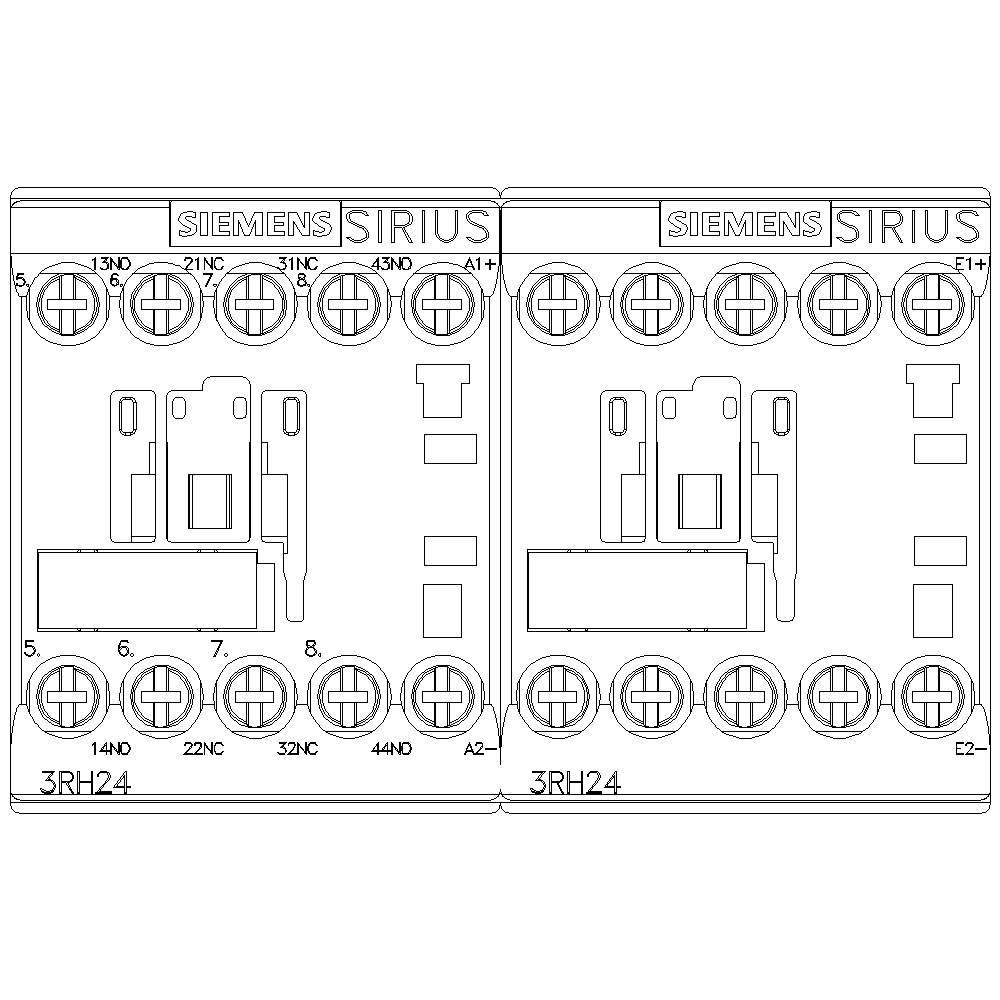

Nákres relé Siemens 3RH24 s připojovacími body a označeními. Dva identické komponenty zobrazené vedle sebe.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Druh obalu

Piece

Typ

3RH2422-1BM40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 681,82 Kč / kus)

2 962,81 Kč

-9 %

2 681,82 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2422-1BM40

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (max.): 220 V/DC

Rozsah řídicího napětí: 220 V/DC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 5 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 90 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1742607 Siemens 3RH2422-1BM40 pomocný stykač Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742607 Siemens 3RH2422-1BM40 pomocný stykač Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, verklinkt, 2 S + 2 O, DC 220 V, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
