Siemens 3RH2422-1BG40 pomocný stykač 2 spínací kontakty Piece 1 ks

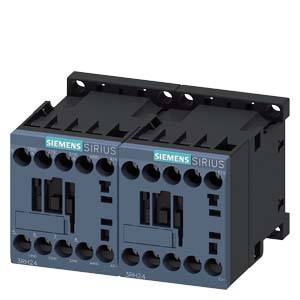

Dva černé elektrické stykače značky Siemens, model Sirius, namontované v jednom pouzdře.

Ilustrační obrázek

Otevřená rozvodná skříň s několika řadami kabelů a elektrickými zařízeními pro průmyslové řídicí účely.

Diagram znázorňuje různé pomocné kontakty a adaptéry pro pomocné kontaktní okruhy s konkrétními funkcemi a detaily připojení.

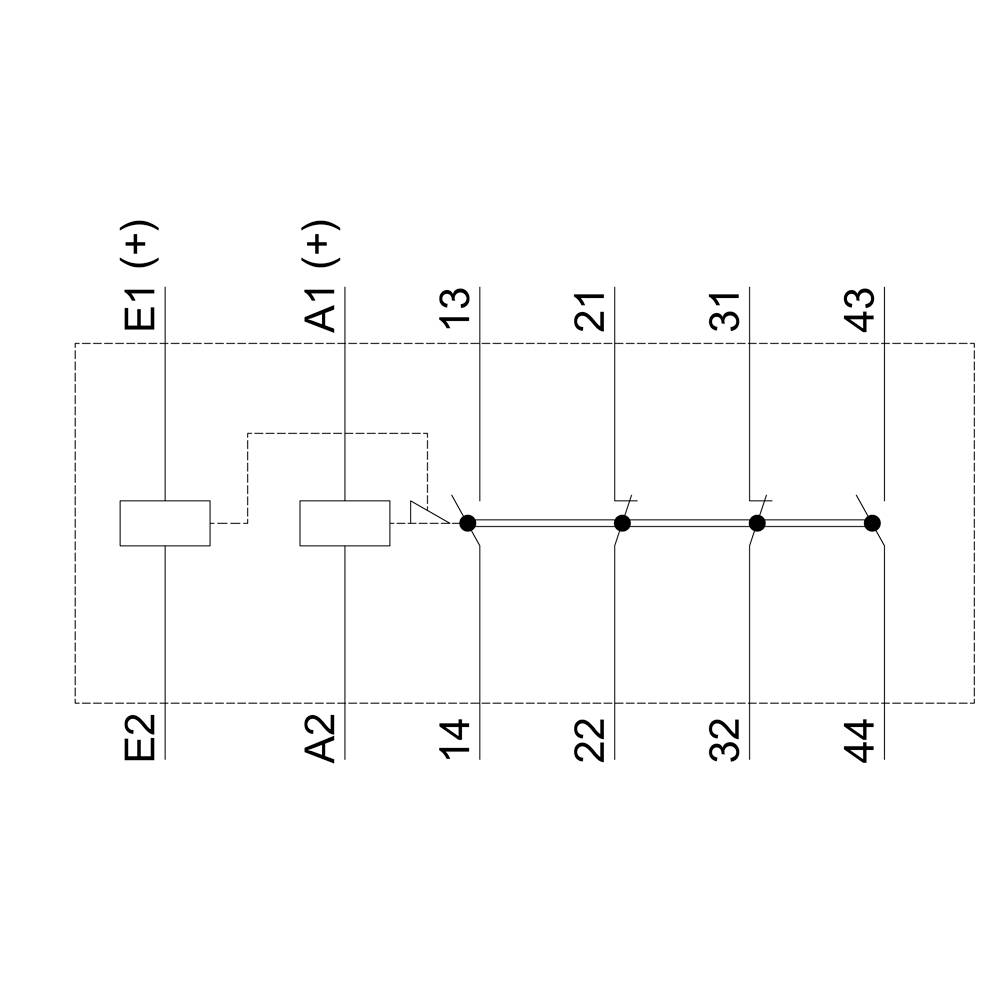

Schéma elektrického systému: Dva vstupy (E1, E2) a dva výstupy (A1, A2) s průběžnou propojovací linkou.

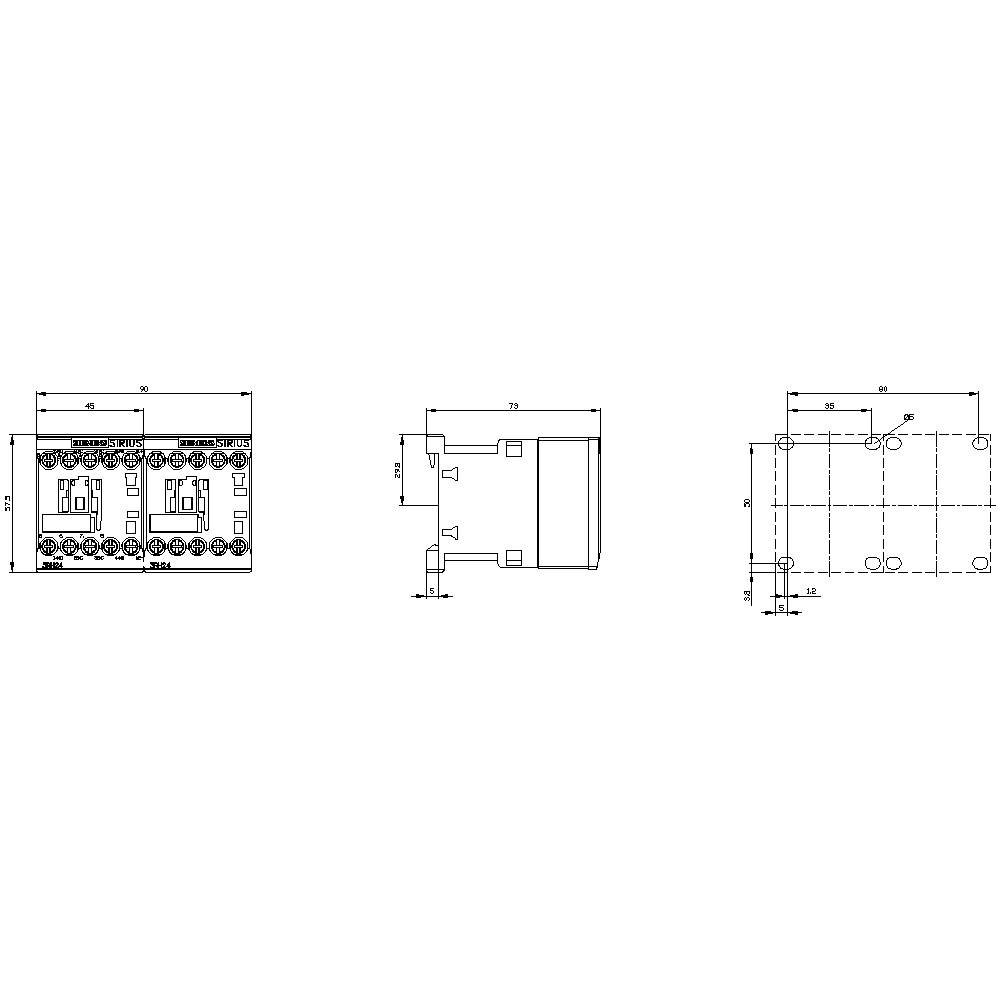

Technický výkres elektrické komponenty desky. Zobrazuje přední, boční a horní pohled s rozměry v milimetrech.

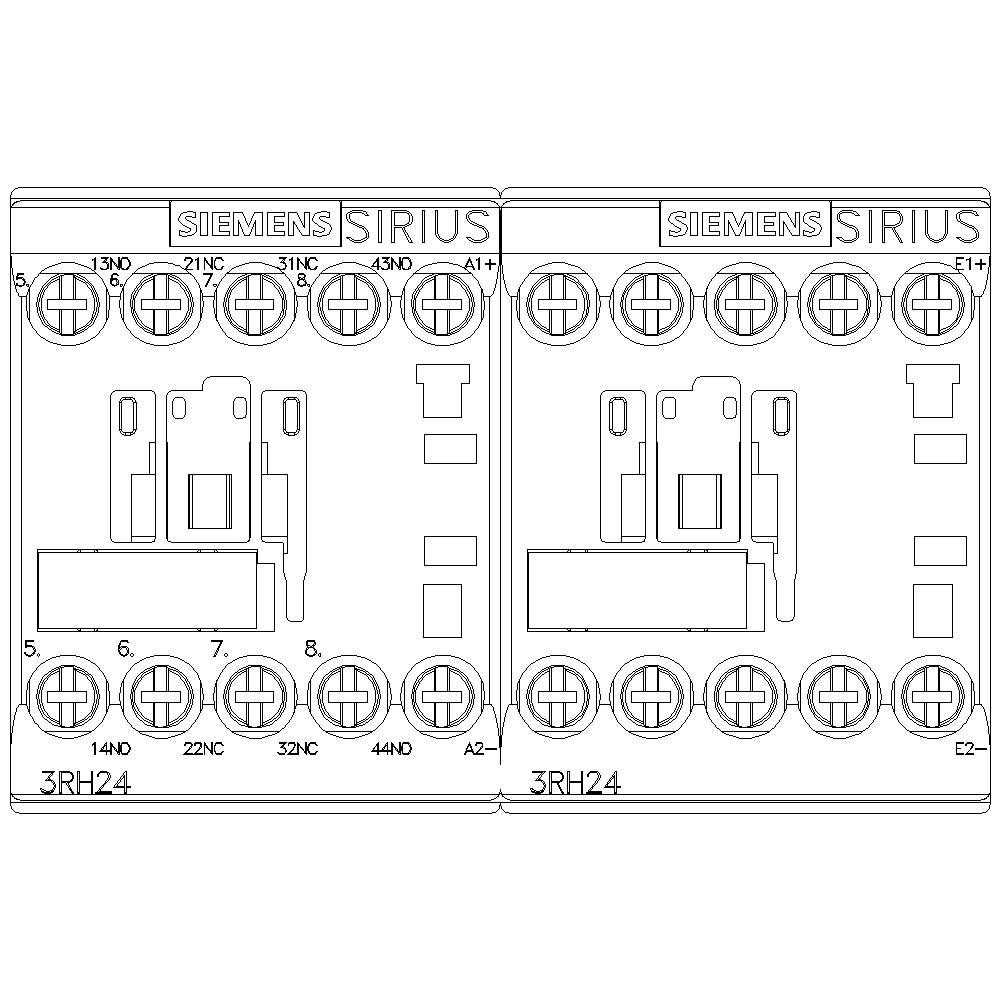

Dva relé typu '3RH24' značky Siemens, série SIRIUS. Zobrazeny jsou svorky a spínací kontakty. Jsou umístěny vedle sebe.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2422-1BG40

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 784,30 Kč / kus)

2 962,81 Kč

-6 %

2 784,30 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač verklinkt, 2S+ 2 NC, DC1 25V, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2422-1BG40

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 2 spínací kontakty

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (max.): 125 V/DC

Rozsah řídicího napětí: 125 V/DC (max)

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 5 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 90 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: 125-125 V

: NE

: Screw connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1742606 Siemens 3RH2422-1BG40 pomocný stykač 2 spínací kontakty Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742606 Siemens 3RH2422-1BG40 pomocný stykač 2 spínací kontakty Piece 1 ks

Popis

Pomocný stykač, verklinkt, 2 S + 2 O, DC 125 V, velikosti S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
