Siemens 3RH2422-1AP00 pomocný stykač Piece 1 ks

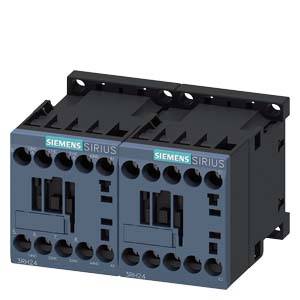

Dva černé stykače Siemens Sirius vedle sebe s několika přípojkami na přední straně, namontované na nosné kolejnici.

Ilustrační obrázek

Otevřená rozvodná skříň s několika řadami elektrických komponent a kabelů. Komponenty jsou uspořádány pečlivě a přehledně.

Přehled spínačů a příslušenství. Vlevo: Pomocný stykač, Vpravo: Výkonový stykač pro pomocné proudové okruhy. Značení L, P, E.

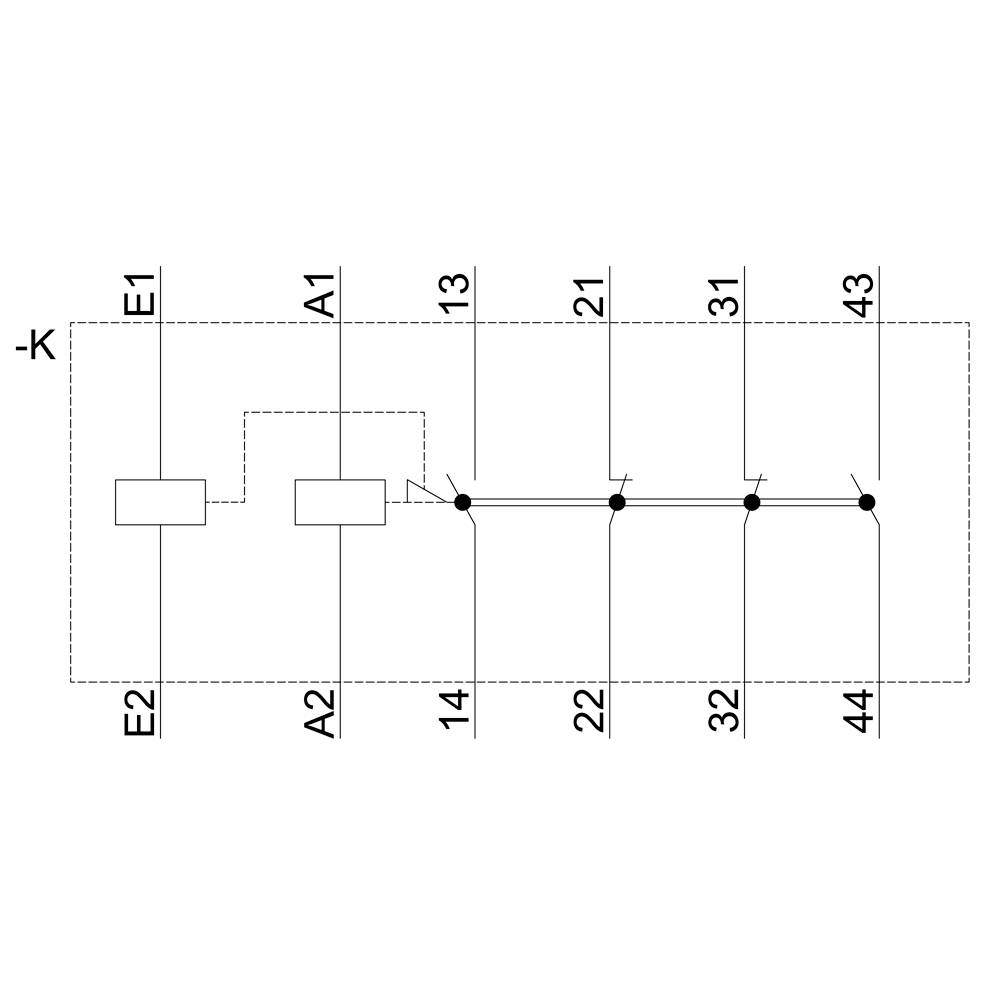

'Schéma zapojení zobrazuje tři propojené krabičky s označenými svorkami: E1, E2, A1, A2, 13, 14, 21, 22, 31, 32, 43, 44.'

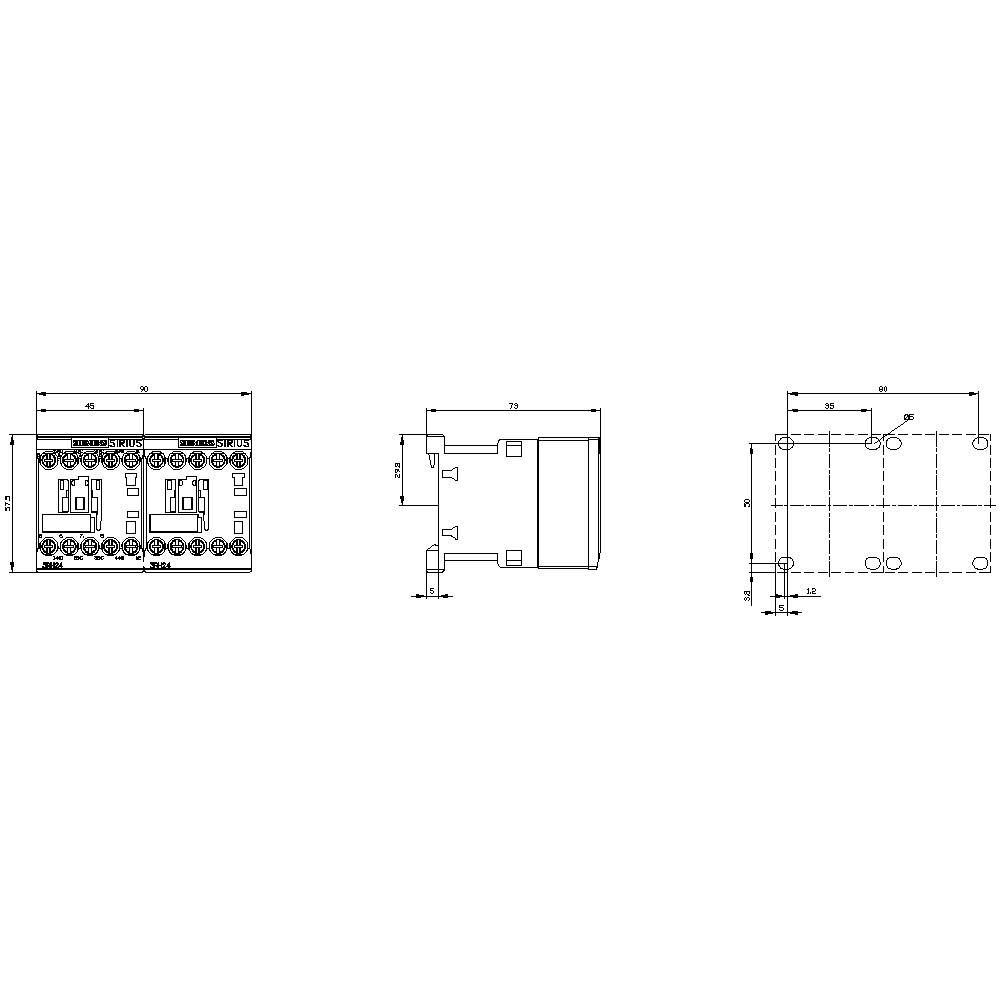

Technický výkres elektrického relé se třemi pohledy: čelní pohled, boční pohled a pohled shora s rozměry v milimetrech.

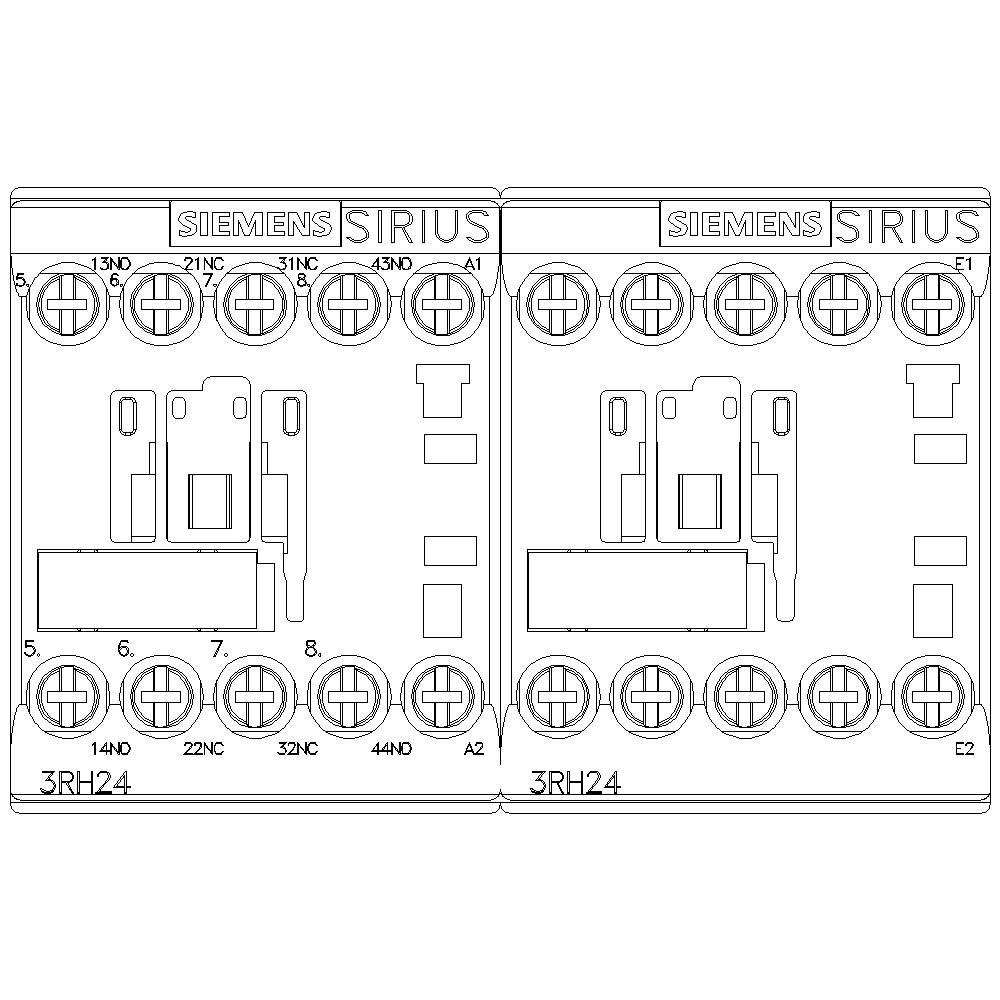

Dvě kresby relé Siemens SIRIUS 3RH24, rozvržení zobrazuje čísla svorek a symboly na přední straně.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2422-1AP00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 623,97 Kč / kus)

3 623,97 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2422-1AP00

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 5 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 90 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: 230-230 V

: 230-230 V

: NE

: Screw connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1742604 Siemens 3RH2422-1AP00 pomocný stykač Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742604 Siemens 3RH2422-1AP00 pomocný stykač Piece 1 ks

Popis

Pomocný stykač, verklinkt, 2 S + 2 O, 230 V AC, 50 / 60 Hz, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
