Siemens 3RH2422-1AB00 pomocný stykač zásuvné Vhodné pro značku (relé): Siemens Single 1 ks

Obrázek dvou černých Siemens stykačů ze série Sirius, které jsou namontované vedle sebe. Mají několik připojovacích svorek.

Ilustrační obrázek

Otevřená rozvodná skříň s několika řadami elektrických komponent a kabelů, které jsou využívány pro řídící a distribuční účely.

Schéma zapojení s různými pomocnými stykači, přídavnými pomocnými spínači a příslušenstvím; zobrazuje propojení a možné konfigurace.

Ochranné zapojení: Svorky E1, A1, E2, A2 a kontakty 13, 14, 21, 22, 31, 32, 43, 44 propojeny. Znázornění schématu zapojení.

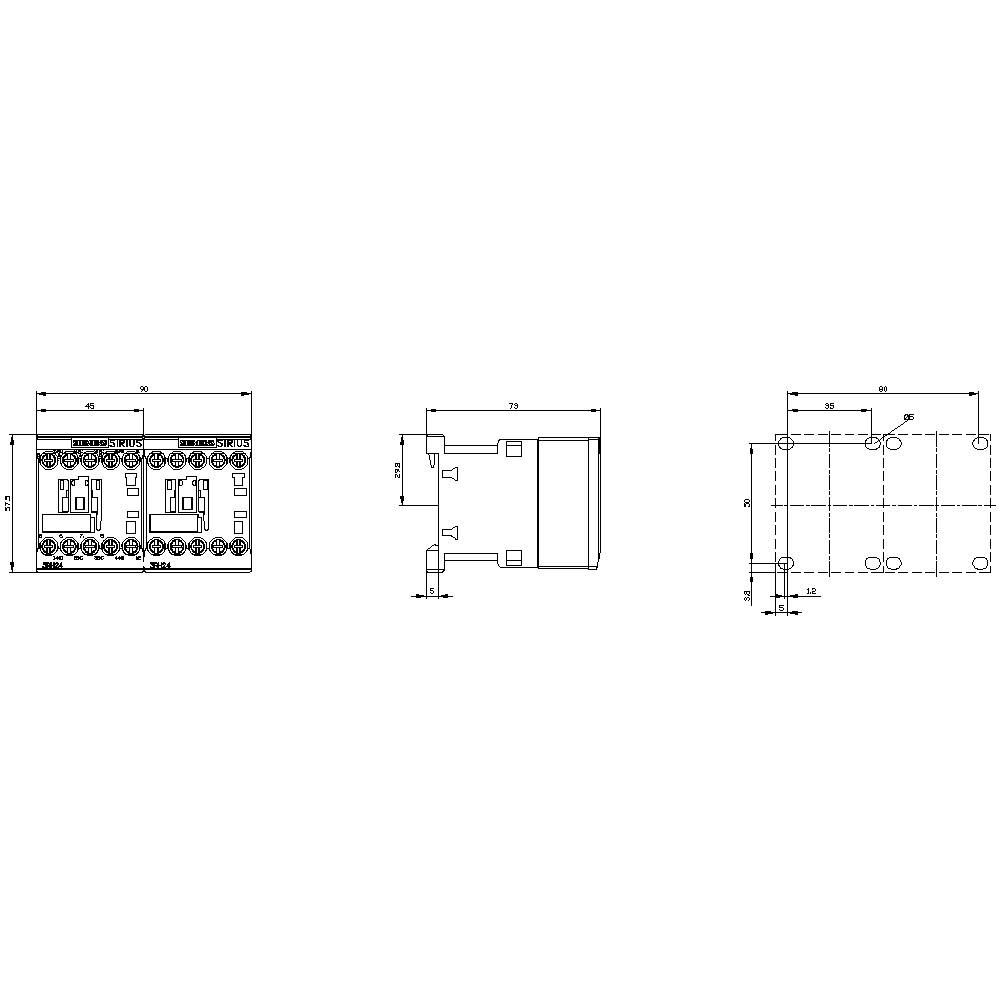

Technický výkres elektronické součástky s předním, bočním a pohledem shora. Rozměry a polohy jsou podrobně vyznačeny.

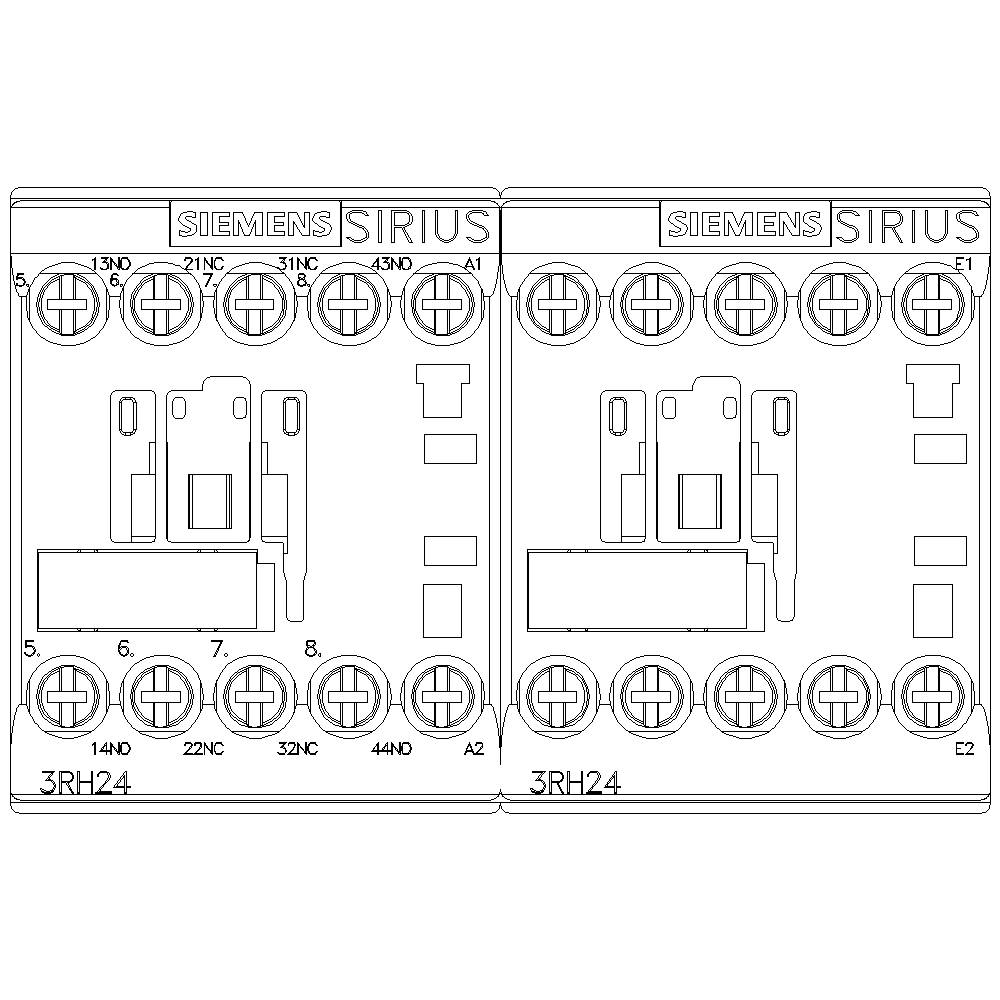

Dvě technické výkresy relé Siemens SIRIUS 3RH24, s číslovanými svorkami nahoře a dole.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Druh obalu

Single

Typ

3RH2422-1AB00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 623,97 Kč / kus)

3 623,97 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Druh obalu: Single

Kategorie produktu: pomocný stykač

Typ: 3RH2422-1AB00

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 24 V/AC

Řídicí napětí (max.): 24 V/AC

Rozsah řídicího napětí: 24 - 24 V/AC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: zásuvné

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 5 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 90 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Screw connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1704473 Siemens 3RH2422-1AB00 pomocný stykač zásuvné Vhodné pro značku (relé): Siemens Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704473 Siemens 3RH2422-1AB00 pomocný stykač zásuvné Vhodné pro značku (relé): Siemens Single 1 ks

Popis

Pomocný stykač, verklinkt, 2 S + 2 O, AC 24 V, 50 / 60 Hz, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
