Siemens 3RH2371-2FB40 pomocný stykač 7 spínacích kontaktů s diodou Vhodné pro značku (relé): Siemens Piece 1 ks

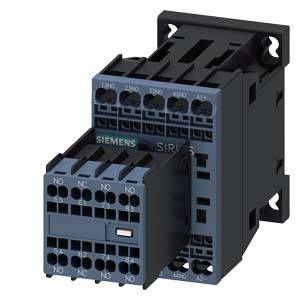

Černý a modrý Siemens stykač s několika připojovacími body, který se používá pro spínání zátěží v elektrických řídicích obvodech.

Ilustrační obrázek

Otevřená rozvaděčová skříň s několika úrovněmi elektronických komponent a kabelů, používaná pro řízení a distribuci elektrické energie.

Diagram znázorňující různé pomocné stykače a vazební pomocné stykače pro pomocné elektrické obvody, včetně počtu pólů a adaptérů.

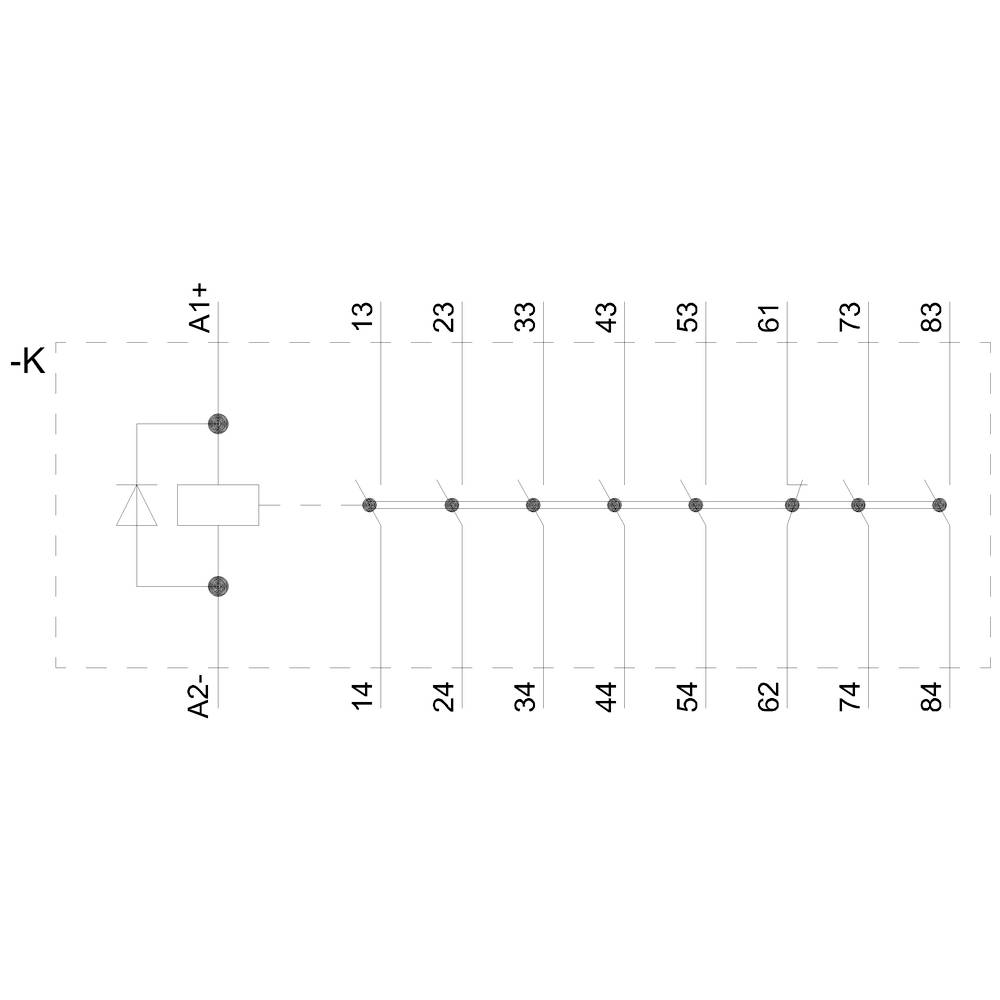

Spínací schéma relé s jednou cívkou a několika sériovými spínacími kontakty. Kontakty jsou číslovány od 13 do 84.

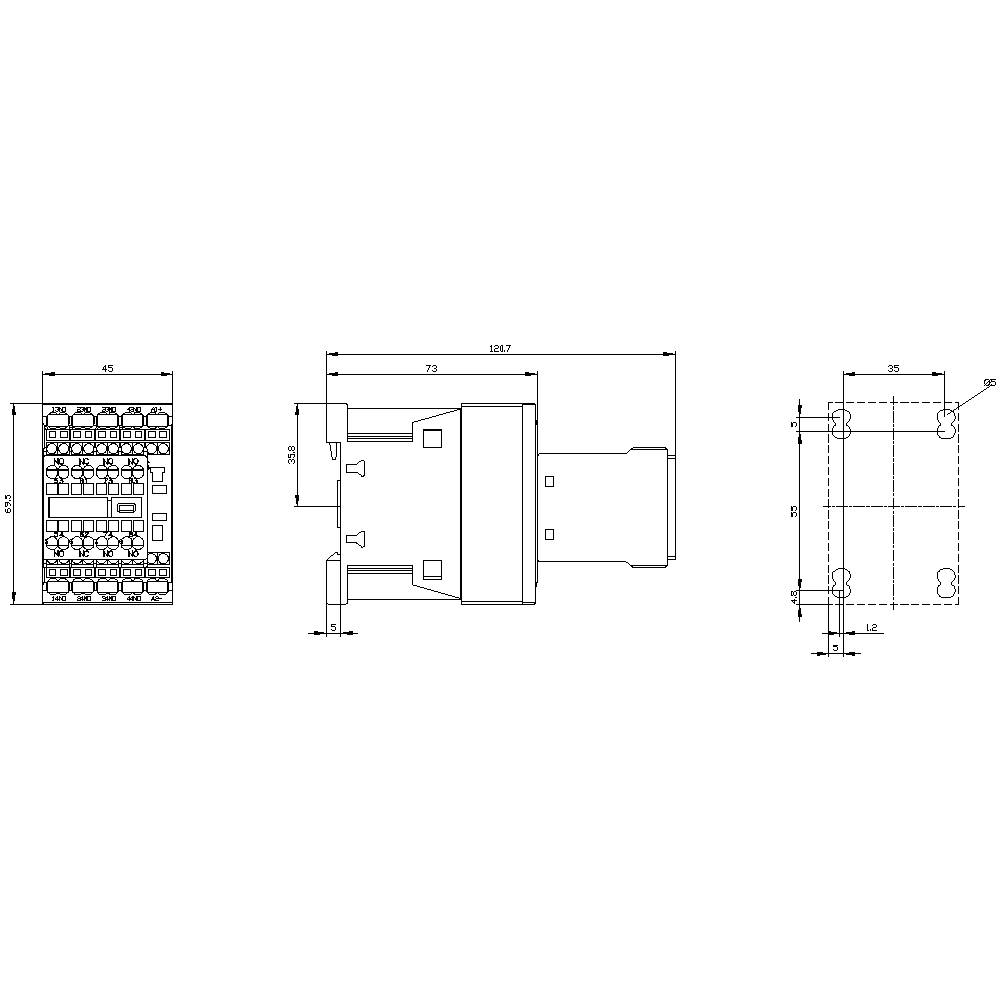

Technický výkres elektronického zařízení s rozměry: šířka 45 mm, hloubka 95 mm, výška 73 mm. Obsahuje připojovací body a montážní otvory.

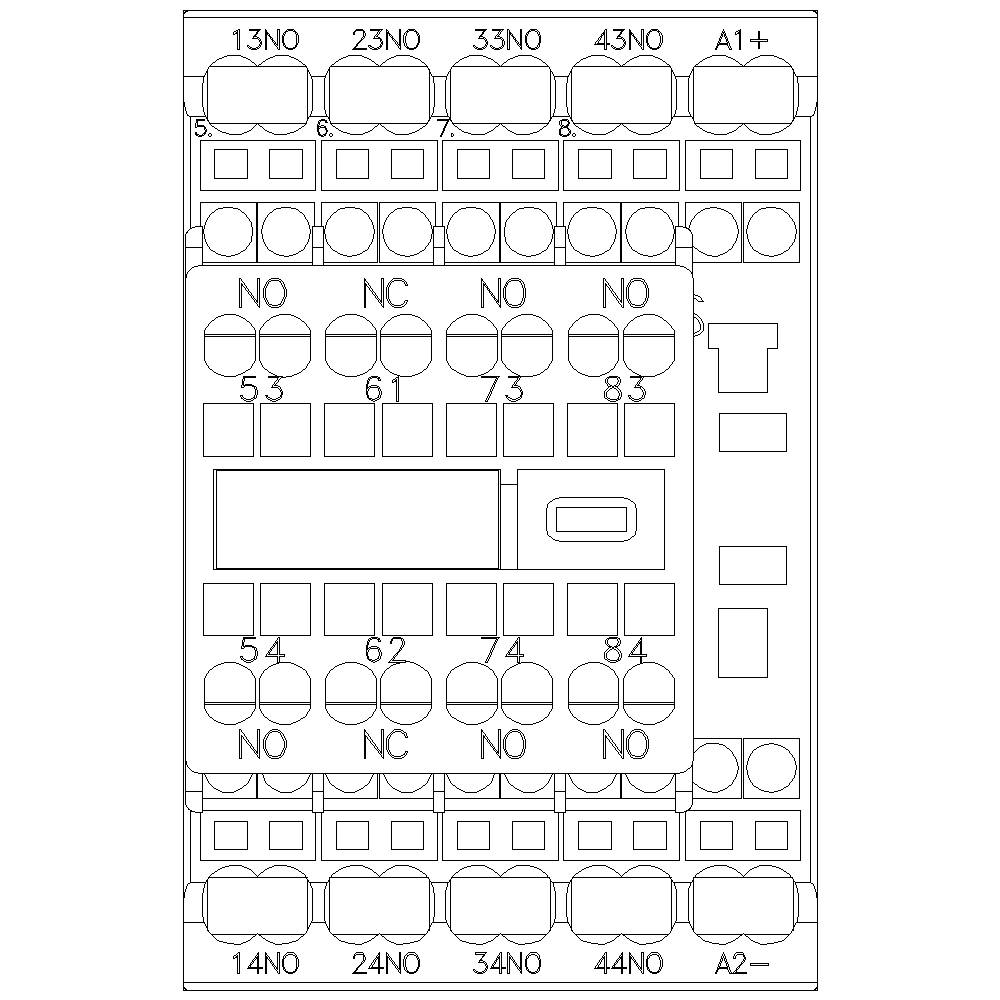

Technický výkres elektrického relé modulu s několika svorkami, označenými jako NO (normálně otevřené) a NC (normálně zavřené).

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2371-2FB40

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 524,79 Kč / kus)

1 623,97 Kč

-6 %

1 524,79 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2371-2FB40

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 7 spínacích kontaktů

Pomocný kontakt: 1 rozpínací kontakt
7 spínacích kontaktů

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 121 mm

Rozm.: (š x v x h) 45 x 70 x 121 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 7

: 1

: 3 A

: 24-24 V

: NE

: Spring clamp connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1742603 Siemens 3RH2371-2FB40 pomocný stykač 7 spínacích kontaktů s diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742603 Siemens 3RH2371-2FB40 pomocný stykač 7 spínacích kontaktů s diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, 7 S + 1 O, 24 V DC, s integrovanou dioda velikosti. S00, pružinová spojka, pomocný rozpojitelná stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
