Siemens 3RH2362-2GG20 pomocný stykač S mostovým usměrňovačem Vhodné pro značku (relé): Siemens 1 ks

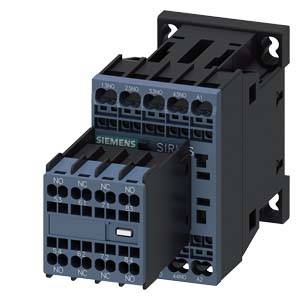

Stykač Siemens, model Sirius, určený k řízení elektrických obvodů. Na snímku jsou viditelné připojovací svorky a kryt.

Ilustrační obrázek

Otevřená rozvodná skříň s různými elektrickými komponenty a vodiči, uspořádanými v policích od shora dolů.

Diagram ukazuje různé pomocné kontakty, svorky a příslušenství. Připojovací cesty a jejich použití jsou vyznačeny barevně.

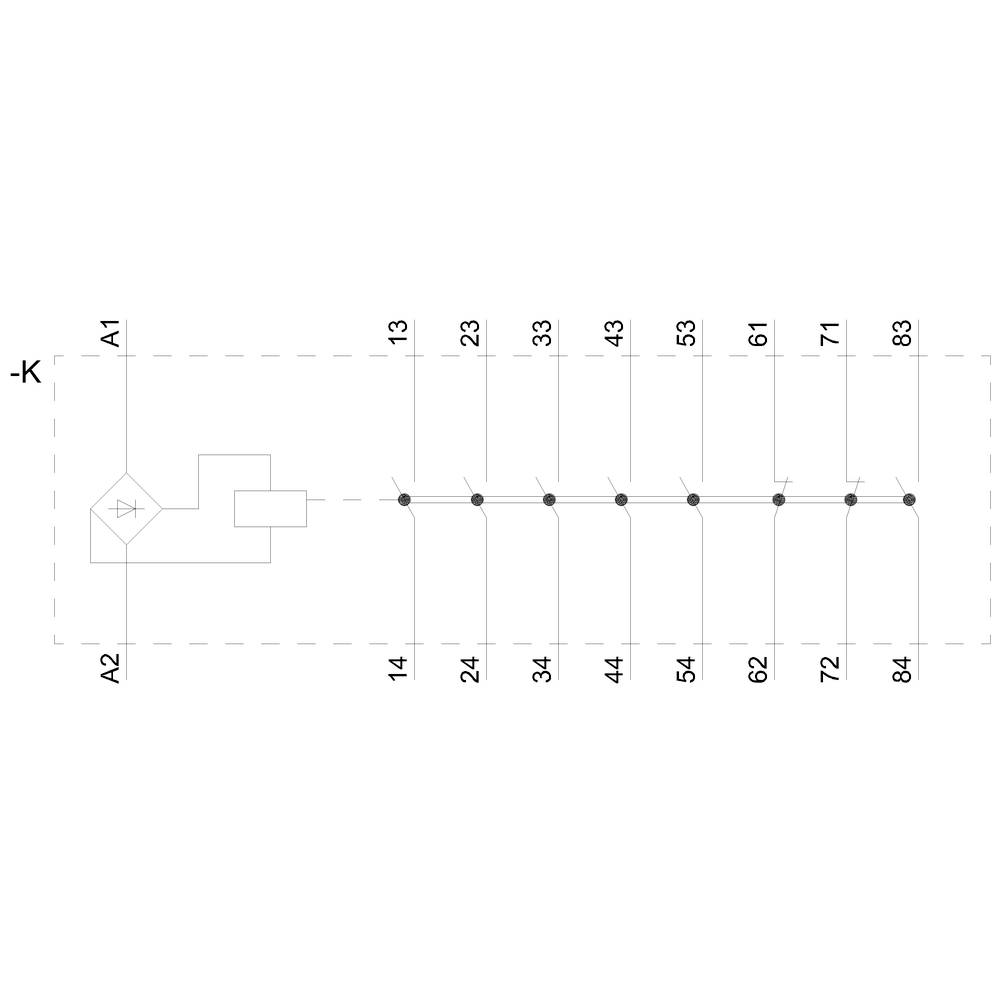

Schéma zapojení s devíti body seřazenými v řadě, číslovanými od 14 do 84, a dvěma konektory A1 a A2 nalevo, propojené symbolem.

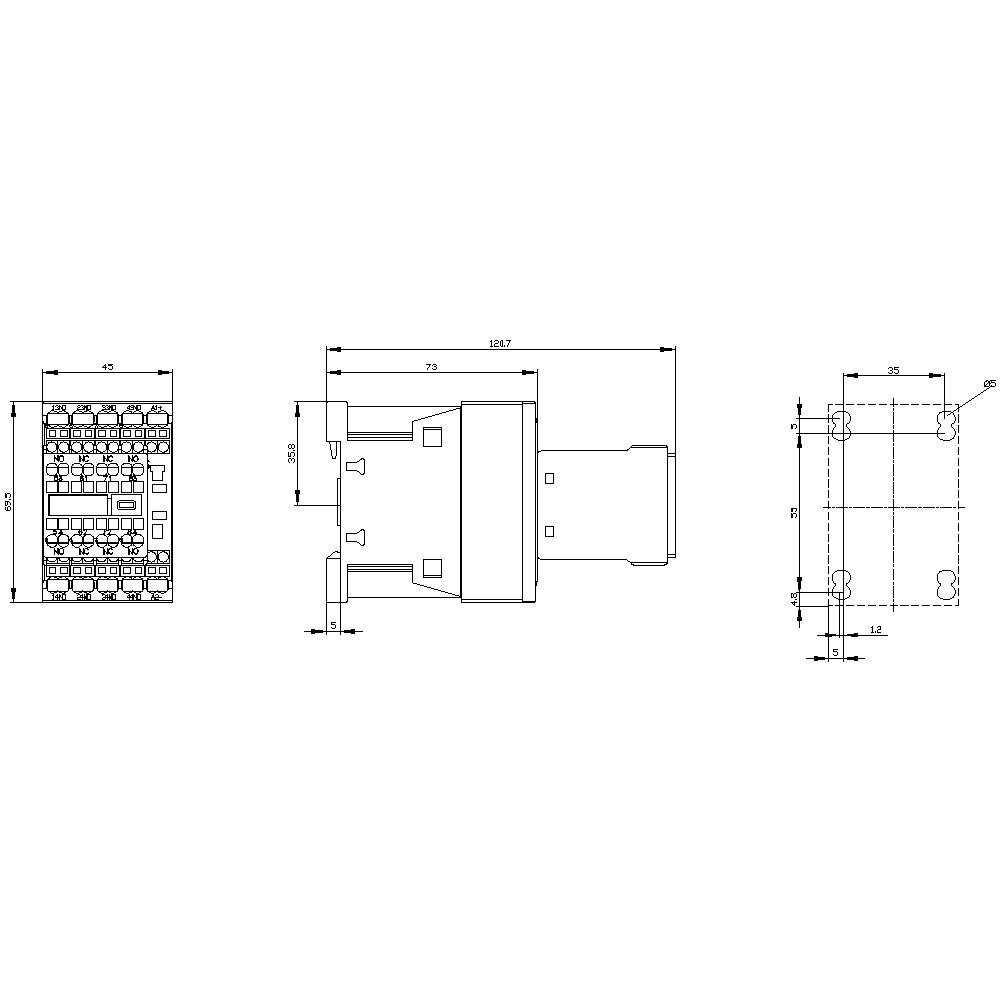

Technický výkres elektrického modulu s různými pohledy a rozměry. Obsahuje výškové, šířkové a hloubkové míry.

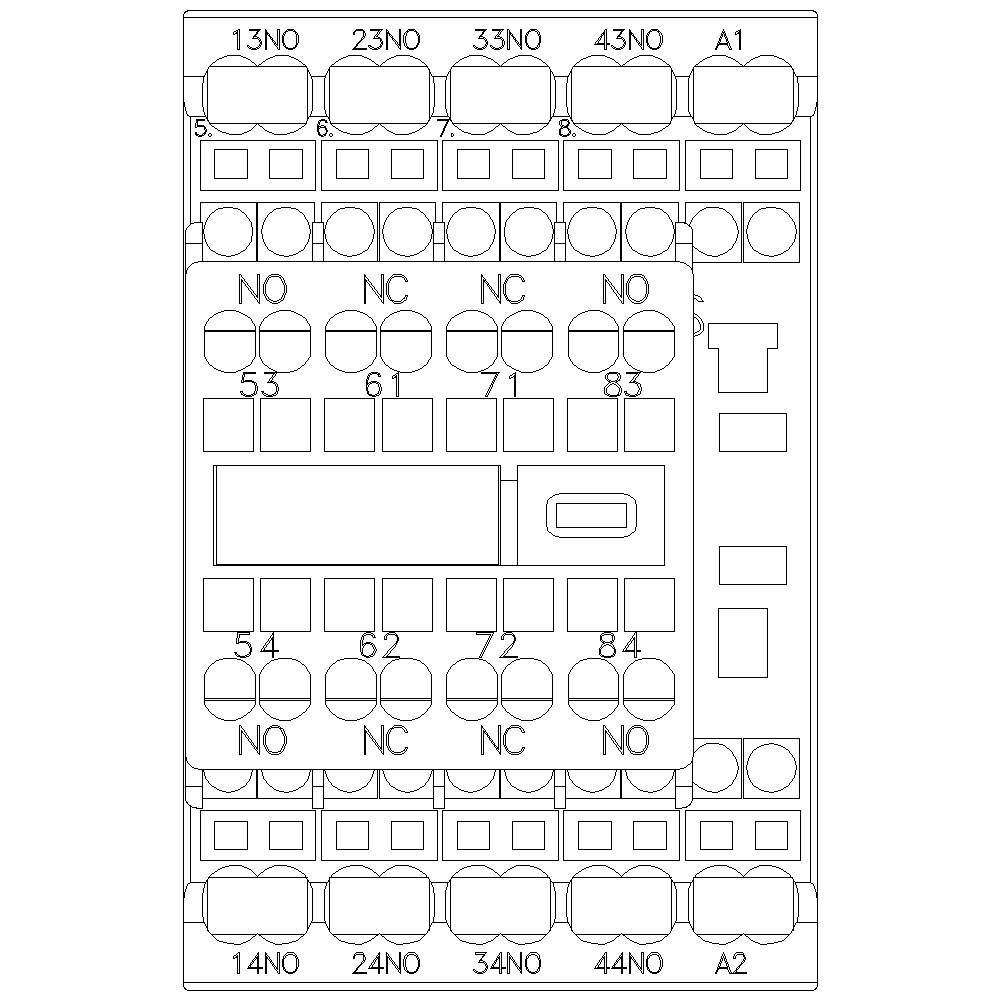

'Schéma řízení stykače s očíslovanými kontakty a obvody, včetně 13NO až 44NO a svorek A1, A2 a dalších připojení.'

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Typ

3RH2362-2GG20

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 524,79 Kč / kus)

1 623,97 Kč

-6 %

1 524,79 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 6S+ 2 NC, AC1 10 V, 50/60 Hz, Vollweggleichrichter, S00

Dodatečné informace:

Technické parametry

Druhu napětí: AC

Kategorie produktu: pomocný stykač

Typ: 3RH2362-2GG20

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 rozpínací kontakty
6 spínacích kontaktů

Řídicí napětí (max.): 110 V/AC

Rozsah řídicího napětí: 110 V/AC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: S mostovým usměrňovačem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 121 mm

Rozm.: (š x v x h) 45 x 70 x 121 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 6

: 2

: 3 A

: Spring clamp connection

: AC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1742602 Siemens 3RH2362-2GG20 pomocný stykač S mostovým usměrňovačem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742602 Siemens 3RH2362-2GG20 pomocný stykač S mostovým usměrňovačem Vhodné pro značku (relé): Siemens 1 ks

Popis

Pomocný stykač, 6 S + 2 O, 110 V/AC, 50 / 60 Hz, s Vollweggleichrichter, velikosti S00, obsluhovatelný připojení, pomocný rozpojitelná stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
